6.1.3.5 Pipetinvaihtajan paikka C&P6-päälle X2-automaatilla
Asetuspaikoille 1 ja 3 voidaan asentaa 2 pipetinvaihtajaan saakka 6-segmentti-Collect&Place-
päätä varten (pos. 1 ja 2 kuvassa 6.1 - 20
). Asetuspaikoille 2 ja 4 voidaan asentaa kullekin yksi
pipetinvaihtaja. Tämä tuottaa 36 makasiinin kanssa 6 pipetinvaihtajan kokonaiskapasiteetin ja yh-
teensä 216 pipettivarastoa.
6
Kuva 6.1 - 20 Pipetinvaihtajan paikka C&P6-päälle X2-automaatilla
(1) Pipetinvaihtaja, "rivi 1"
(2) Pipetinvaihtaja, "rivi 2"
(3) Komponenttien poisheittosäiliö
(4) Poistolaite ja säiliö poisheitettäville pipeteille
(5) Pipettimakasiini
6
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.1 Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
392
6.1.3.6 Asennus
Pipetinvaihtaja "rivi 1" (katso kuva 6.1 - 18, 6.1 - 19 ja 6.1 - 20 alkaen sivulta389) on kiinnitetty
komponenttivaunun syöttölaitteistoon. Pipetinvaihtajille "rivi 2" on olemassa lisäasennussarja. Se
pitää sisällään poistolaitteen ja säiliön poisheitettäville pipeteille (katso kappale 6.1.3.10
, sivu
396
).
6

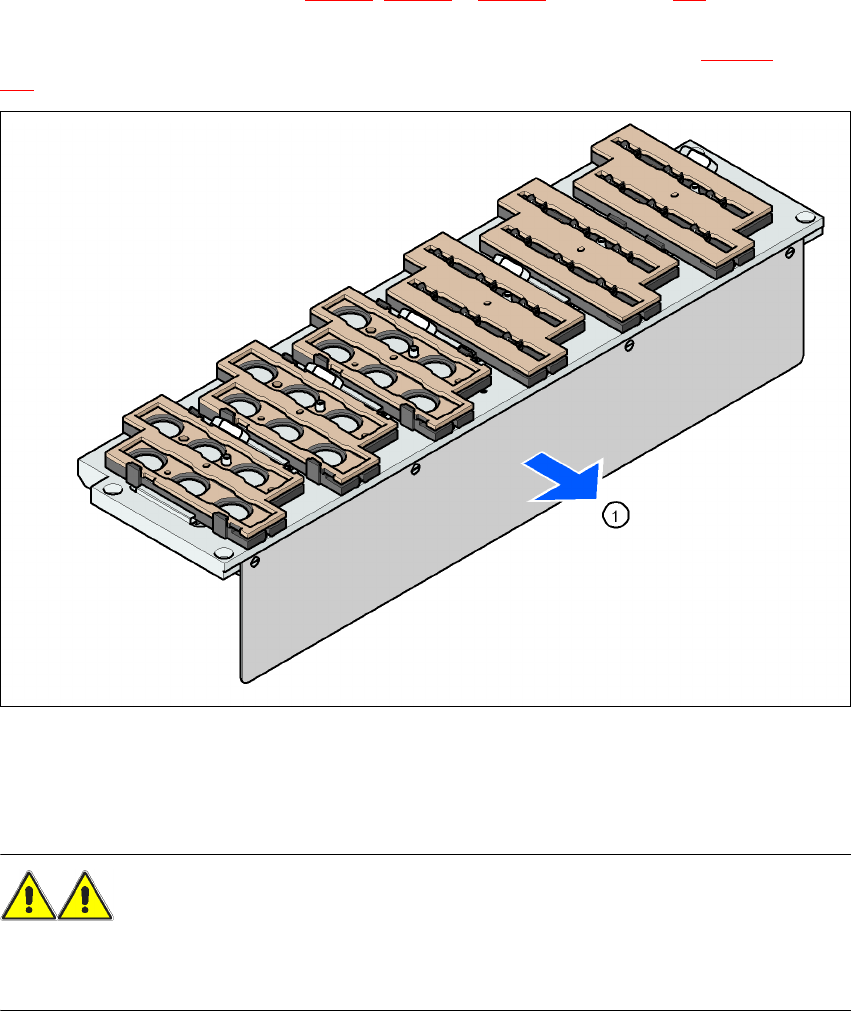

Kuva 6.1 - 21 Asennuspaikka
(1) Peitelevy osoittaa PL-kuljetukseen
→ Suuntaa pipetinvaihtaja niin, että peitelevy (pos. 1) osoittaa PL-kuljetukseen.
VAROITUS 6
– Asenna kullekin ladontapäälle vain sille kuuluvia pipetinvaihtajia. Sekakonfiguraatio aiheuttaa
ladontapään törmäysvaaran!
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.1 Pipetinvaihtaja
Painos 07/2008 FI
393
6.1.3.7 Ohjeita käyttöön
→ Pipettiperheen sisällä makasiineja voidaan täydentää erilaisilla pipettityypeillä: 8-makasiinia
esimerkiksi pipettityypeillä 821, 822, 823, 9-makasiinia tyypeillä 911, 914 jne.
OHJE 6
Täytä makasiinit koneen ulkopuolella, ja vaihda aina vain täysiä makasiineja. 6
→ Avaa lukituslevy ja työnnä pipetit pipettivarastoihin.
→ Sulje lukituslevy, jotta pipetit eivät voi pudota makasiineista.
VAROVASTI 6
Makasiinit saa täyttää vain, kun kaikki pipetit, jotka ovat Collect&Place-päässä, on laitettu ta-
kaisin makasiineihinsa. 6
→ Pipettivaihtajan ohjelmointi on kuvattu SIPLACE Pro -käyttöohjeessa.
OHJE 6
→ On vältettävä komponenttien putoamista makasiinin päälle. Tämä voi johtaa lukituskiekon kiin-
nijuuttumiseen.
→ Vältä myös komponenttien putoamista syöttömoduulien vapaille asetuspaikoille. Komponentit
tarttuvat magneettikiskolla. Komponenttipöydälle väärin asetetut syöttömoduulit voivat aiheut-
taa käyttökatkoksia. Puhdista siksi makasiinit ja vapaat asetuspaikat säännöllisesti.
