Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 2.2 Varoituskyltit 61 2.2.8 Huomautuskilpi "Pään törmäysvaara" T winHeadin IC-kamerassa Ohjekyl tti "P…
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.2 Varoituskyltit Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
60
2.2.7 Varoituskyltti HÄTÄ-SEIS-painikkeilla
2
Pos. W209 kuvassa 2.2 - 16, artikkeli-nro. 03009349-01 (lukumäärä automaattia kohden: 2)
2
2
Kuva 2.2 - 16 Varoituskyltti W209 HÄTÄ-SEIS-painikkeilla
Pos. W209, artikkeli-nro. 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Maita Australia, Kanada, Meksiko ja USA var-
ten liimataan keltaisen renkaan sijaan HÄTÄ-
SEIS-painikkeilla varoituskyltti W209 asennuk-
seen.
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 2.2 Varoituskyltit
61
2.2.8 Huomautuskilpi "Pään törmäysvaara" TwinHeadin IC-kamerassa
Ohjekyltti "Pään törmäys" kuvassa 2.2 - 17, artikkeli-nro. 03015392-02
(lukumäärä automaattia kohden: maks. 4)
2

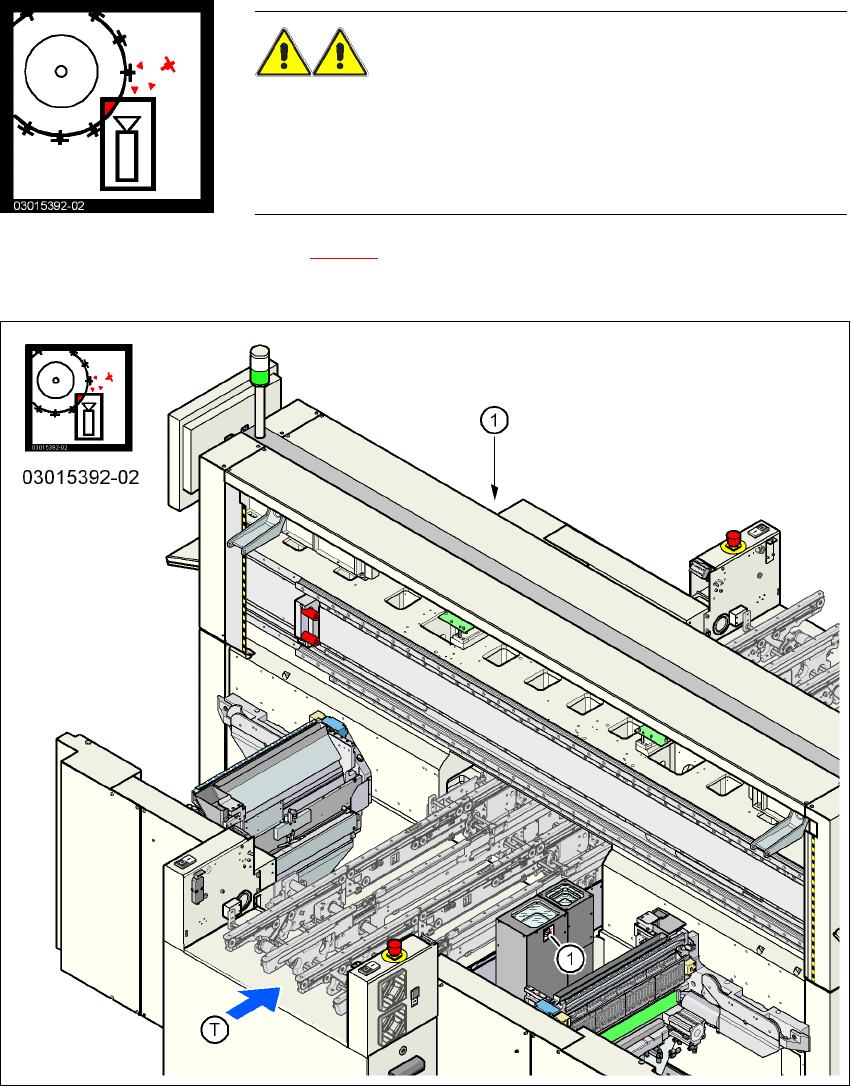

Kuva 2.2 - 17 Huomautuskilpi "Pään törmäysvaara" TwinHeadin IC-kamerassa
(1) Huomautuskilpi "Pään törmäysvaara" TwinHeadin IC-kamerassa
VAROITUS PÄÄN TÖRMÄYSVAARA 2
Ladontapään vaihdon TwinHead:sta Collect&Place-päälle yhtey-
dessä täytyy TwinHead:in komponentti-kamerat (kiinteä P&P,
tyyppi 33, 55 x 45, ja tyyppi 25, 16 x 16) purkaa, muutoin Col-
lect&Place-pää törmää yhteen kamerakotelon kanssa.
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.3 Laserluokitus Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
62
2.3 Laserluokitus
2.3.1 Laserluokka 1
2.3.1.1 Kokonaiskoneen luokitus
2
OHJE: 2
Laserluokan 1 ja 1M rakenneryhmiä ei merkitä.
2.3.1.2 Kamerajärjestelmien luokitus
2
2.3.2 Laserluokka 1M
Ei suoraan optisilla laitteilla katseltavaksi!
2
2
Kaikki asennetut kamerajärjestelmät ja käyttövalmis kokonais-
kone ovat järjestetty laserluokka 1:een.
Laserluokat määritetään DIN EN 60825-1:2001 mukaan.
2
Seuraavat kamerajärjestelmät on järjestetty laserluokka 1:een:
– Komponentti-kamerat SIPLACE TwinHead:lle
Komponentti-kamera kiinteä P&P tyyppi 33, 55 x 45, digitaalinen
Komponentti-kamera kiinteä P&P tyyppi 25, 16 x 16, digitaalinen
2
Seuraavat kamerajärjestelmät on järjestetty laserluokka 1M:ään:
– komponentti-kamera C&P, tyyppi 23, 6 x 6 20-segmentti-Collect&Place-
päällä
– komponentti-kamera C&P, tyyppi 28, 18 x 18 12-segmentti-Collect&Place-
päällä
– komponentti-kamera C&P, tyyppi 29, 27 x 27 12-segmentti-Collect&Place-
päällä
– komponentti-kamera C&P, tyyppi 29, 27 x 27 6-segmentti-Collect&Place-
päällä
