00195732-01_UM_X-Serie_SR605_FI.pdf - 第201页
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3. 10 S-syöttömoduulit SIPLACE HF kompon enttivaunulle 201 3.10.8.1 1 Nauhansyöttömoduuli 56 mm S DP syviä t …
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.10 S-syöttömoduulit SIPLACE HF komponenttivaunulle Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
200
3.10.8.10 Nauhansyöttömoduuli 56 mm S
3

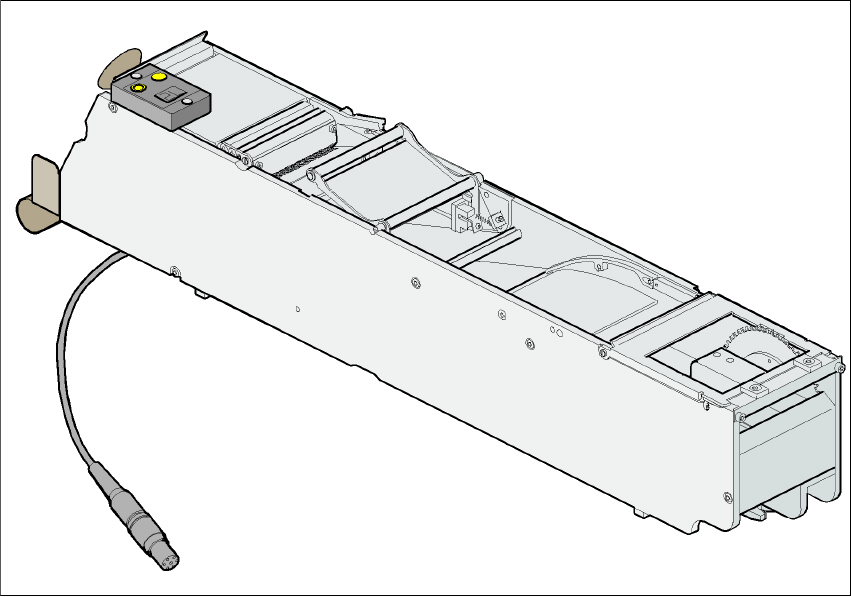

Kuva 3.10 - 10 Nauhansyöttömoduuli 56 mm S
3
Artikkelinumero 00141095-xx 3
Leveys 66,6 mm 3
Ratoja syöttömoduulissa 1 3
Varaa syöttömoduuliasetuspaikkoja 2,5 3
Syöttömoduulien enimmäismäärä 4 x 6 3
Komponenttivarasto 7"-keloissa n. 2.000 kpl 3
Syöttöaskelluspituus 4:stä 68mm asti 4mm-askelin 3
Nauhamateriaali taskunauha 3
Maks. komponenttikorkeus 14 mm 3
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.10 S-syöttömoduulit SIPLACE HF komponenttivaunulle
201
3.10.8.11 Nauhansyöttömoduuli 56 mm S DP syviä taskuja varten
3

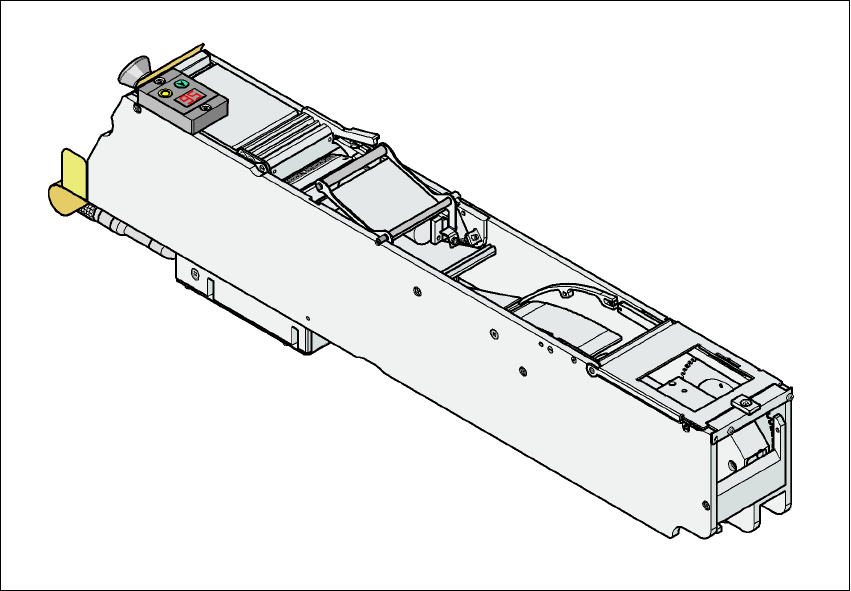

Kuva 3.10 - 11 Nauhansyöttömoduuli 56 mm S DP syviä taskuja varten
3
Artikkelinumero 00141195-xx 3
Leveys 66,6 mm 3
Ratoja syöttömoduulissa 1 3
Varaa syöttömoduuliasetuspaikkoja 2,5 3
Syöttömoduulien enimmäismäärä 4 x 6 3
Nauhakorkeus 25 mm asti 3
Syöttöaskelluspituus 4:tä 68 mm:iin asti 4 mm-askelin 3
Nauhamateriaali taskunauha 3
Maks. komponenttikorkeus 24 mm 3
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.10 S-syöttömoduulit SIPLACE HF komponenttivaunulle Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
202
3.10.8.12 Nauhansyöttömoduuli 72mm S
3
Kuva 3.10 - 12 Nauhansyöttömoduuli 72mm S
3
Artikkelinumero 00141097-xx 3
Leveys 82,6 mm 3
Ratoja syöttömoduulissa 1 3
Varaa syöttömoduuliasetuspaikkoja 3 3
Syöttömoduulien enimmäismäärä 4 x 5 3
Komponenttivarasto 7"-keloissa n. 2.000 kpl 3
Syöttöaskelluspituus 4:stä 80 mm asti 4mm-askelin 3
Nauhamateriaali taskunauha 3
Maks. komponenttikorkeus 14 mm 3
