3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja 3.6 Portaalijärjestelmä Alkaen ohjelmist o versiosta SR.605.xx Painos 07/2008 FI 142 Y-akseli muo dostuu olennaisilt a osiltaan seuraavist a päärakenneryhmistä: – Y…
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.6 Portaalijärjestelmä
141
3.6.4 Y-akselin rakenne
3

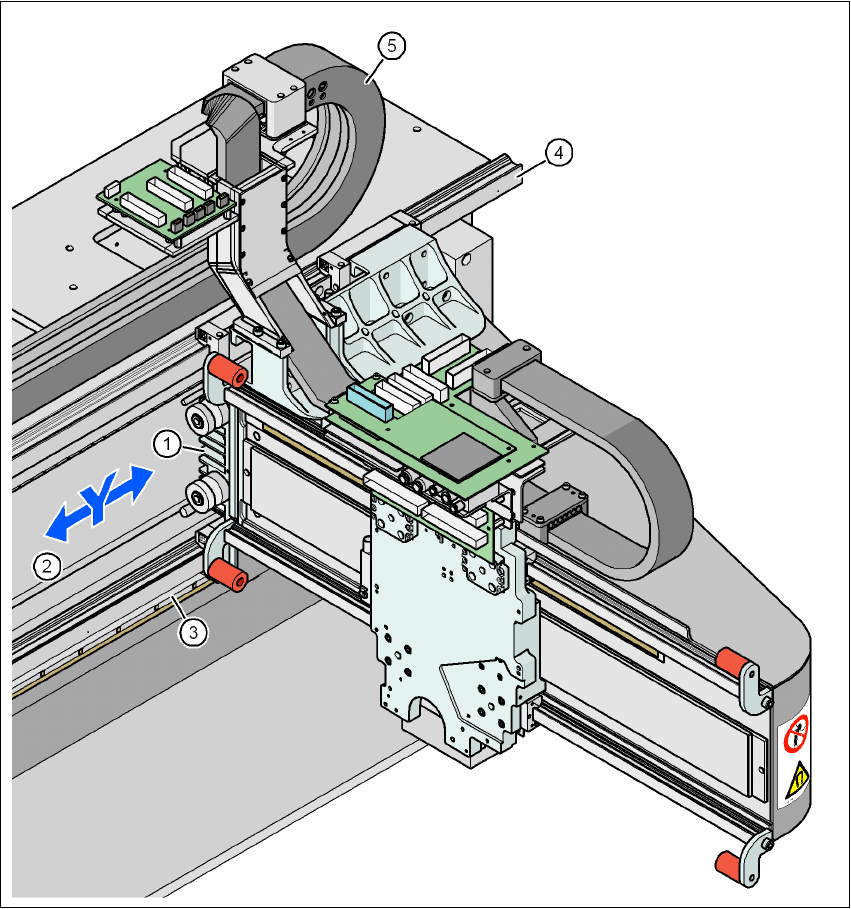

Kuva 3.6 - 5 Y-akselin rakenne
(1) Y-lineaarimoottori (primääriosa)
(2) kestomagneetti ( Y-lineaarimoottorin sekundääriosa)
(3) Lineaarinen tien mittausjärjestelmä
(4) Johdejärjestelmä
(5) Kaapelihinausköysi
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.6 Portaalijärjestelmä Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
142
Y-akseli muodostuu olennaisilta osiltaan seuraavista päärakenneryhmistä:
– Y-lineaarimoottori (primääriosa) (1)
– Kestomagneetti (Y-lineaarimoottorin sekundääriosa) (2)
– Lineaarinen tien mittausjärjestelmä (3)
– Johdejärjestelmä (4)
– Kaapelihinausköysi (5)
Y-akselia käyttää lineaarimoottori. Käytön toisio-osa muodostuu kestomagneeteista ja ne on
asennettu koneen reunoille. Ensiosa on kiinnitetty ruuvilla portaaliin.
3.6.5 Y-akselin tekniset tiedot
3
Käyttö Suora, lineaarimoottori
Maks. nopeus 2,5 m/sek
Siirtomatka 1430 mm
Tien mittausjärjestelmä Lineaarinen metalliasteikko
Asteikon pituus 1850 mm
Erotuskyky 1 μm
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.7 PL-kuljetinjärjestelmä
143
3.7 PL-kuljetinjärjestelmä
Normaalisti automaatti on varustettu PL-yksinkertaisella kuljettimella. PL-kaksoiskuljetus on toimi-
tettavissa tehtaasta vaihtoehtoisena (katso kappale 3.7.6
, sivu 150). Tarpeen mukaan voidaan va-
lita PL-kuljetuksen vasen tai oikea puoli kiinteäksi kuljetinpuoleksi.
Tasavirtamoottorit käyttävät kuljetinhihnoja. Jokaista työstämisaluetta varten on saatavilla nosto-
pöytä piirilevyjen kiinnittämiseksi. PL-kuljetuksen leveys voidaan joko asettaa käyttöliittymän
kanssa tai esiasettaa ladontaohjelmassa.
3.7.1 Rakenne
3.7.1.1 PL-yksittäiskuljetuksen rakenne
3

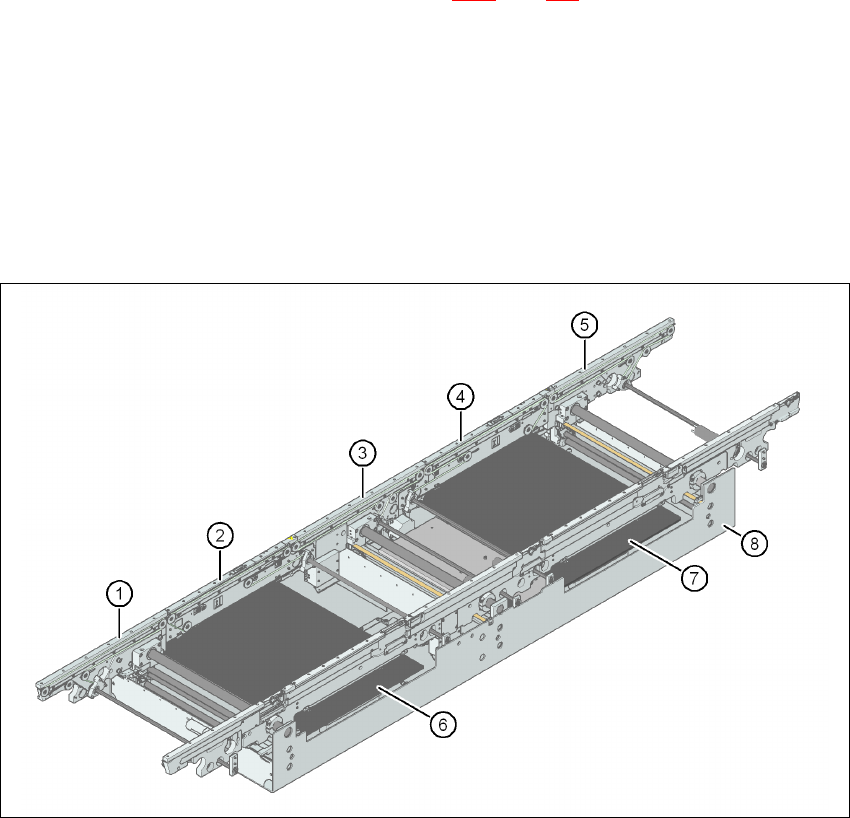

Kuva 3.7 - 1 PL-yksittäiskuljetuksen rakenne
(1) Tulokuljetin (2) Ladontakuljetin 1
(3) Välikuljetin (4) Ladontakuljetin 2
(5) Lähtökuljetin (6) Nostopöytä 1
(7) Nostopöytä 2 (8) Asennuskaukalo
