3.9.2 Tekniset tiedot SIPLACE X-sarjan syöttömoduulit
Seuraavilla sivuilla on X-sarjan syöttömoduulien kuvat ja tekniset tiedot.
3.9.2.1 Nauhansyöttömoduuli 8 mm X
3

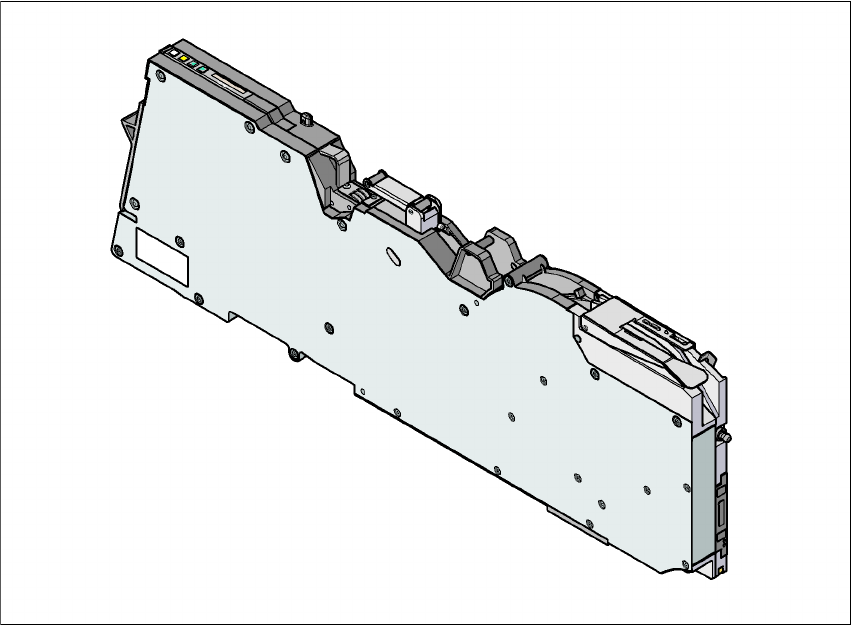

Kuva 3.9 - 3 Nauhansyöttömoduuli 8 mm X
3
Nauhansyöttömoduuli 8 mm X Artikkeli-nro. 00141270-xx
Nauhansyöttömoduuli 8 mm X liitosanturilla Artikkeli-nro. 00141290-xx
Leveys 10,8 mm
Varaa syöttömoduuliasetuspaikkoja 1
Syöttöaskelluspituudet 1 mm / 2 mm / 4 mm / 8 mm
Nauhanvaihtoaika < 45 s
Esivarustellun syöttömoduulin vaihtoika auto-
maatissa
≤ 8 s
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.9 X-syöttömoduuleja SIPLACE X-sarjan komponenttivaunua varten
169
3.9.2.2 Nauhansyöttömoduuli 12 mm X
3
Kuva 3.9 - 4 Nauhansyöttömoduuli 12 mm X
3
3
3
3
3
Nauhansyöttömoduuli 12 mm X Artikkeli-nro. 00141271-xx
Nauhansyöttömoduuli 12 mm X liitosanturilla Artikkeli-nro. 00141291-xx
Leveys 22,6 mm
Varaa syöttömoduuliasetuspaikkoja 2
Syöttöaskelluspituudet 4 mm:stä 16 mm:iin 4 mm - askelin
Nauhanvaihtoaika < 45 s
Esivarustellun syöttömoduulin vaihtoika auto-
maatissa
≤ 8 s
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.9 X-syöttömoduuleja SIPLACE X-sarjan komponenttivaunua varten Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
170
3.9.2.3 Nauhansyöttömoduuli 16 mm X
3
Kuva 3.9 - 5 Nauhansyöttömoduuli 16 mm X
3
Nauhansyöttömoduuli 16 mm X Artikkeli-nro. 00141272-xx
Nauhansyöttömoduuli 16 mm X liitosanturilla Artikkeli-nro. 00141292-xx
Leveys 34,4 mm
Varaa syöttömoduuliasetuspaikkoja 3
Syöttöaskelluspituudet 4 mm:stä 20 mm:iin 4 mm - askelin
Nauhanvaihtoaika < 45 s
Esivarustellun syöttömoduulin vaihtoika auto-
maatissa
≤ 8 s
