5.5.6 Jakolevyjen asettaminen nauhakonttiin
Jakolevyssä on erilaisia reunoja, ja se voidaan asettaa nauhakonttiin kahdella tavalla. Pisto-
akselien käytön yhteydessä jakolevyssä pistoakseleita varten olevat aukot osoittavat ylös-
päin (katso pos. 4 kuvassa 5.5 - 4
). Jos pistoakseleita ei käytetä, jakolevyn pyöristetty reuna
osoittaa ylöspäin (katso pos. 5 kuvassa 5.5 - 4
).
Asenna jakolevyt, kuten kuvassa 5.5 - 4
näkyy ja huomioi, että nauhakontin pienin jako on 2-
osainen jako. Näin vältät ladontavirheitä.
Tarkasta, että jakolevyt täyttävät saman merkkipaikan kaikilla kolmella johtokiskolla. Muutoin
jakolevy kallistuu tai taittuu.
5

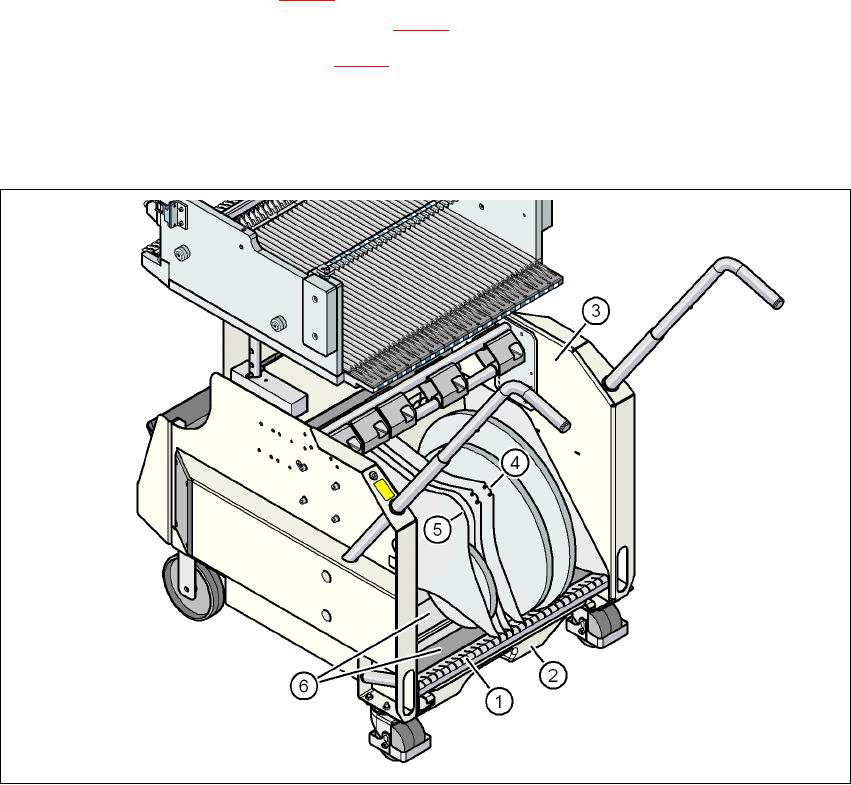

Kuva 5.5 - 4 Jakolevy nauhakontissa
(1) Johtokisko jakolevyä varten
(2) Nauhajäteastia
(3) Nauhakontti
(4) Jakolevyn sijainti, kun pistoakseleita käytetään
(5) Jakolevyn sijainti, kun pistoakseleita ei käytetä
(6) Liukutuet nauharullille
Käyttöohje SIPLACE X-sarja 5 Käyttöhenkilöstön tehtävät
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 5.5 Tarkistuskäynnin suorittaminen
337
5.5.7 Pistoakselien käyttäminen suurille nauharullille
Aseta suurille nauharullille pistoakselit SIPLACE HF:n komponettivaunun jakolevyihin.
OHJE 5
Suosittelemme pistoakselien käyttämistä nauharullille, joiden läpimitta on yli 15" (381 mm), S-
syöttömoduulien toimintavarmuuden takaamiseksi.
5

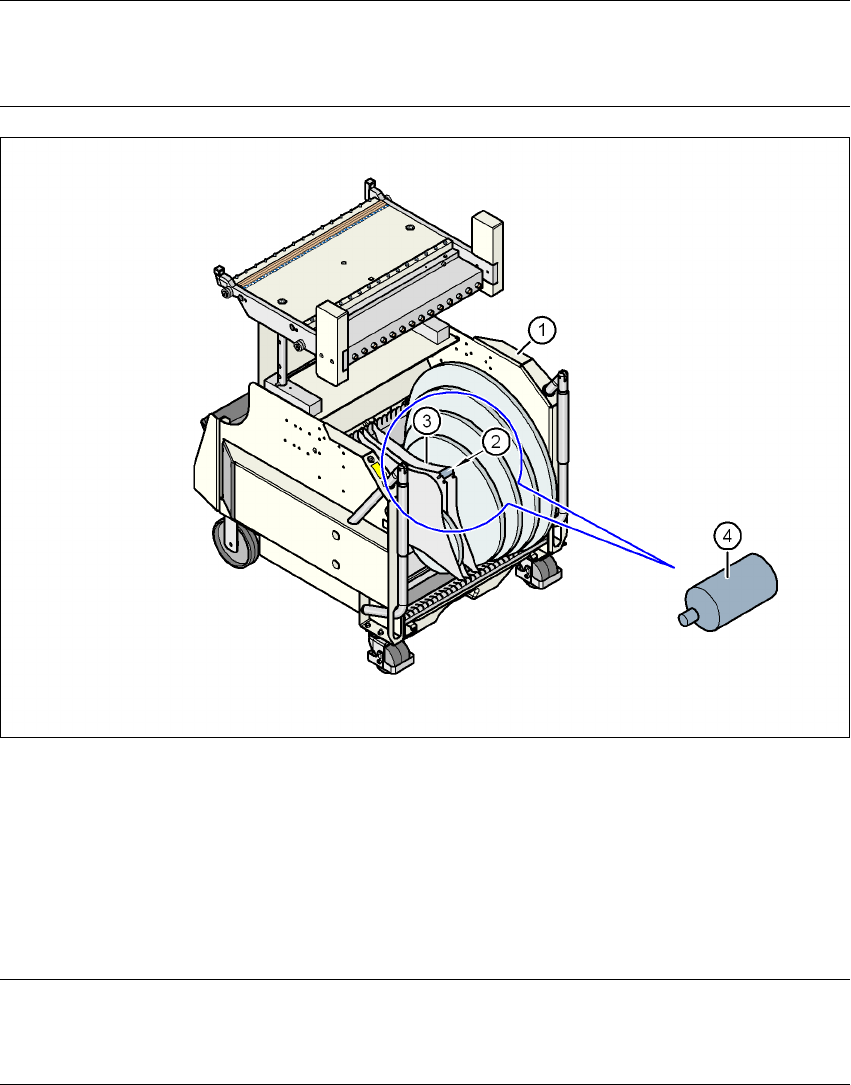

Kuva 5.5 - 5 Pistoakselien asettaminen suurille rullille
5
(1) Komponenttivaunu
(2) Pistoakselien sijainti
(3) Jakolevy
(4) Vaihtoakseli (suurennettu)
5
OHJE: 5
X-sarjan komponenttivaunut eivät yleensä tarvitse pistoakseleita. Jos X-syöttömoduulissa esiin-
tyy "Timeout"-virheilmoitus useaan kertaan, suosittelemme kuitenkin pistoakselin käyttämistä.
5 Käyttöhenkilöstön tehtävät Käyttöohje SIPLACE X-sarja
5.6 Syöttömoduulien varustaminen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
338
5.6 Syöttömoduulien varustaminen
5.6.1 Ohjeet syöttömoduulien käsittelyyn
Syöttömoduulit ovat tarkkuuslaitteita. Käsittele syöttömoduuleja siksi varovaisesti.
Vältä syöttömoduulien kolhimista esteisiin.
Älä anna syöttömoduulien pudota.
Käytä huoltamiseen sopivia työkaluja.
5.6.2 X-syöttömoduulin ottaminen komponenttipöydältä
5

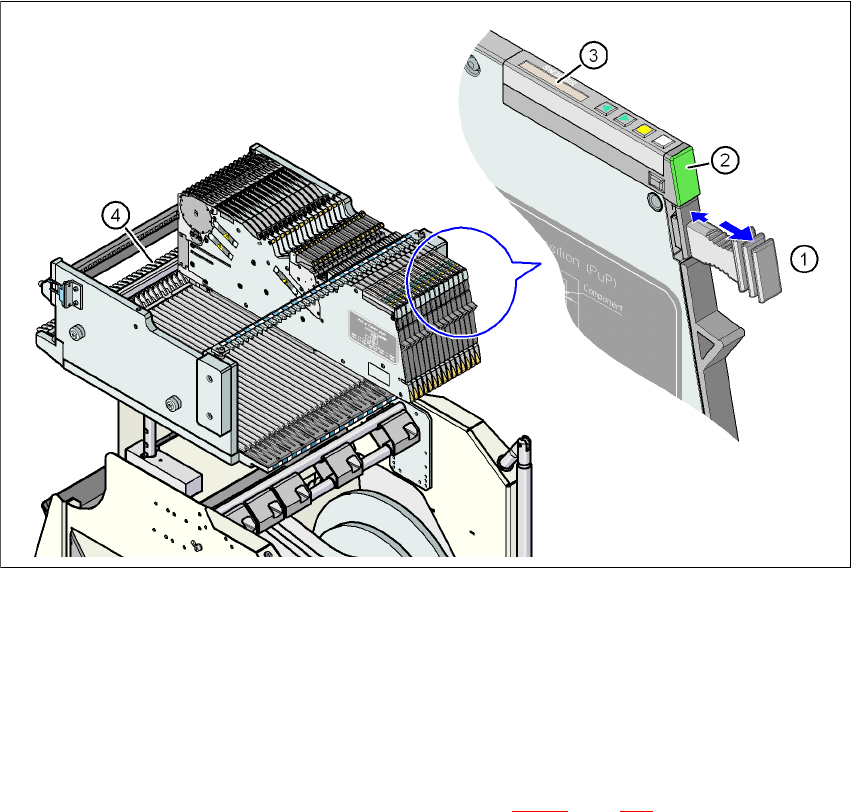

Kuva 5.6 - 1 X-syöttömoduulin ottaminen komponenttipöydältä
(1) Poistokahva
(2) Statusnäyttö
(3) LCD-näyttö
(4) Salpa X-syöttömoduulien lukitsemiseen
5
Käyttövalmiissa tilassa statusnäytön valo (pos. 2 kuvassa 5.6 - 1, sivu 338) on vihreä, silloin kun
X-syöttömoduuli kuuluu senhetkiseen varusteluun. Statusnäyttö pysyy pimeänä, jos syöttömo-
duuli ei kuulu senhetkiseen varusteluun.
