2.5 Turvallisuusohjeita automaatin käyttöön

2.5.1 Turvallisuusohjeita suojakansien sulkemiseen

Onnettomuusriskin poistamiseksi koneella olevien suojakansien sulkemisen yhteydessä yrityksen

on vaadittava henkilökuntaa käyttämään suojakansia jäljempänä olevan ohjeen mukaisesti.

VARO

KÄSIEN MURSKAANTUMISVAARA

SUOJAKANSIEN ASIAANKUULUMATTOMASSA SULKEMISESSA 2

Kuva 2.5 - 1 Turvallisuusohjeita suojakansien sulkemiseen

(1) Suojakannet

(2) Tartuntatangot

(3) Suojukset PL-kuljetuksen päällä

(4) Varoitusjuovat

→ Tartu ehdottomasti näihin tartuntatankoihin suojakansia avattaessa tai suljettaessa.

Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus

Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 2.5 Turvallisuusohjeita automaatin käyttöön

→ Älä laita kättäsi sulkemisen yhteydessä suojakannen ja koneverhouksen väliseen rakoon.

Alue on merkitty kelta-mustilla varoitusjuovilla (pos. 4 kuvassa 2.5 - 1

, sivulla 64).

→ Huomioi tällöin, että kansia suljettaessa ketään muuta henkilöä ei ole kansien kääntöalueella.

→ Huomioi se, että suojakansia suljettaessa ketään henkilöä ei ole vastakkaisen puolen kom-

ponenttivaunun asettelupaikan alueella.

2.5.2 Turvallisuusohjeita kondensaattoreille, jotka ovat metallijauhepohjaisia

Metallijauhepohjaisten (esim. tantaali) kondensaattoreiden työstäminen kätkee työstössä vaaroja.

Vaaraa piilee siinä, että

– tämän komponentin rikkoutuessa tapahtuu yhtäkkiä eksoterminen reaktio, t.s. lämmönkehi-

tystä. Tämä lämmönkehitys voi, riippuen kapasiteettiarvoista ja ympäristössä olevista epä-

suotuisista olosuhteista, aiheuttaa vahinkoja.

– tämä vaikutus saattaa periaatteessa esiintyä sellaisten komponenttien rikkoutuessa.

Asian selvittämiseksi, missä määrin se koskee työstämiänne komponentteja, olkaa hyvä ja kään-

tykää toimittajienne puoleen.

Edellämainittu vaara voi äärimmäisen harvoissa tapauksissa esiintyä myös SIPLACE-koneiden

leikkauslaitteessa ja johtaa ääritapauksessa kytemispaloon nauhajätteessä.

Epäsuotuisia olosuhteita ovat muun muassa:

(1) Komponenttien pysyminen nauhassa asetetun tahdin tarkastuksessa (tässä tarkastuksessa

käyttäjä voi tahdistaa syöttömoduulin uudelleen ilman komponenttien poistoa).

(2) Komponenttien pysyminen nauhassa, esim. peitekalvon repeämisen yhteydessä

(3) Komponenttien pysyminen nauhassa, kun komponentit tai nauhat eivät vastaa spesifikaatiota

ja sitäkautta aiheuttavat korkean noutovirhetaajuuden.

Huomioitava seuraavat ohjeet vaaran minimoimiseksi metallijauhepohjaisten kondensaattoreiden

ladonnan yhteydessä.

(1) Nauhan manuaalisen uudelleen tahdistamisen yhteydessä käyttäjän on poistettava nauha-

taskuun jääneet komponentit.

(2) Peitekalvon repeämisten yhteydessä käyttäjän on poistettava nauhaan jääneet komponentit.

Jotta tantaalikondensaattorit eivät poimeintavirheiden jälkeen johtaisi nauhamateriaalin syttymi-

seen nauhaa leikattaessa, käyttöliittymää on laajennettu optiolla "Komponentin poisto nauhasta

poimintavirheen jälkeen". Tällöin option on oltava aktivoituna SIPLACE Pro:ssa. Ladonta-auto-

maatti askeltaa EI poimittua komponenttia yhden kerran ja se lepää nauhassa valmiina poistetta-

vaksi. Rata on deaktivoituna, ja virheilmoitus ohjaa käyttäjää poistamaan tantaalikomponentin

nauhasta.

OHJE 2

Noutamatta jääneiden tantaalikondensaattoreiden manuaalinen poisto käyttäjän toimesta on

kuvailtu osassa 3.9.1.3, sivulla 164.

2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja

2.5 Turvallisuusohjeita automaatin käyttöön Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI

2.5.3 Turvallisuusohjeita pipettien poisvetämiseen Collect&Place-päillä

VARO

SORMIEN LOUKKAANTUMISVAARA TERÄVISTÄ PIPETEISTÄ 2

Pipettejä ei saa poistaa poiminta-/ladontapositiossa (pos. 2 ja 4 kuvassa 2.5 - 2).

Kun vedät pipettejä käsin pois pinolista, menettele seuraavasti:

→ Tahdista vastaanottopaikkaan (pos. 1 ja 3 kuvassa 2.5 - 2

) pinoli, josta haluat vetää pipetin

pois.

→ Vedä pipetti tässä pois pinolista.

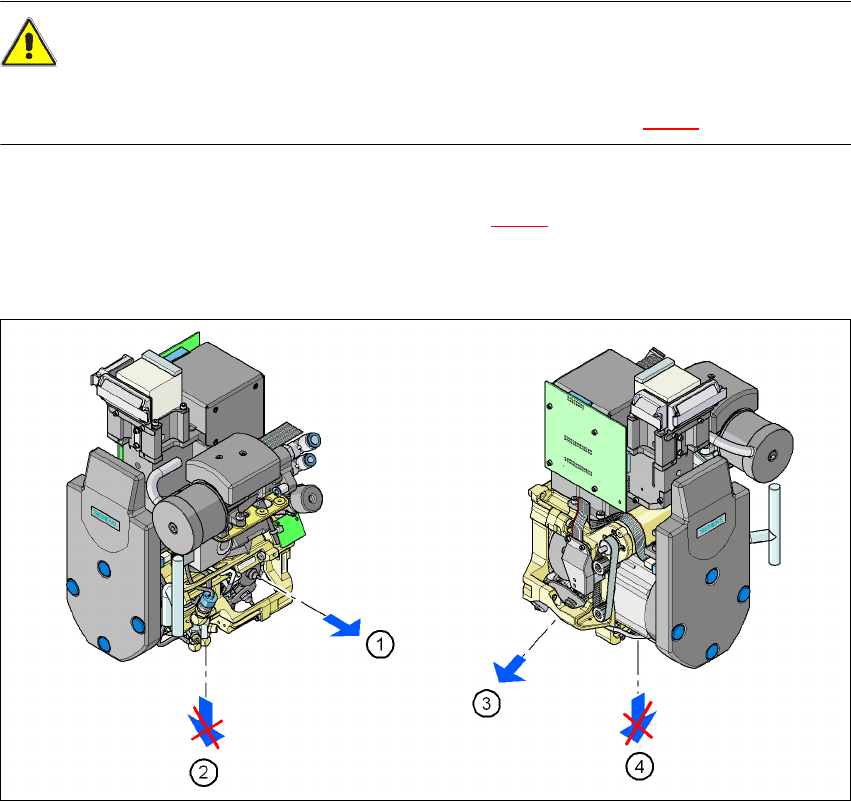

Kuva 2.5 - 2 Pinolin paikka pipetin manuaalisessa vaihdossa

(1) Vastaanottopaikka pinoleille ja pipeteille, C&P12

(2) Nouto- ja ladontapaikka, C&P12

(3) Vastaanottopaikka pinoleille ja pipeteille, C&P6

(4) Nouto- ja ladontapaikka, C&P6
