6 Asemalaajennukset Käyttöohje SIPLACE X-sarja 6.3 Matrix Tray Cha nger Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 422 6.3.6 X 3-automaatin mit at MTC:n kanssa 6 6 6 6 Kuva 6.3 - 4 X3-automaatin mitat matriis…
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.3 Matrix Tray Changer
Painos 07/2008 FI
421
6.3.5 X4-automaatin mitat MTC:n kanssa
6
6
6
6

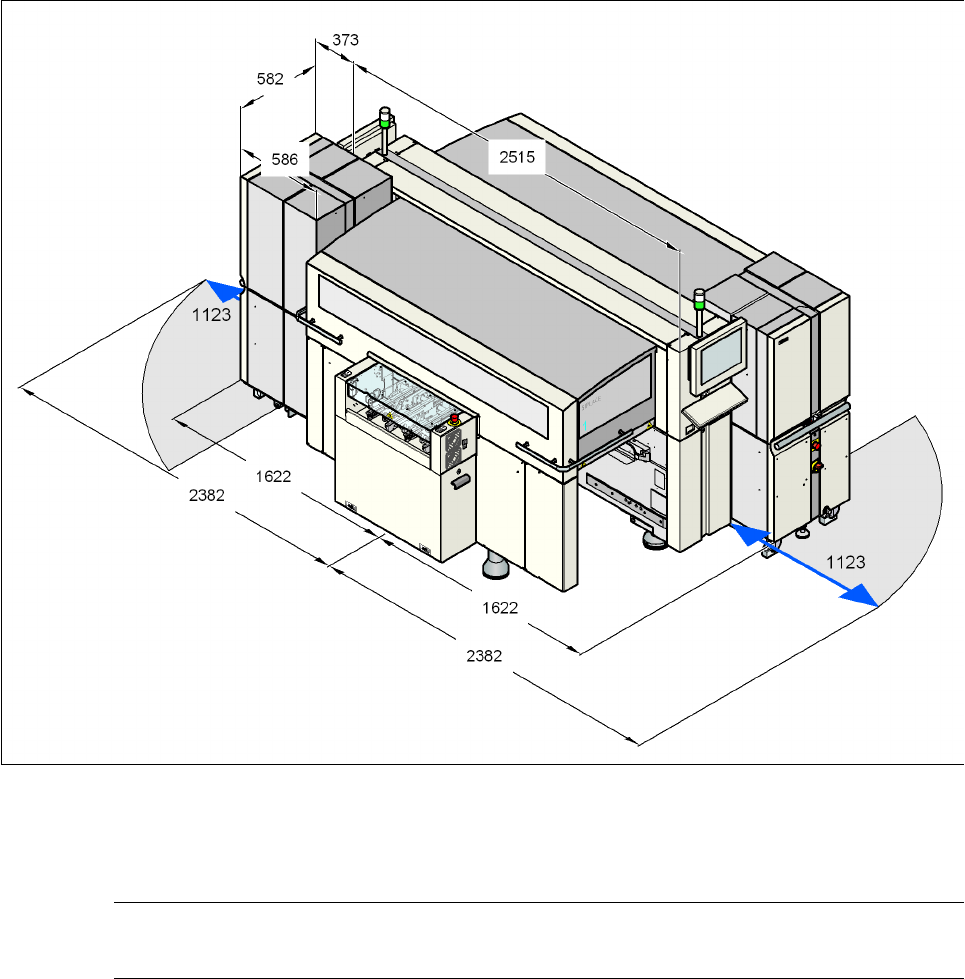

Kuva 6.3 - 3 X4-automaatin mitat matrix-tray-changerin kanssa millimetreissä
6
OHJE 6
Asetuspaikoilla 2 ja 4 voidaan komponenttivaunun sijaan telakoida myös matrix-tray-changer.
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.3 Matrix Tray Changer Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
422
6.3.6 X3-automaatin mitat MTC:n kanssa
6
6
6
6
Kuva 6.3 - 4 X3-automaatin mitat matriisi-tarjotin-vaihtajan kanssa millimetreissä
OHJE 6
Asetuspaikoilla 2 ja 4 voidaan komponenttivaunun sijaan telakoida myös matrix-tray-changer.
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.3 Matrix Tray Changer
Painos 07/2008 FI
423
6.3.7 X2-automaatin mitat MTC:n kanssa
6
6
6
6
Kuva 6.3 - 5 X2-automaatin mitat matriisi-tarjotin-vaihtajan kanssa millimetreissä
6
OHJE 6
Asetuspaikoilla 2 ja 4 voidaan komponenttivaunun sijaan telakoida myös matrix-tray-changer.
