Käyttöohje SIPLACE X-sarja 5 Käyttöhenkilöstön tehtävät
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 5.6 Syöttömoduulien varustaminen
347
5.6.4.5 Liitosanturi X-nauhansyöttömoduuleille
X-nauhasyöttömoduulit voidaan varustaa liitosantureilla. Antureita on kahta eri versiota:
Liitosanturi 8 mm ja 12 mm X-nauhansyöttömoduuleille
Liitosanturi 16 mm - 88 mm X-nauhansyöttömoduuleille 5
Liitosanturi asennetaan kuvan 5.6 - 8
, sivu 346 positiolla 3 merkittyyn paikkaan.
Liitosanturilla jo valmiiksi varustettuja nauhansyöttömoduuleja on myös toimitettavissa (katso
kohta 3.9.2
, alkaen sivulta 168).
5 Käyttöhenkilöstön tehtävät Käyttöohje SIPLACE X-sarja
5.6 Syöttömoduulien varustaminen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
348
5.6.5 S-syöttömoduulin asettaminen komponenttivaunuun (HF-sarja)
5

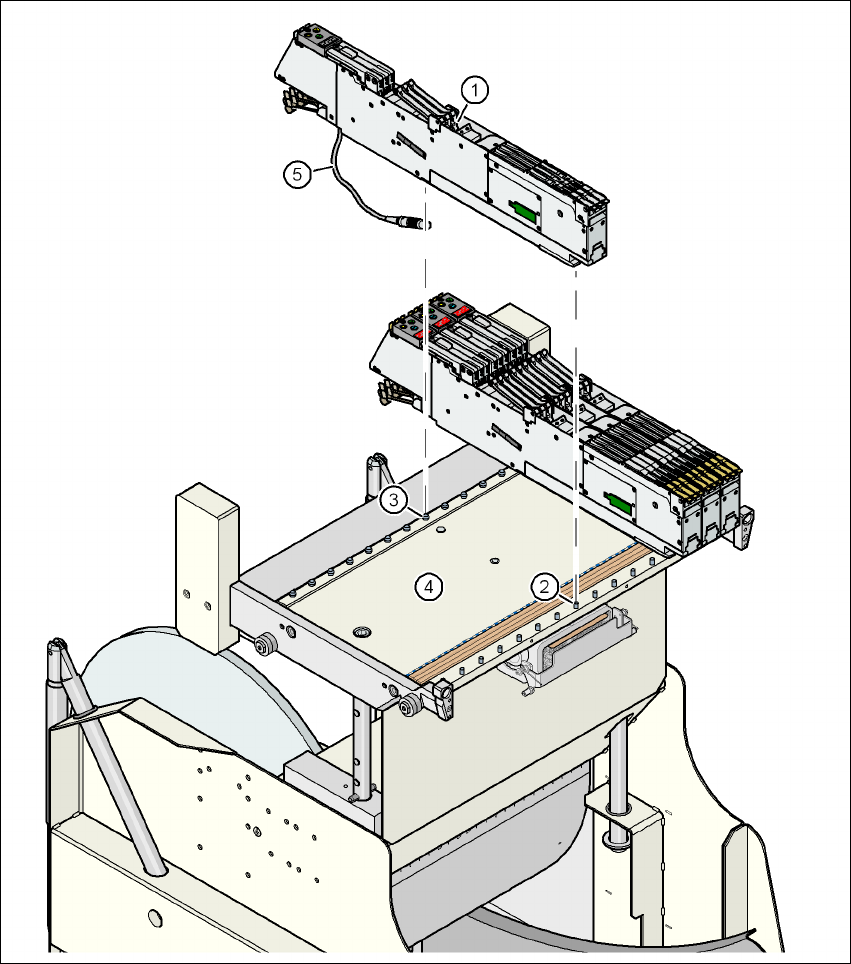

Kuva 5.6 - 9 Komponenttivaunu (HF-sarja) varustettuna 15 asetuspaikalla S-syöttömoduuleille
(1) S-syöttömoduuli
(2) Keskitintappi
(3) Kalotti
(4) Komponenttipöytä
(5) S-syöttömoduulin liitäntäkaapeli
Käyttöohje SIPLACE X-sarja 5 Käyttöhenkilöstön tehtävät
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 5.6 Syöttömoduulien varustaminen
349
5.6.5.1 Komponenttipöydän (SIPLACE HF) ja S-syöttömoduulien esivalmistelu
varustamista varten
→ Puhdista syöttömoduulin asetuspinta.
→ Puhdista asetuspinta komponenttipöydällä.
→ Poista irtonaiset komponentit komponenttipöydältä siveltimellä tai sopivalla suuttimella varus-
tetulla pölynimurilla.
VAROVASTI 5
Vältä komponenttien poistamista sormin komponenttipöydältä. Saatat mahdollisesti louk-
kaantua hienoista metallisiruista.
5.6.5.2 S-syöttömoduulien asettaminen
→ Aseta syöttömoduuli (pos. 1 kuvassa 5.6 - 9, sivu 348) ensin etusivu edellä - se on sivu, jossa
on urallinen pohja - komponenttipöydälle (pos. 4 kuvassa 5.6 - 9
, sivu 348) siten, että kom-
ponenttipöydän keskitintappi (pos. 2) liukuu syöttömoduulin uraan.
→ Laske sitten syöttömoduulia takapuolella, kunnes kalotti (pos. 3 kuvassa 5.6 - 9
, sivu 348) hä-
viää täysin syöttömoduulin reikään.
→ Huomioi, että syöttömoduuli asettuu paikalleen oikein komponenttipöydällä syöttömoduulin
leveyden mukaisesti (katso kuva 5.6 - 10
, sivu 350).
→ Tarkasta, onko syöttömoduuli tasaisesti komponenttipöydällä. Tee se napauttamalla sormella
syöttömoduulia sivusuunnasta. Moduuli ei tällöin saa liikkua.
→ Kiinnitä syöttömoduulin pistoke (pos. 5 kuvassa 5.6 - 9
, sivu 348) pistorasiaan, joka on ase-
tuspaikan alla. Tällöin pitää pistokkeen punaisen pisteen osoittaa kohti pistorasian punaista
pistettä.
OHJE 5
Huomioi, että käytät syöttömoduulin liitokseen ehdottomasti asetuspaikkaan kuuluvaa pisto-
rasiaa, koska syöttömoduuli saa ohjauspulssin pistorasian kautta. Syöttömoduuli ei toimi
mahdollisesti oikein, jos sitä ei kytketä oikeaan pistorasiaan. Yksityiskohtaista tietoa pistok-
keen ja pistorasian järjestyksestä saat kunkin syöttömoduulin käyttöohjeesta.
