2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja 2.5 Turvallisuusohjeita automaatin käyttöön Alka en ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 70 2.5.7 Automaattien SVK-turvallisuusohje Käytä ainoast aan pipettejä, …
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 2.5 Turvallisuusohjeita automaatin käyttöön
69
2.5.6 Turvallisuusohjeita komponenttivaunun telakointiin ja irrotukseen
VAROITUS
Turvallisuussyistä (puristumisvaara) komponenttivaunun saa telakoida tai irrottaa vain yksi ihmi-
nen.
2

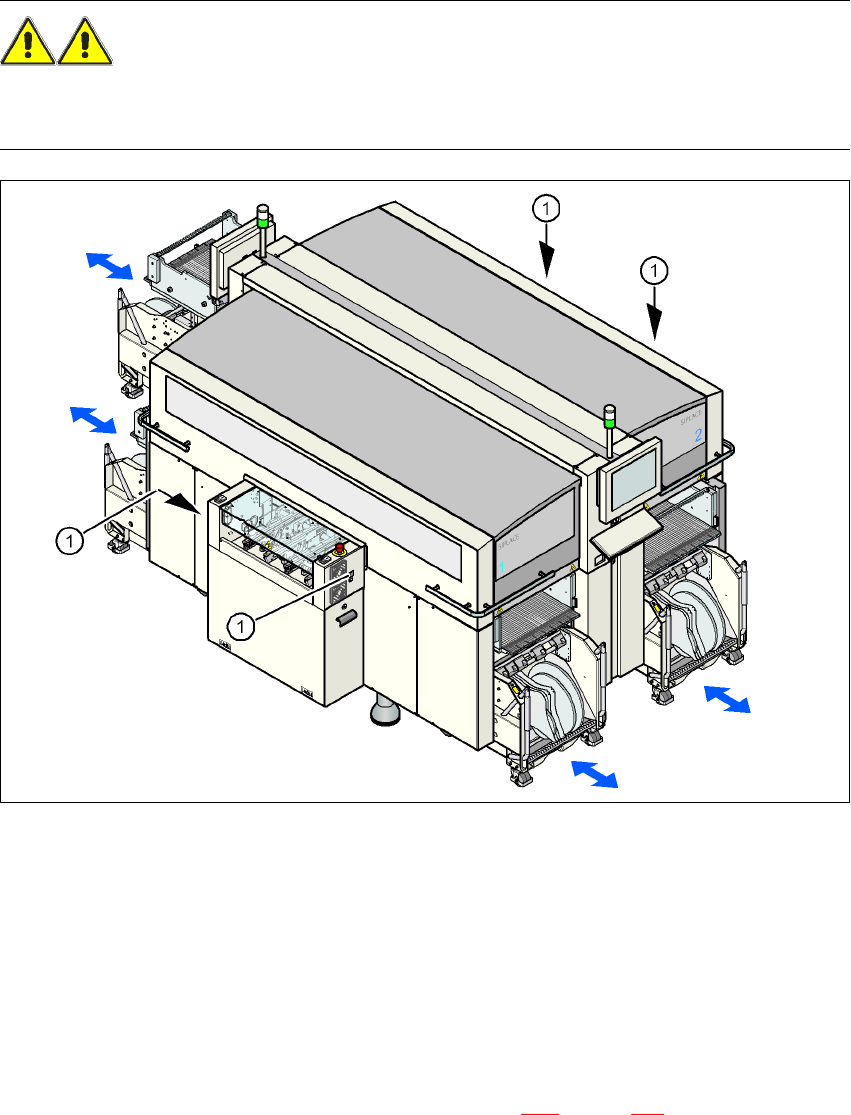

Kuva 2.5 - 5 Painike tulo- ja lähtöpuolella komponenttivaunun telakointia ja irrotusta varten
2
(1) Painike tulo- ja lähtöpuolella komponenttivaunun telakointia ja irrotusta varten
2
Komponenttivaunun turvallisuuskonsepti edellyttää, että käyttäjä painaa painiketta (pos. 1) auto-
maatin tulo- tai luovutuspuolella telakoidakseen komponenttivaunun tai irrottaakseen sen tela-
kalta. Näin varmistetaan, että käyttäjä seisoo telakoinnin tai irrotuksen aikana aina sivuttain
automaatilla. Lisäksi komponenttivaunun telakointi on mahdollista vain suljettujen suojakansien
yhteydessä.
Komponenttivaunun telakointi ja irroitus on kuvattu osassa 5.11
, sivulla 358. Noudata ehdotto-
masti tämän osan ohjeita.
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.5 Turvallisuusohjeita automaatin käyttöön Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
70
2.5.7 Automaattien SVK-turvallisuusohje
Käytä ainoastaan pipettejä, jotka on merkitty sähköä johtaviksi. Vain siten edellytykset automaat-
tien SVK-turvallisuudelle täyttyvät.
2.5.8 Turvaohjeita nauhajäteastian tyhjentämiseen
Nauhajäteastia on vedettävä tyhjentämistä varten kokonaan ulos komponenttivaunusta. On ole-
massa vaara, että peukalo jää puristukseen. Tämän välttämiseksi, noudata turvallissuusohjeita,
jotka on annettu kohdassa 5.4.2
, sivu 331.
2.5.9 Turvallisuusohjeet poisheittosäiliön asettamiseksi kunnollisesti paikalleen
Noudata seuraavia ohjeita, jotta vältytään ladontapään ja komponenttien tai pipettien poisheitto-
säiliön väliseltä törmäysvaaralta:
→ Varmista, että poisheittosäiliö istuu kunnollisesti kannattimessaan.
→ Tarkasta, että poisheittosäiliö ei ulotu kannattimen ulkopuolelle.
OHJE 2
Kaikki poisheittosäiliöt voidaan jälkikäteen varustaa anturilla (katso kohta 6.5
, sivu 431), joka
ilmaisee poisheittosäiliön oikean position.
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 2.5 Turvallisuusohjeita automaatin käyttöön
71
2.5.10 C&P20A-ladontapään korkeat lämpötilat jatkuvassa käytössä
2
Kuva 2.5 - 6 C&P20A-pään korkeat lämpötilat jatkuvassa käytössä
(1) Lämpötila-ohjekilpi, artikkeli-nro. 03031926-01
(2) Tähtimoottorin kotelo
(3) Kahva
VARO
KORKEITA LÄMPÖTILOJA 2
Tähtimoottorin kotelo ja ladontapään kahva voivat, jatkuvassa käytössä ympäristön lämpötilan
ollessa yli 22°C, saavuttaa korkeita pintalämpötiloja. Ole varovainen osia koskettaessasi.
