3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja 3.3 Mitat ja paino Alkaen ohjelmisto v ersiosta SR.605.xx Painos 07/2008 FI 114 3.3.4 Komponenttivaunun järjestelyetäisyys 3.3.4.1 Komponenttivaunun järjestelyetäis…
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.3 Mitat ja paino
113

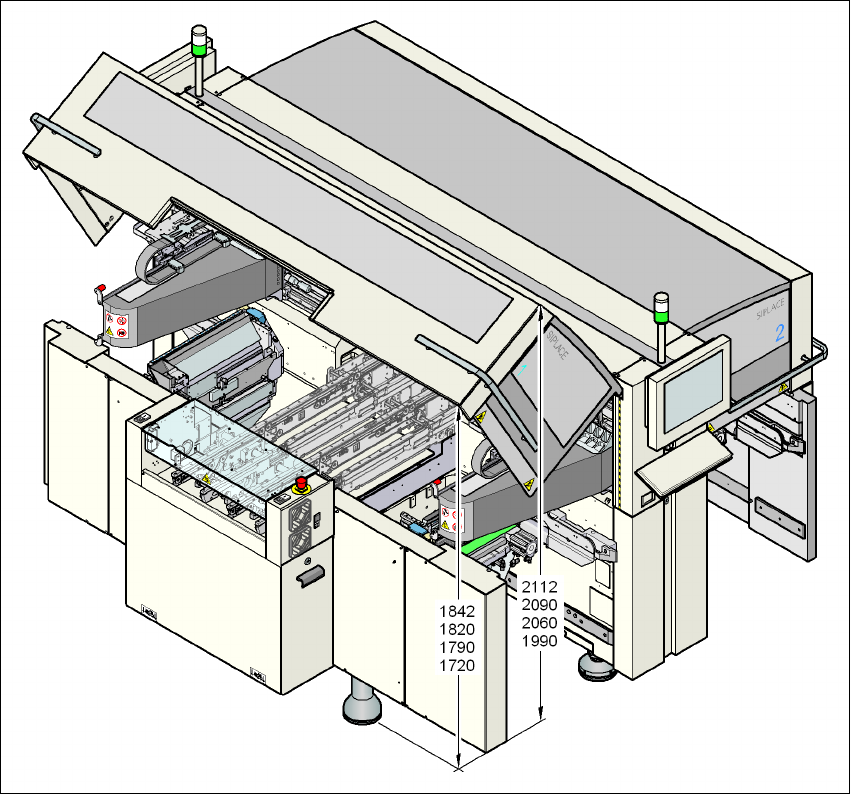

3.3.3 Avatun suojakannen korkeus
3
3
3
3
Kuva 3.3 - 4 Avatun suojakannen korkeus - mitat millimetreinä
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.3 Mitat ja paino Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
114
3.3.4 Komponenttivaunun järjestelyetäisyys

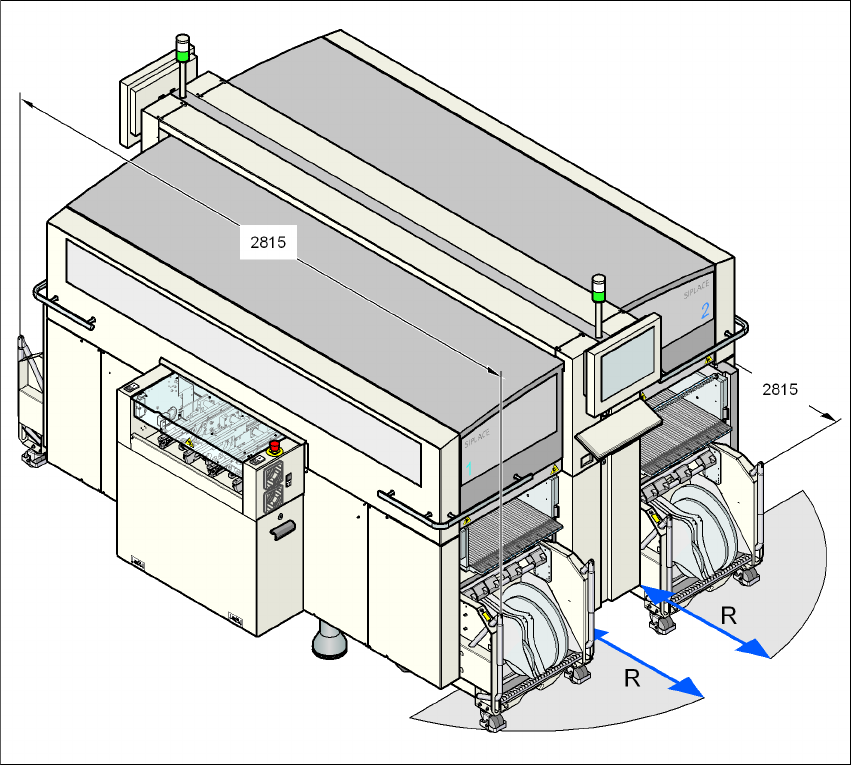

3.3.4.1 Komponenttivaunun järjestelyetäisyys X4-automaatilla
3
3
Kuva 3.3 - 5 Komponenttivaunun järjestelyetäisyys X4-automaatilla
Komponenttivaunun järjestelyetäisyys R X4-automaatilla on:
– 750 mm alaspäin käännettyjen kahvojen yhteydessä
– 1050 mm ylöspäin käännettyjen kahvojen yhteydessä
3
3
3
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.3 Mitat ja paino
115
3.3.4.2 Komponenttivaunun järjestelyetäisyys X3-automaatilla
3
3
Kuva 3.3 - 6 Komponenttivaunun järjestelyetäisyys X3-automaatilla
Komponenttivaunun järjestelyetäisyys R X3-automaatilla on:
– asetuspaikoilla 1, 3 ja 4
750 mm alaspäin käännetyin kahvoin tai
1050 mm ylöspäin käännetyin kahvoin,
– asetuspaikoilla 2, ja 600
mm alaspäin käännetyin kahvoin tai
900 mm ylöspäin käännetyin kahvoin.
