Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 2.5 Turvallisuusohjeita automaatin käyttöön
67
2.5.4 Turvallisuusohjeita Z-akselin manuaaliseen siirtoon TwinHead:lla
VARO
PURISTUMISVAARA TWINHEAD:LLA 2
Et missään tapauksessa saa liikuttaa Z-akselia kädellä palautusyksikön puskurissa alaspäin.
Sylinterin voimakkaasta jousivoimasta johtuen puskurin nopeassa palautuksessa on sormien
loukkaantumisvaara. Tämä pätee myös TwinHead:in sisäalueelle, kun männänvarsi palaa nope-
asti lähtöasentoonsa.

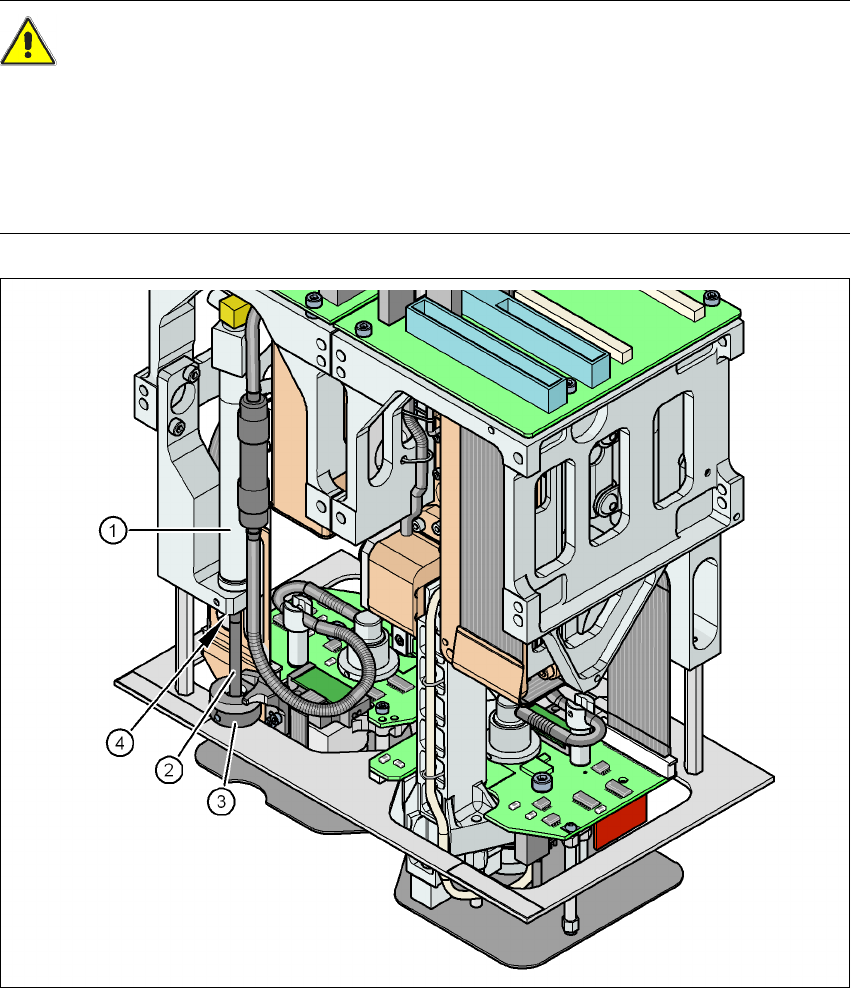

Kuva 2.5 - 3 Puristumisvaara palautusyksiköstä TwinHead:lla
(1) Palautusyksikkö, paineilmasylinteri
(2) Männänvarsi
(3) Palautusyksikön puskuri
(4) Puristumispaikka sormille
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.5 Turvallisuusohjeita automaatin käyttöön Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
68
2.5.5 Turvallisuusohjeita TwinHead:n komponenttikameroille
ladontapään vaihdon yhteydessä
VAROITUS 2
Ladontapään vaihdon TwinHead:sta Collect&Place-päälle yhteydessä täytyy TwinHead:in kom-
ponentti-kamerat (kiinteä P&P, tyyppi 33, 55 x 45, ja tyyppi 25, 16 x 16) purkaa, muutoin Col-
lect&Place-pää törmää yhteen kamerakotelon kanssa.
2

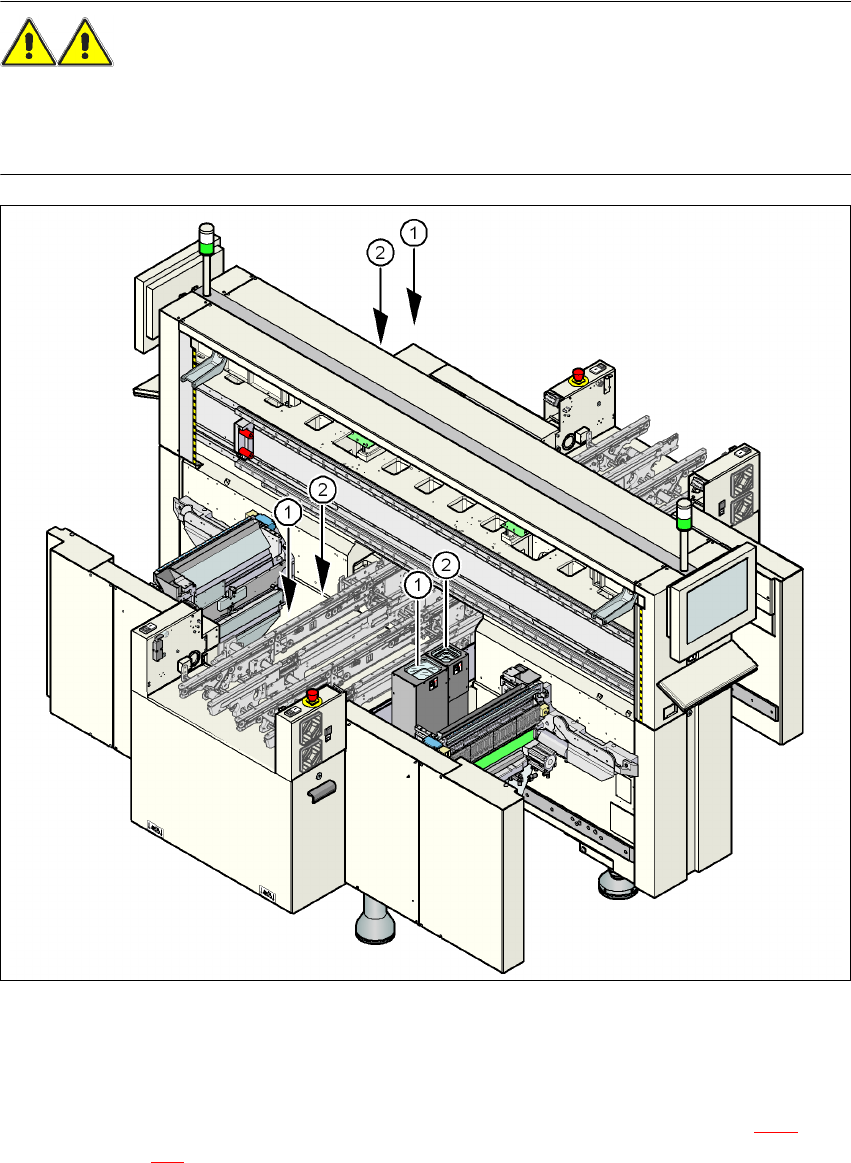

Kuva 2.5 - 4 Turvallisuusohjeita TwinHead:in näyttömoduulille ladontapään vaihdossa
(1) Asennuspaikka komponenttikameralle (kiinteä, P&P (tyyppi 33) 55 x 45), esimerkkinä X3
(2) Asennuspaikka komponenttikameralle (kiinteä, P&P (tyyppi 25) 16 x 16), esimerkkinä X3
Asennuspaikat kaikille SIPLACE X-sarjan ladonta-automaateille löydät kohdasta 3.8.2
, al-
kaen sivulta 154
. 2
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 2.5 Turvallisuusohjeita automaatin käyttöön
69
2.5.6 Turvallisuusohjeita komponenttivaunun telakointiin ja irrotukseen
VAROITUS
Turvallisuussyistä (puristumisvaara) komponenttivaunun saa telakoida tai irrottaa vain yksi ihmi-
nen.
2
Kuva 2.5 - 5 Painike tulo- ja lähtöpuolella komponenttivaunun telakointia ja irrotusta varten
2
(1) Painike tulo- ja lähtöpuolella komponenttivaunun telakointia ja irrotusta varten
2
Komponenttivaunun turvallisuuskonsepti edellyttää, että käyttäjä painaa painiketta (pos. 1) auto-
maatin tulo- tai luovutuspuolella telakoidakseen komponenttivaunun tai irrottaakseen sen tela-
kalta. Näin varmistetaan, että käyttäjä seisoo telakoinnin tai irrotuksen aikana aina sivuttain
automaatilla. Lisäksi komponenttivaunun telakointi on mahdollista vain suljettujen suojakansien
yhteydessä.
Komponenttivaunun telakointi ja irroitus on kuvattu osassa 5.11
, sivulla 358. Noudata ehdotto-
masti tämän osan ohjeita.
