Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 2.7 Jäännösjännitteet ja purkautumisajat automaatissa 87 2.7 Jäännösjännitteet ja purkautumisajat automaa- tissa Jos …

2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja

2.6 Turvallisuuslaitteet Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI

2.6.5.2 Kosketussuojat komponettivaunujen asetuspaikoilla, SIPLACE HF

VAROITUS 2

Edellytyksenä käyttöturvallisuudelle kaikkien asettelupaikkojen täytyy olla varustettu syöttömo-

duuleilla. Jos syöttömoduuleja ei ole riittävästi käytettävissä, varaamattomat asetuspaikat on

varusteltava kosketussuojalla (Dummy-Feeder). Myös pintamakasiinin pitimen varustelun yhtey-

dessä vapaaksi jäävät asetuspaikat on suojattava kosketussuojalla.

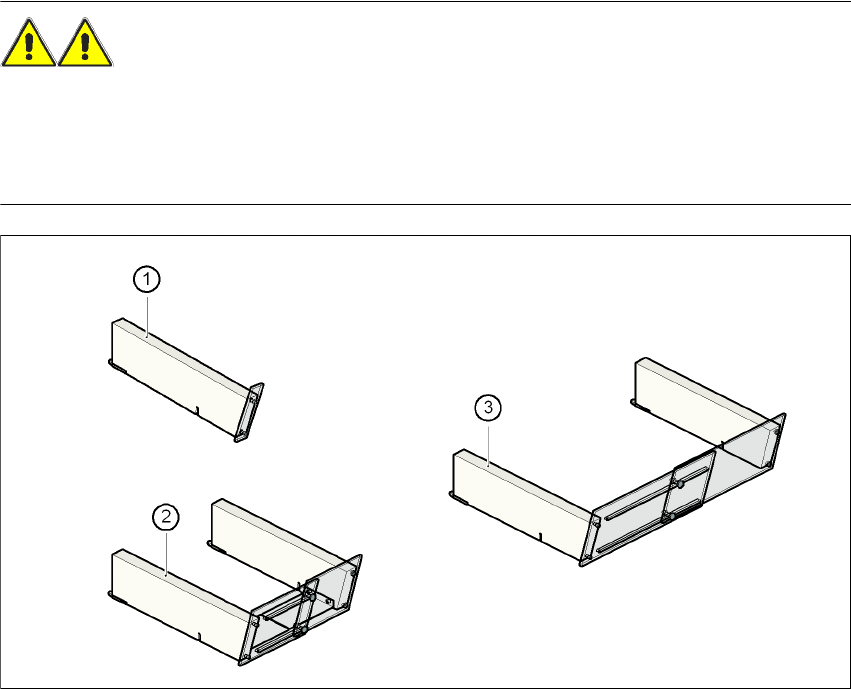

Kuva 2.6 - 10 Kosketussuoja komponenttivaunuille

(1) Kosketussuoja 1 asettelupaikkaa varten, artikkeli-nro. 00116961-01

(2) Kosketussuoja 6 - 10 asettelupaikkaa varten, artikkeli-nro. 00116962-01

(3) Kosketussuoja 11 - 20 asettelupaikkaa varten, artikkeli-nro. 00116963-01

Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus

Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 2.7 Jäännösjännitteet ja purkautumisajat automaatissa

2.7 Jäännösjännitteet ja purkautumisajat automaa-

tissa

Jos HÄTÄ-SEIS-painiketta painetaan tai automaatti kytketään pois päältä, vähennetään välipiiri-

jännitteet 250 V- portaaliakseleille tai 145 V- tähtiakseleille lyhyen ajan sisällä vaarattomiin jään-

nösjännitteisiin.

VAROITUS 2

Automaattia syötetään 3 x 200 V~, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ tai 3 x 415 V~

± 5 %, 50/60 Hz verkkojännitteellä. Tämän laitteiston osat johtavat sieltä hengenvaarallisia jän-

nitteitä - myöskin pääkytkimen ollessa poiskytkettynä. Asiaankuulumaton kanssakäynti tämän

automaatin kanssa voi siksi johtaa kuolemaan tai vakavaan ruumiinvammaan kuten myös mer-

kittävään esinevahinkoon.

→ Huomioi voimassaolevat onnettomuudentorjunta- ja DIN-määräykset (erityisesti DIN EN 60

204, osa 1).

→ Vain ammattitaitoinen tai koulutettu henkilöstö saa avata virtasyöttöpistoyksikön ja akselipis-

toyksikön yllä olevan kannen.

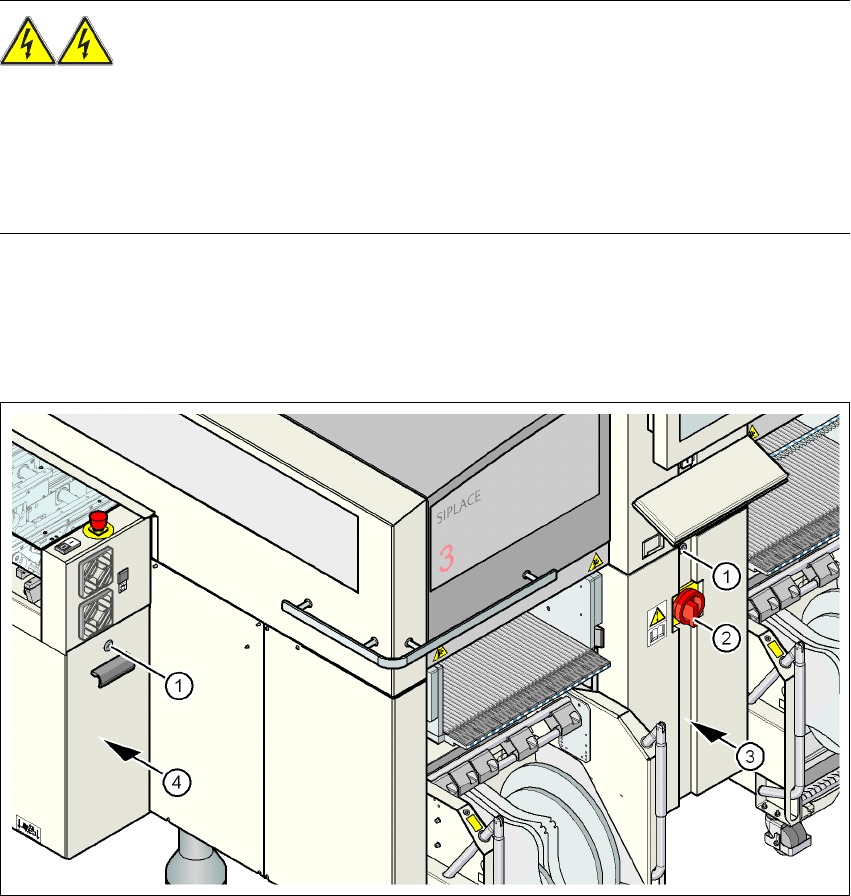

Kuva 2.7 - 1 Virransyöttöpistoyksikkö

(1) Salvallinen lukko kannessa

(2) Pääkytkin

(3) Virransyöttöpistoyksikkö kannen takana

(4) Akselipistoyksikkö

2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja

2.7 Jäännösjännitteet ja purkautumisajat automaatissa Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI

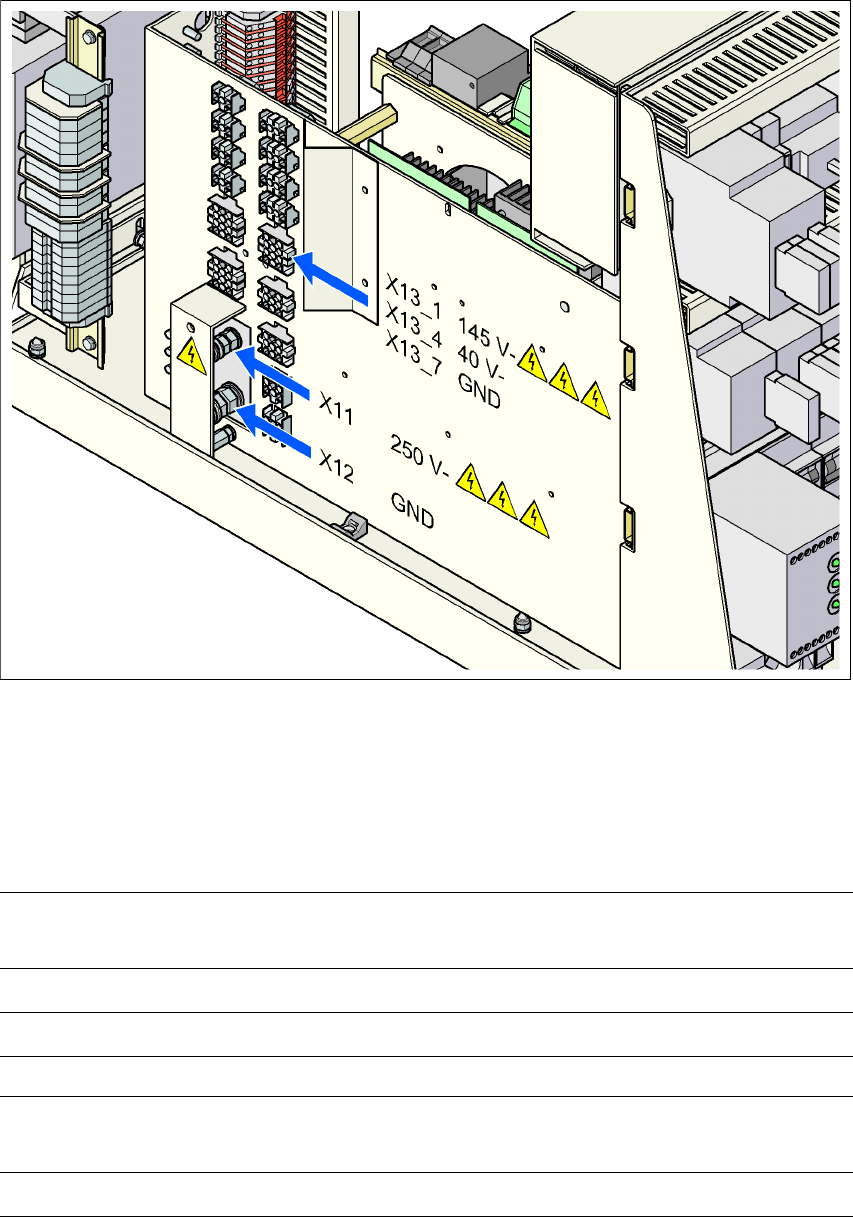

Kuva 2.7 - 2 Mittauspaikat virransyöttöpistoyksiköllä

2.7.1 Käyttöjännitteet, jäännösjännitteet ja purkautumisajat

HÄTÄ-SEIS-painikkeen painamisen jälkeen

Mitattu nastat X11 ja X13_1

X12 (GND) vastaan

Jännite

normaalikäytössä

Jäännösjännite

HÄTÄ-SEIS Purkautumisajat

X11 + 250 V- < 10 V- 7 s

X13_1 + 145 V- < 10 V- 50 s

Mitattu nasta X13_4:llä

nastaa X3_7 (-) vastaan

Jännite

normaalikäytössä

Jäännösjännite

HÄTÄ-SEIS Purkautumisajat

X13_4 + 40 V- + 40 V- -
