3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.4 Rakenneryhmien yleiskatsaukset Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
118
3.4 Rakenneryhmien yleiskatsaukset
3.4.1 Rakenneryhmäkatsaus SIPLACE X4
3
Kuva 3.4 - 1 X4-automaatti - rakenneryhmäkatsaus
(1) Koneen runko
(2) Piirilevykuljetus (joustava kaksoiskuljetus)
(3) Kiinnityssarja PL-tulopuolella
(4) Komponenttivaunu-syöttölaite, nauhaleikkain, joutonauhan ohjauskanava (4x)
(5) Portaali 1 ladontapäällä
(6) Portaali 2 ladontapäällä
(7) Kiinnityssarja PL-lähtöpuolella
(8) Portaali 3 ladontapäällä
(9) Monitori (2x)
(10) Näppäimistö (2x)
(11) Portaali 4 ladontapäällä
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.4 Rakenneryhmien yleiskatsaukset
119
3.4.2 Rakenneryhmäkatsaus SIPLACE X3
3
Kuva 3.4 - 2 X3-automaatti - rakenneryhmäkatsaus
(1) Koneen runko
(2) Piirilevykuljetus (joustava kaksoiskuljetus)
(3) Kiinnityssarja PL-tulopuolella
(4) Komponenttivaunu-syöttölaite, nauhaleikkain, joutonauhan ohjauskanava (4x)
(5) Portaali 1 ladontapäällä
(6) Kiinnityssarja PL-lähtöpuolella
(7) Portaali 3 ladontapäällä
(8) Monitori (2x)
(9) Näppäimistö (2x)
(10) Portaali 4 ladontapäällä
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.4 Rakenneryhmien yleiskatsaukset Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
120
3.4.3 Rakenneryhmäkatsaus SIPLACE X2
3

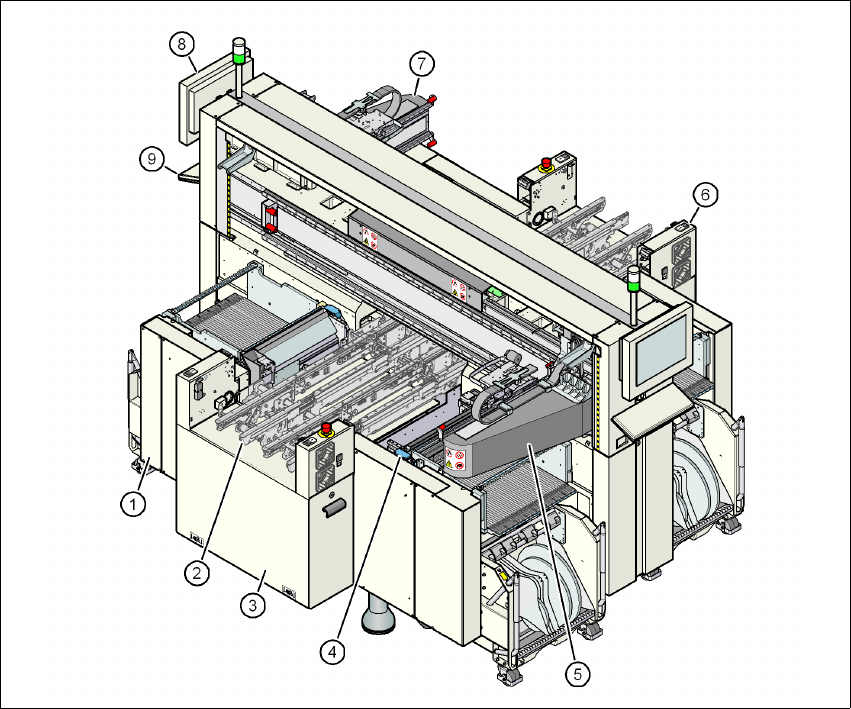

Kuva 3.4 - 3 X2-automaatti - rakenneryhmäkatsaus
(1) Koneen runko
(2) Piirilevykuljetus (joustava kaksoiskuljetus)
(3) Kiinnityssarja PL-tulopuolella
(4) Komponenttivaunu-syöttölaite, nauhaleikkain, joutonauhan ohjauskanava (4x)
(5) Portaali 1 ladontapäällä
(6) Kiinnityssarja PL-lähtöpuolella
(7) Portaali 3 ladontapäällä
(8) Monitori (2x)
(9) Näppäimistö (2x)
