5 Käyttöhenkilöstön t ehtävät Käyttöohje SIPLACE X-sarja 5.6 Syöttömoduulien varustaminen Alkaen ohjel mistoversiosta SR.605.xx Painos 07/2008 FI 346 5.6.4.4 Nauhatuki 8 mm X-nauhansyöttömoduul ille 5 Kuva 5.6 - 8 8 mm X…
Käyttöohje SIPLACE X-sarja 5 Käyttöhenkilöstön tehtävät
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 5.6 Syöttömoduulien varustaminen
345
→ Vedä peitefoliota poimintaikkunan sivustaa pitkin eteenpäin ja sitten poimintaikkunan alta
ulos.
→ Käännä peitefolio taaksepäin, kunnes se on vasten poisvetokulmaa (pos. 3 kuvassa 5.6 - 5
,
sivu 344
).
OHJE 5
Laske poimintaikkuna alas vasta kun peitefolio on poisvetokulmaa vasten.
→ Loksauta vipu (pos. 5 kuvassa 5.6 - 5
, sivu 344) takaisin poimintaikkunan laskemiseksi alas.
→ Johda peitefolio peitefoliokeinuvivun (pos. 2 kuvassa 5.6 - 7
) ylitse ja edelleen folionpakka-
uspyörille (pos. 1 kuvassa 5.6 - 7
).
5

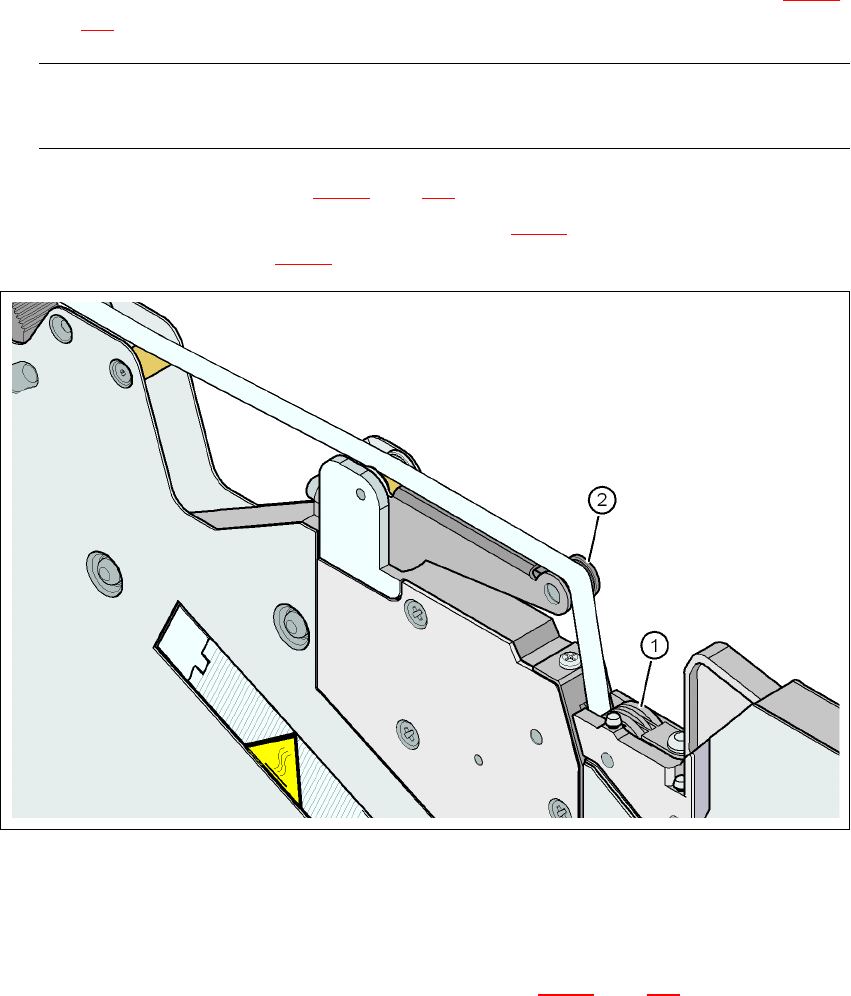

Kuva 5.6 - 7 Peitefolion vienti peitefolionpakkauspyörille
(1) Peitefolionpakkauspyörät
(2) Peitefolio
5
→ Paina ohjauspaneelin painiketta FOLIO (pos. 3 kuvassa 5.6 - 6, sivu 344) niin pitkään, että
peitefolio on kireällä. Peitefoliokeinuvipu taipuu alas ja pysäyttää käyttömoottorin.
→ Leikkaa nauha poikki syöttömoduulin etureunan tasalta.
5 Käyttöhenkilöstön tehtävät Käyttöohje SIPLACE X-sarja
5.6 Syöttömoduulien varustaminen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
346
5.6.4.4 Nauhatuki 8 mm X-nauhansyöttömoduulille
5

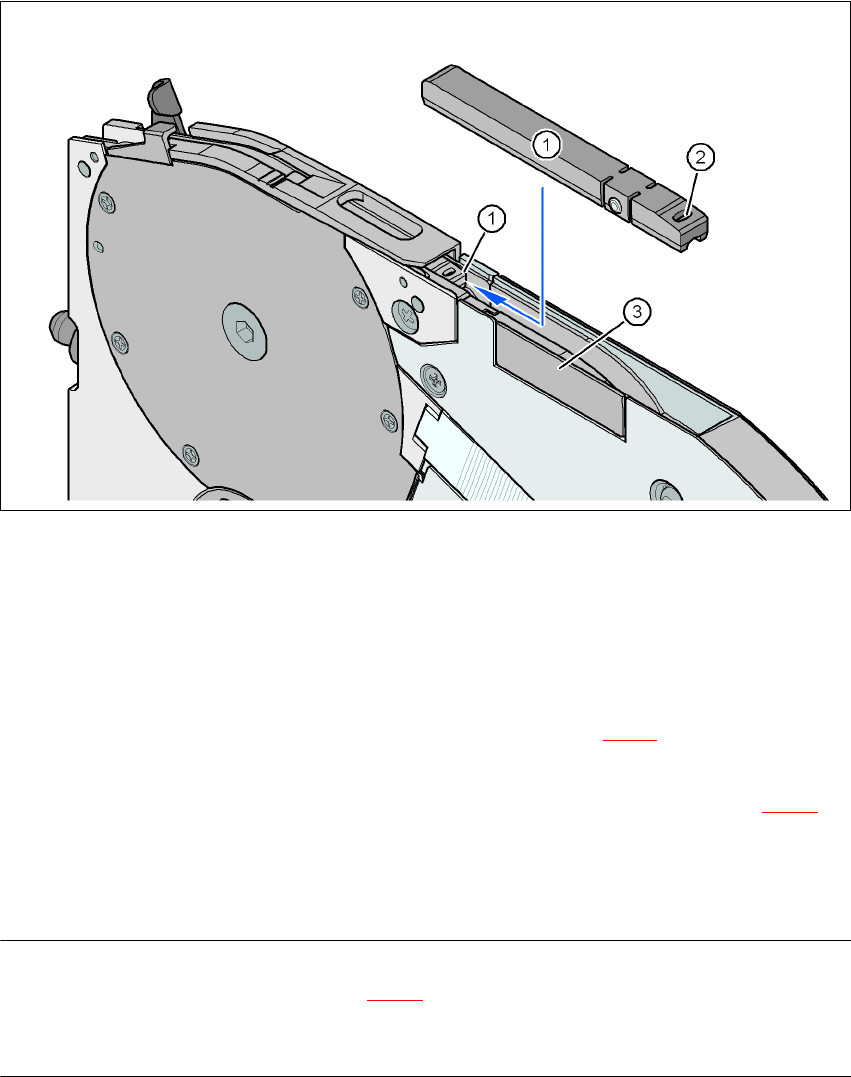

Kuva 5.6 - 8 8 mm X-syöttömoduuli - nauha-alatuki ja liitosanturi
(1) Nauha-alatuki, poistettavissa
(2) Soikea aukko nauhatuessa
(3) Liitosanturin asennuspaikka
8 mm X-syöttömoduuli on varustettu nauha-alatuella (pos. 1 kuvassa 5.6 - 8
). Tarvittaessa sen voi
helposti poistaa.
→ Pistä kelloseppä-ruuvimeisselin terä nauhatuen soikeaan aukkoon (pos. 2 kuvassa 5.6 - 8
) ja
vedä nauhatuki vasten nauhan kuljetussuuntaa ulos.
→ Huomioi asettaessasi nauha-alatuen paikalleen, että se napsahtaa lukitukseen ohjepaikas-
saan.
OHJE 5
Aseta aina nauha-alatuki (pos. 1 kuvassa 5.6 - 8
) 8 mm X-syöttömoduuliin, kun komponenttikoko
on 0402 tai sitä pienempi. Täten saavutetaan vakio Z-poimintakorkeus ja poimintakorkeuden kor-
jauksiin tarvittavan ajan määrä redusoituu minimiinsä.
Käyttöohje SIPLACE X-sarja 5 Käyttöhenkilöstön tehtävät
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 5.6 Syöttömoduulien varustaminen
347
5.6.4.5 Liitosanturi X-nauhansyöttömoduuleille
X-nauhasyöttömoduulit voidaan varustaa liitosantureilla. Antureita on kahta eri versiota:
Liitosanturi 8 mm ja 12 mm X-nauhansyöttömoduuleille
Liitosanturi 16 mm - 88 mm X-nauhansyöttömoduuleille 5
Liitosanturi asennetaan kuvan 5.6 - 8
, sivu 346 positiolla 3 merkittyyn paikkaan.
Liitosanturilla jo valmiiksi varustettuja nauhansyöttömoduuleja on myös toimitettavissa (katso
kohta 3.9.2
, alkaen sivulta 168).
