Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 2.6 Turvallisuuslaitteet
79
HÄTÄ-SEIS-painike pakkolukituksella (pos. 5 kuvassa 2.6 - 3, sivu 75 ja pos. 1 kuvassa 2.6 - 4,
sivu
76) 2
HÄTÄ-SEIS-painike on punaisella päällä varustettu painike, joka toiminnan jälkeen lukkiutuu täs-
sä asennossa. HÄTÄ-SEIS-painikkeen käytöllä HÄTÄ-SEIS-piirin kytkentäkontakti avaa - suoja-
turvayhdistelmä (STY K6) laukeaa. Välipiirijännite (250 V-) portaaliakseleille ja välipiirijännite
(145 V-) tähtiakseleille katkaistaan. DP- ja Z-akseleiden servovahvistimia syötetään edelleen jän-
nitteellä 40 V-. HÄTÄ-SEIS-painikkeen ilmoituskontakti aukeaa ja kuvaputkella annetaan ilmoitus
"HÄTÄ-SEIS painettu". Seuraavat rakenneryhmät deaktivoidaan:
– PL-kuljetin
– PL-kiinnitys
– Leveydensäätö
– PL-pysäytin
– Tyhjänauhaleikkauslaitteisto.
OHJE
Ladonta keskeytetään ja sitä voidaan jatkaa, kun kone on jälleen toimintakelpoinen, tai ladonta
voidaan lopettaa. 2
Painike komponenttivaunun telakointiin ja irrotukseen 2
Automaatin tulo- ja luovutuspuolella on kulloinkin kaksi painiketta komponenttivaunun telakoimi-
seksi ja telakalta poisottamiseksi.
– Painike (pos. 6 kuvassa 2.6 - 4, sivu 76) komponenttivaunun telakoimiseksi ja telakalta poistami-
seksi asetuspaikalla 1
– Painike (pos. 8 kuvassa 2.6 - 3
, sivu 75) komponenttivaunun telakoimiseksi ja telakalta poistami-
seksi asetuspaikalla 2
– Painike (pos. 9 kuvassa 2.6 - 3
, sivu 75) komponenttivaunun telakoimiseksi ja telakalta poistami-
seksi asetuspaikalla 3
– Painike (pos. 7 kuvassa 2.6 - 4
, sivu 76) komponenttivaunun telakoimiseksi ja telakalta poistami-
seksi asetuspaikalla 4
Komponenttivaunut voidaan telakoida vain suljettujen suojakansien yhteydessä.
Suojakansikytkimet 1, 2, 3 ja 4 (pos. 1, 2, 3 ja 4 kuvassa 2.6 - 5, sivu 77) ja peitekansien
suojakytkimet PL-kuljettimien sisäänmeno- ja ulostulopuolella (pos. 5 ja 6 kuvassa
2.6 - 5, sivu
77) 2
Nämä kytkimet tarkastavat, ovatko suojakannet ja peitekannet suljettuna. Jos ne ovat suljettuna,
ovat HÄTÄ-SEIS-kontakti ja ilmoituskontakti suljettuna. Jos yksi kansista avataan, niin HÄTÄ-
SEIS-piiri ja ilmoituspiiri avautuvat. Yksittäiset komponentit estetään tai jäävät aktivoiduiksi (katso
kuva 2.6 - 8
, sivu 84).
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.6 Turvallisuuslaitteet Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
80
2.6.3 Suojaturvayhdistelmän ja huoltopistorasian sijainti
2

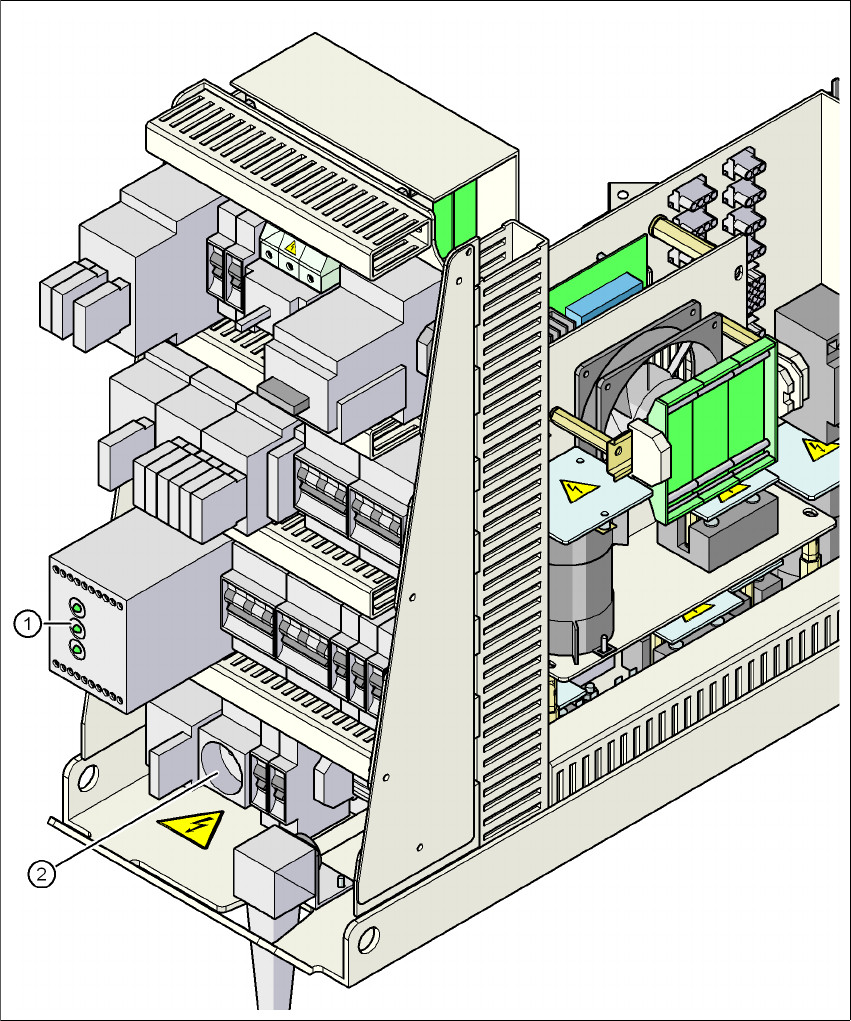

Kuva 2.6 - 6 Suojaturvayhdistelmän ja huoltopistorasian sijainti
2
(1) Suojaturvayhdistelmä
(2) Huoltopistorasia
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 2.6 Turvallisuuslaitteet
81
Suojaturvayhdistelmä 3TK2806 (pos. 1 kuvassa 2.6 - 6, sivu 80) 2
Suojaturvayhdistelmä on asennettuna virransyötön pistoyksikössä. Sitä käytetään HÄTÄ-SEIS-
kytkentöjen ja suojalaitteistojen valvontaan.
Kolme ehtoa täytyy olla täytettynä suojaturvayhdistelmän aktivointia varten:
– Signaali "Ohjelmistovapautus" täytyy olla tapahtunut.
– HÄTÄ-SEIS-silmukka täytyy olla suljettu.
– Käynnistyspainike täytyy olla käytettynä.
Suojaturvayhdistelmän etupuolella on kolme vihreää LED:iä käyttönäyttöä varten (katso kuva 2.6
- 7, sivu 82):
– LED "Verkko" näyttää, että jännite on päällä.
– LED "Kanava 1" ja "Kanava 2" palavat, kun käynnistyspainiketta käytettiin, HÄTÄ-SEIS-sil-
mukka on suljettu eikä ilmoituspiiri ilmoita vikatilaa.
Huoltopistorasia (pos. 2 kuvassa 2.6 - 6, sivu 80) 2
Huoltopistorasia on sijoitettuna virransyöttöpistoyksikössä ja varmistettu kannella. Sitä voidaan
hyödyntää vain, kun automaatissa on 5-johdinliitäntä (L1, L2, L3, N ja PE) syöttöverkkoon. 4-joh-
dinliitännällä - esimerkiksi ilman N - pistorasia ei ole hyödyllinen.
VAROITUS 2
Huomioi lisäksi myös turvallisuusohjeet hengenvaarallisista jännitteistä, myös kun automaatti on
kytketty pois päältä! (Katso luku 2.1.3 alkaen sivulta 38)
