Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.3 Mitat ja paino 117 3.3.5 Painopiste 3 3 3 Kuva 3.3 - 8 X-sarjan automaatti en painopiste millimetreinä 3 …
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.3 Mitat ja paino Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
116
3.3.4.3 Komponenttivaunun järjestelyetäisyys X2-automaatilla
3
3

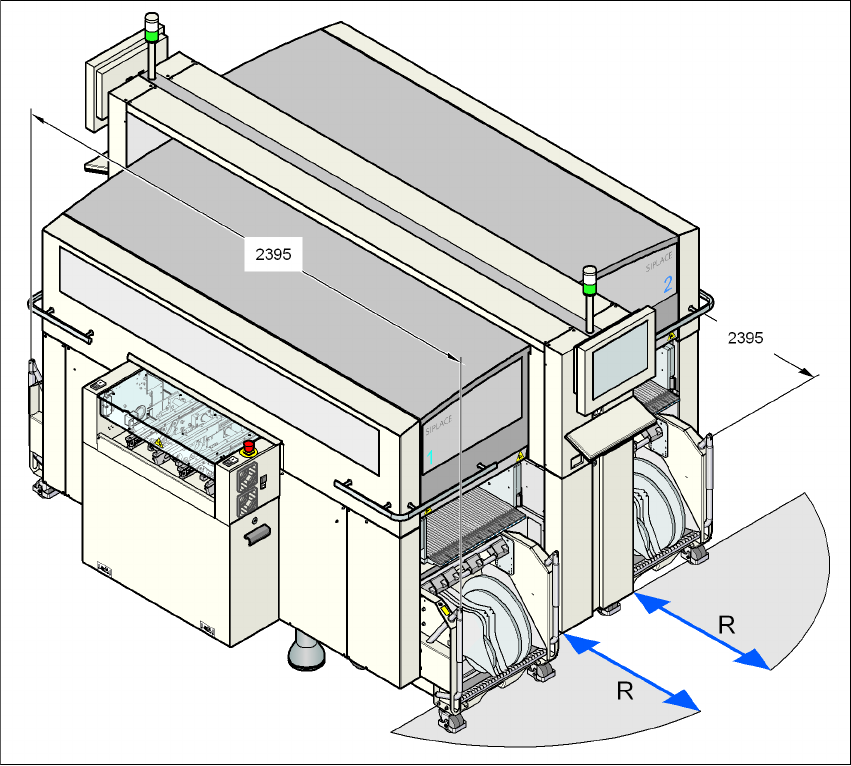

Kuva 3.3 - 7 Komponenttivaunun järjestelyetäisyys X2-automaatilla
Komponenttivaunun järjestelyetäisyys R X2-automaatilla on:
– asetuspaikoilla 2, ja 4
600 mm alaspäin käännetyin kahvoin tai
900 mm ylöspäin käännetyin kahvoin
– asetuspaikoilla 1, ja 3
750 mm alaspäin käännetyin kahvoin tai
1050 mm ylöspäin käännetyin kahvoin.
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.3 Mitat ja paino
117
3.3.5 Painopiste
3
3
3
Kuva 3.3 - 8 X-sarjan automaattien painopiste millimetreinä
3
X-koordinaatti 0 mm
Y-koordinaatti 0 mm
Z-koordinaatti 600 mm korkeus
Nämä painopistekoordinaatit pätevät automaatille, jossa on PL-kuljetuskorkeus 830 mm.
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.4 Rakenneryhmien yleiskatsaukset Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
118
3.4 Rakenneryhmien yleiskatsaukset
3.4.1 Rakenneryhmäkatsaus SIPLACE X4
3
Kuva 3.4 - 1 X4-automaatti - rakenneryhmäkatsaus
(1) Koneen runko
(2) Piirilevykuljetus (joustava kaksoiskuljetus)
(3) Kiinnityssarja PL-tulopuolella
(4) Komponenttivaunu-syöttölaite, nauhaleikkain, joutonauhan ohjauskanava (4x)
(5) Portaali 1 ladontapäällä
(6) Portaali 2 ladontapäällä
(7) Kiinnityssarja PL-lähtöpuolella
(8) Portaali 3 ladontapäällä
(9) Monitori (2x)
(10) Näppäimistö (2x)
(11) Portaali 4 ladontapäällä
