QD053-07 6. 预防保养 AIM 机械手册 89 治具 用于吸嘴置换 器加油的治具 AA4CM O 用于没有加油口 的吸嘴置换器的 加油 治具 用于气缸内加油的治具 用于 H 04 吸嘴工作头、H0 8 吸嘴 工作头、H12S 吸嘴工作头的气缸 内O -型 圈 的 加 油 工具 螺丝钳一套 - 六角扳手一套 - 油脂类 Daph ne Exponex No.2 （出 光） - 硅质润滑油 MDV-ZB （ 黑田精工） - Mob…
6. 预防保养 QD053-07
88 AIM 机械手册

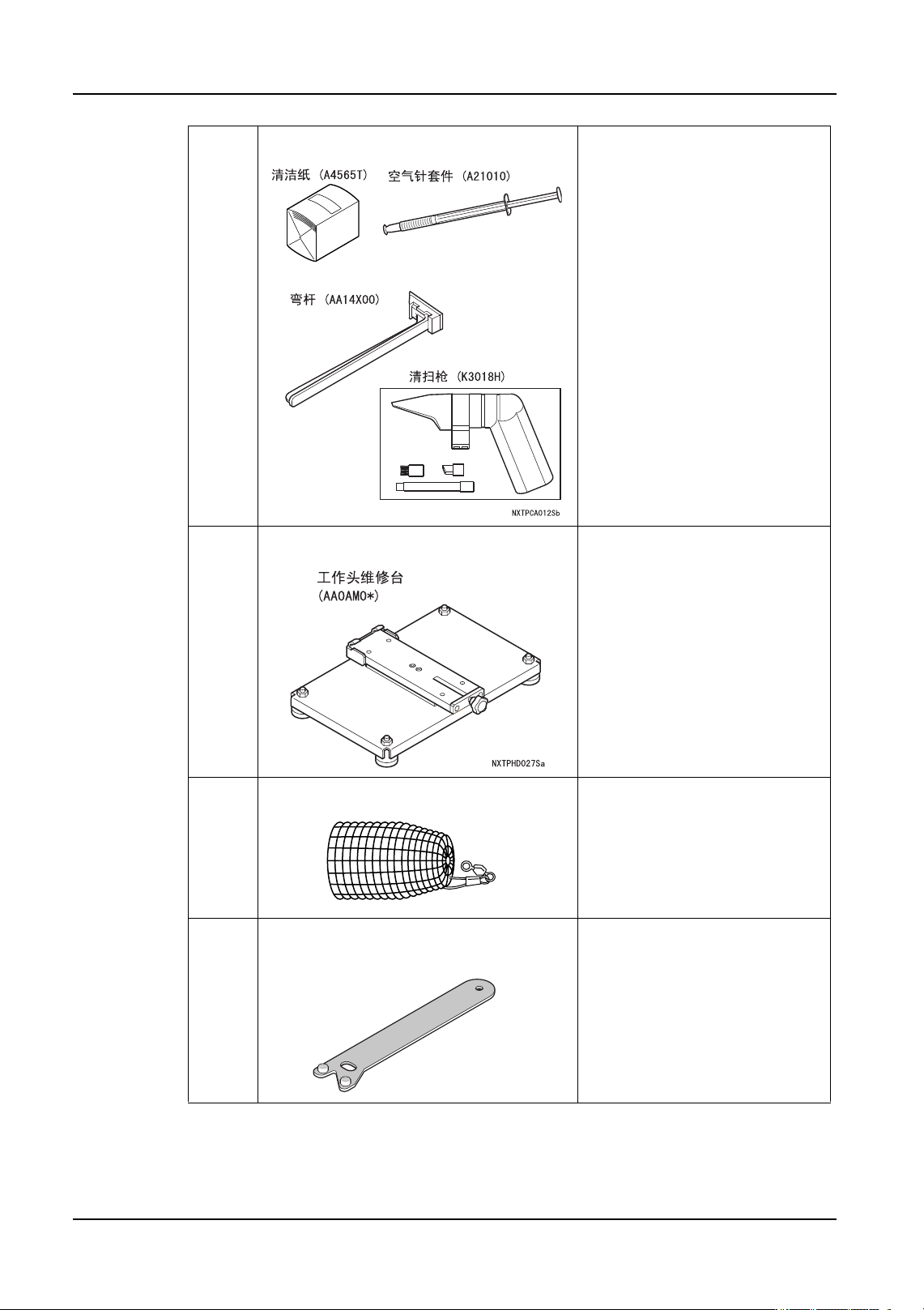

治具 用于清扫元件相机的治具 用于清扫元件相机玻璃面
治具 工作头维修保养架 AAOAMO* 用于贴装工作头的清扫、加油
治具 用于清洗过滤器用的篓子 K1325B 用于清洗贴装工作头
治具 H01 吸嘴工作头 Q 轴齿轮锁定用治具
PM28083
用于 H01 吸嘴工作头的睡眠 Assy
的拆除
1;73+'
NXTPHD104
QD053-07 6. 预防保养
AIM 机械手册 89

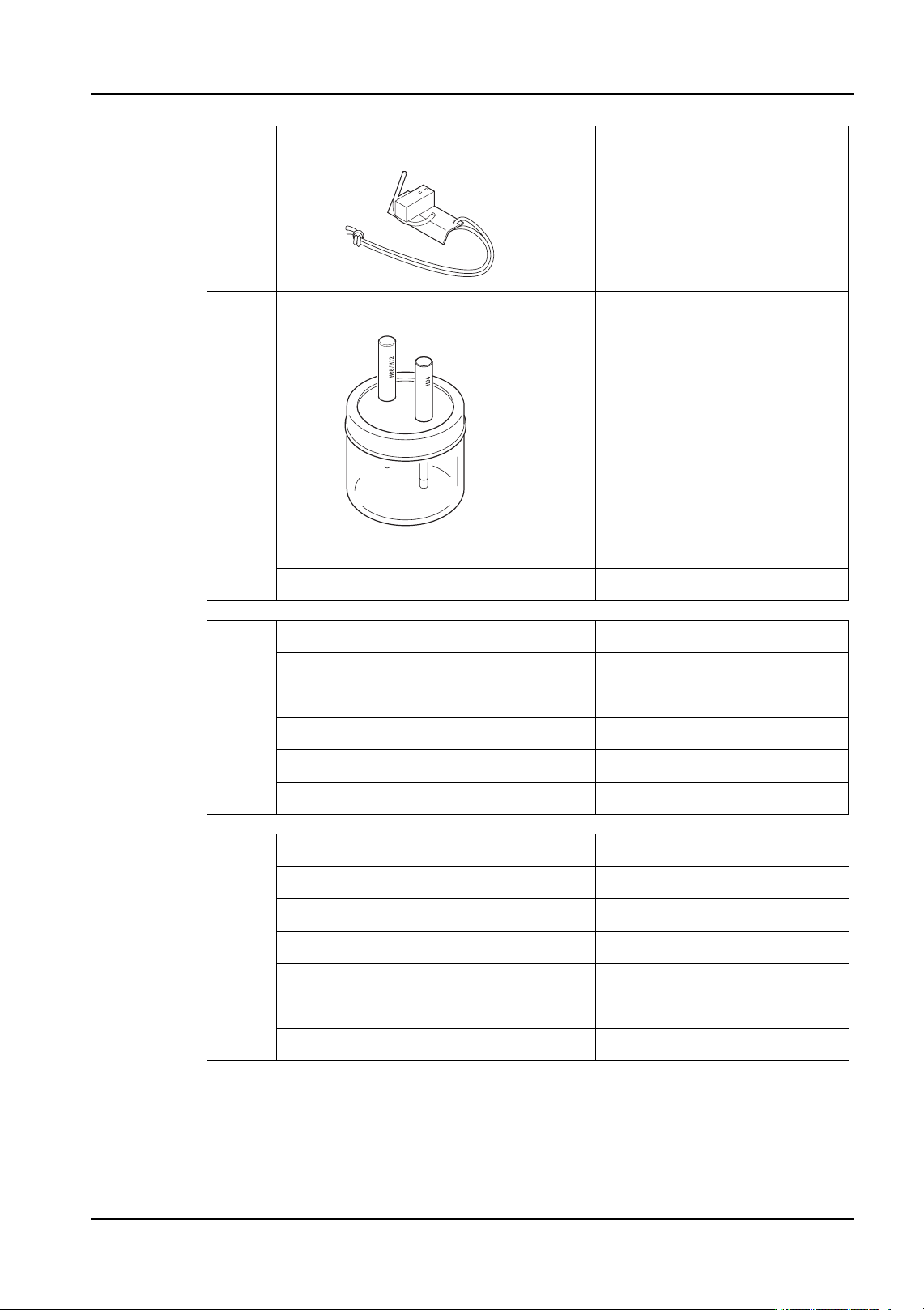

治具 用于吸嘴置换器加油的治具 AA4CMO 用于没有加油口的吸嘴置换器的
加油
治具 用于气缸内加油的治具 用于 H04 吸嘴工作头、H08 吸嘴
工作头、H12S 吸嘴工作头的气缸
内O-型圈的加油
工具 螺丝钳一套 -
六角扳手一套 -
油脂类 Daphne Exponex No.2 （出光） -
硅质润滑油 MDV-ZB （黑田精工） -
Mobilith SHC100 （mobil） -
LRL3 -
AV2 （NSK） -
BiRAL T&D （Sugai Chemical Industry） -
其他 吸尘器 -
布 柔软且清洁的布
刷子 -
空气吸笔套件 回收不良元件用
工业用酒精 清扫吸嘴前端用
超声波洗净器 清扫吸嘴过滤器用
中性洗涤剂 清扫吸嘴过滤器用
AIMNZC010
NXTPHD122a
6. 预防保养 QD053-07
90 AIM 机械手册
6.2 操作一览表
●记号为进行清扫操作，★记号为进行加油操作。▲记号为检查操作。
备注 )表中记载的操作时间是大致的时间，与实际的操作时间有时会不一致。另外，维修保
养人员进行的操作时间包含装卸单元的时间。
6.2.1 在运转状态下操作者进行的操作
*1: 全工作时间检查时
*2: 全料盘检查时
维修保养处
每日
每周
(160h)
每1月
每6月
每1年
不定期
操作时间
(分)
元件废弃箱 回收元件 ● - - - - - 1
废料带回收箱 废料带箱内的清扫 ● - - - - - 1
不良元排出单元 回收不良元件 - - - - - ● *1 0.1
料盘单元 -L 回收不良元件 - - - - - ● *1 0.1
回收空料盘 - - - - - ● *2 2
