6. 预防保养 QD053-07 106 AIM 机械手册 6.5.6 注油管和注油管内的 O 型圈的加油 〈H04 工作头〉 1. 拆下贴装工作头。 （详细请参考 " 5.3 贴装工作头的 拆除 / 安装 "。) 2. 用沾有 Biral T&D 的布， 一边将注油 管 （1） 周围的污垢檫去， 一 边薄薄地涂一层润滑油。 3. 用 沾有 Biral T&D 的布，在 Q 轴 齿轮 （2）的齿轮面薄…
QD053-07 6. 预防保养
AIM 机械手册 105
6.5.5 法兰过滤器的清扫 〈搭载法兰过滤器、H01 吸嘴工作头的时候〉
1. 拆下贴装工作头。（详细请参考 " 5.3 贴装工作头的拆除 / 安装 "。)
2. 请解除过滤器的锁定，拔出过滤器。
3. 使用空气枪除去粘付在过滤器上的异物。
䖛Ⓒ఼
⊩݄
1;73+'6
䖛Ⓒ఼
$$)=
䩽
⊩݄
1;73+'6
6. 预防保养 QD053-07
106 AIM 机械手册

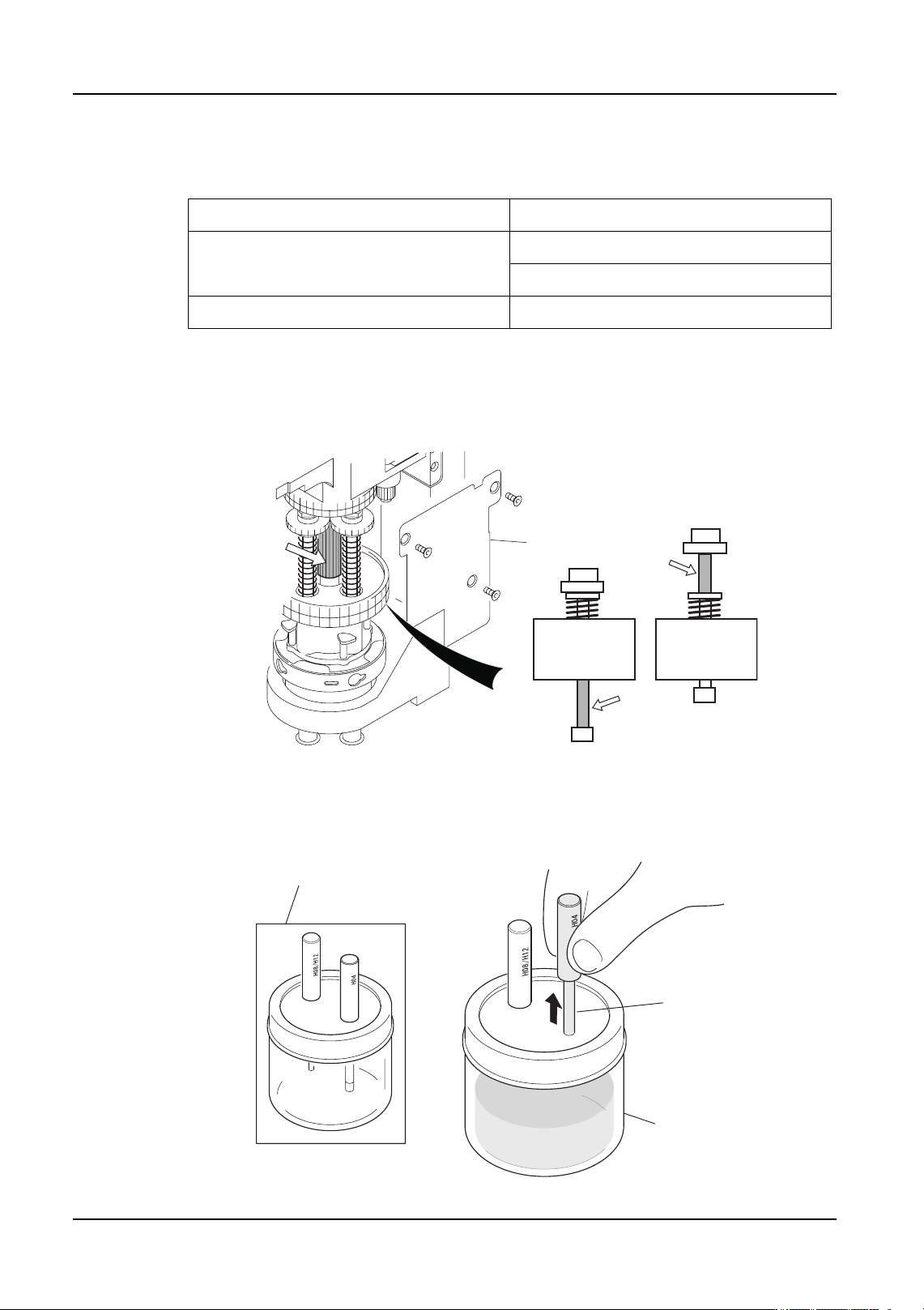

6.5.6 注油管和注油管内的 O 型圈的加油
〈H04 工作头〉
1. 拆下贴装工作头。（详细请参考 " 5.3 贴装工作头的拆除 / 安装 "。)
2. 用沾有 Biral T&D 的布，一边将注油管（1）周围的污垢檫去，一边薄薄地涂一层润滑油。
3. 用沾有 Biral T&D 的布，在 Q 轴齿轮 （2）的齿轮面薄薄地涂一层润滑油。
4. 将 Daphne Eponex No.2 薄薄地涂在注油管内的 O 型圈上。
a. 在专用的密封瓶中放入指定的润滑油并放入涂敷用的注油棒。
b. 请从密封瓶中拔出涂敷用的注油棒。在此时使用 H04 专用的注油棒。
润滑油 加油处
Biral T&D （1）注油管
（2）Q 轴齿轮
Daphne Eponex No.2 （3）注油管内 O 型圈
1;73+'6E
(1)
(1)
Ⲫᵓ
(2)
$$5
1;73+'6D
ᆚᇕ⫊
⊼⊍ㅵݙ⍺⒥⊍⍖ᭋ⫼⊏
⊼⊍Ầ㧔+⫼
QD053-07 6. 预防保养
AIM 机械手册 107

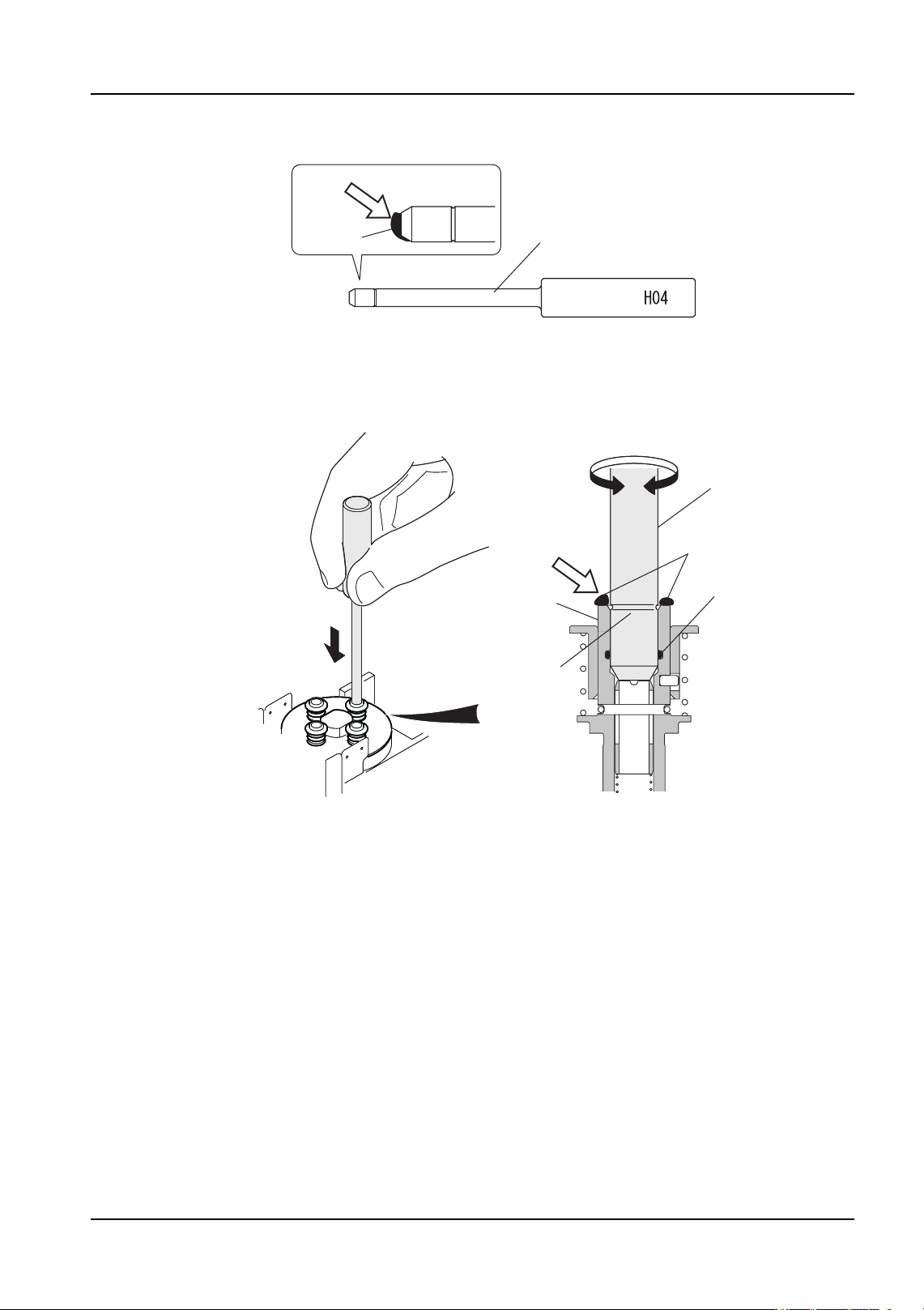

c. 把在注油棒前端粘附的多余的润滑油用干布擦去。
d. 请在注油管内插入注油棒。请大约插入到注油棒上刻的槽为止。此后，轻轻地旋转使
润滑油均匀地涂敷在 O 型圈上。
备注 )在注油管的前端粘附有润滑油的时候，请用干布擦去。
e. 请反复将注油棒返回密封瓶中再次沾敷润滑油后，向各个注油管内涂敷。
0(&6
⊼⊍Ầ
এ
ԭⱘ⊍
1;73+'6E
2ൟ
⊼⊍Ầ
㉬䰘ⱘ⍺⒥⊍
⊼⊍ㅵ
Ḵ
এ
