2. AIM 的构成部分 QD053-07 18 AIM 机械手册 2.2 贴装工作头的构成部分 从供料器上吸取元件并贴装到电 路板上。
QD053-07 2. AIM 的构成部分
AIM 机械手册 17
2. AIM 的构成部分
本章介绍主要单元的简图和名称。

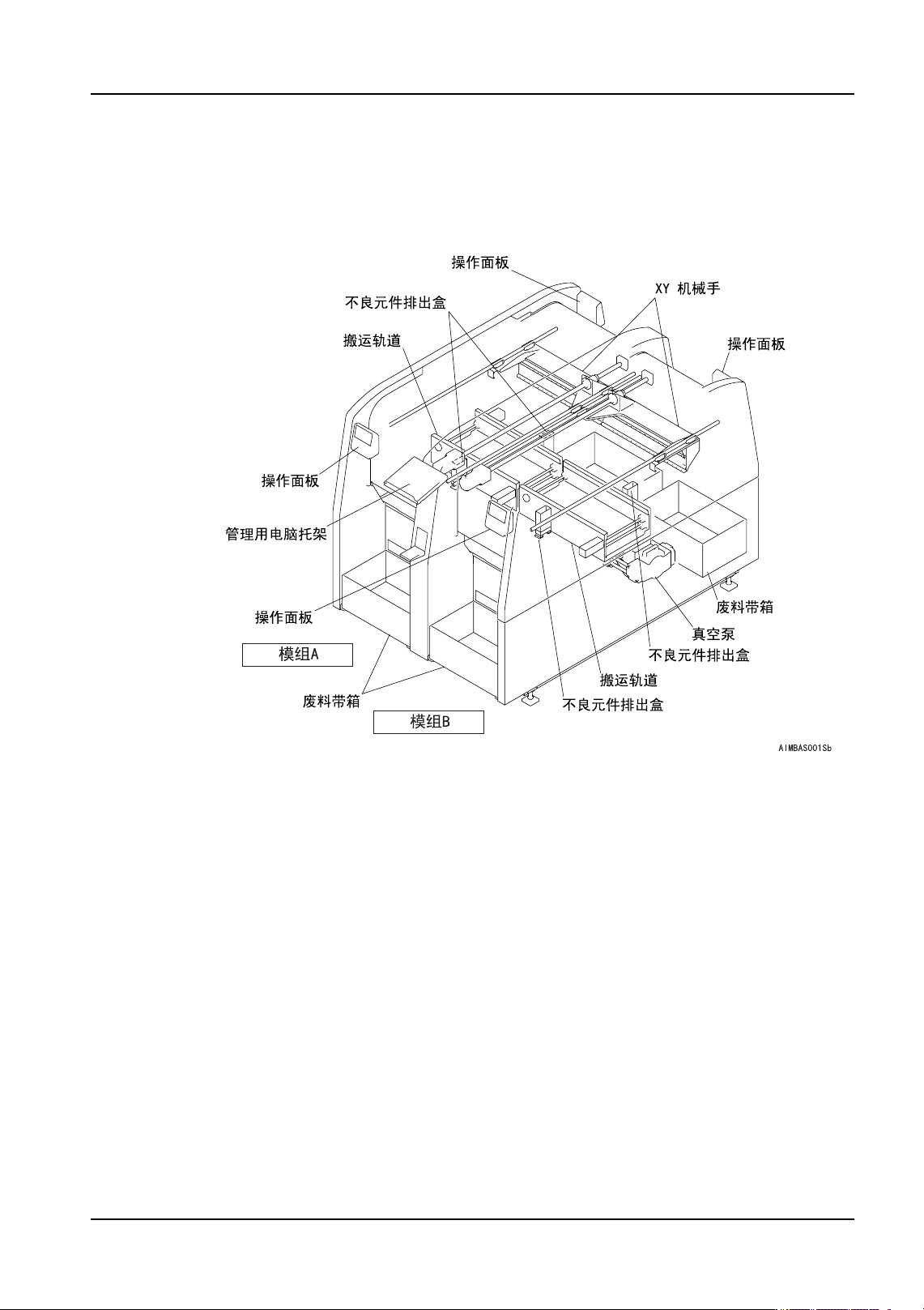

2.1 机器全体
·操作面板 :
进行机器的操作。
·管理用电脑托架 :
放置管理用电脑 ( 笔记型电脑 ) 进行使用。
·XY 机械手 :
可以安装 2 台贴装工作头。面向左面开始称作工作头、工作头 2。
·本体 :
是 AIM 机器的主要部分。面向的左面称为模组 A，面向的右面称为模组 B。
·搬运轨道 :
搬运电路板的单元。
·不良元件排出盒 :
放置被判断为不能进行贴装的元件。
·废料带箱 :
回收元件被吸取后的料带的箱子。
·主电源开关 :
机器总的电源开关 ON/OFF （Side2 下侧）。
2. AIM 的构成部分 QD053-07
18 AIM 机械手册

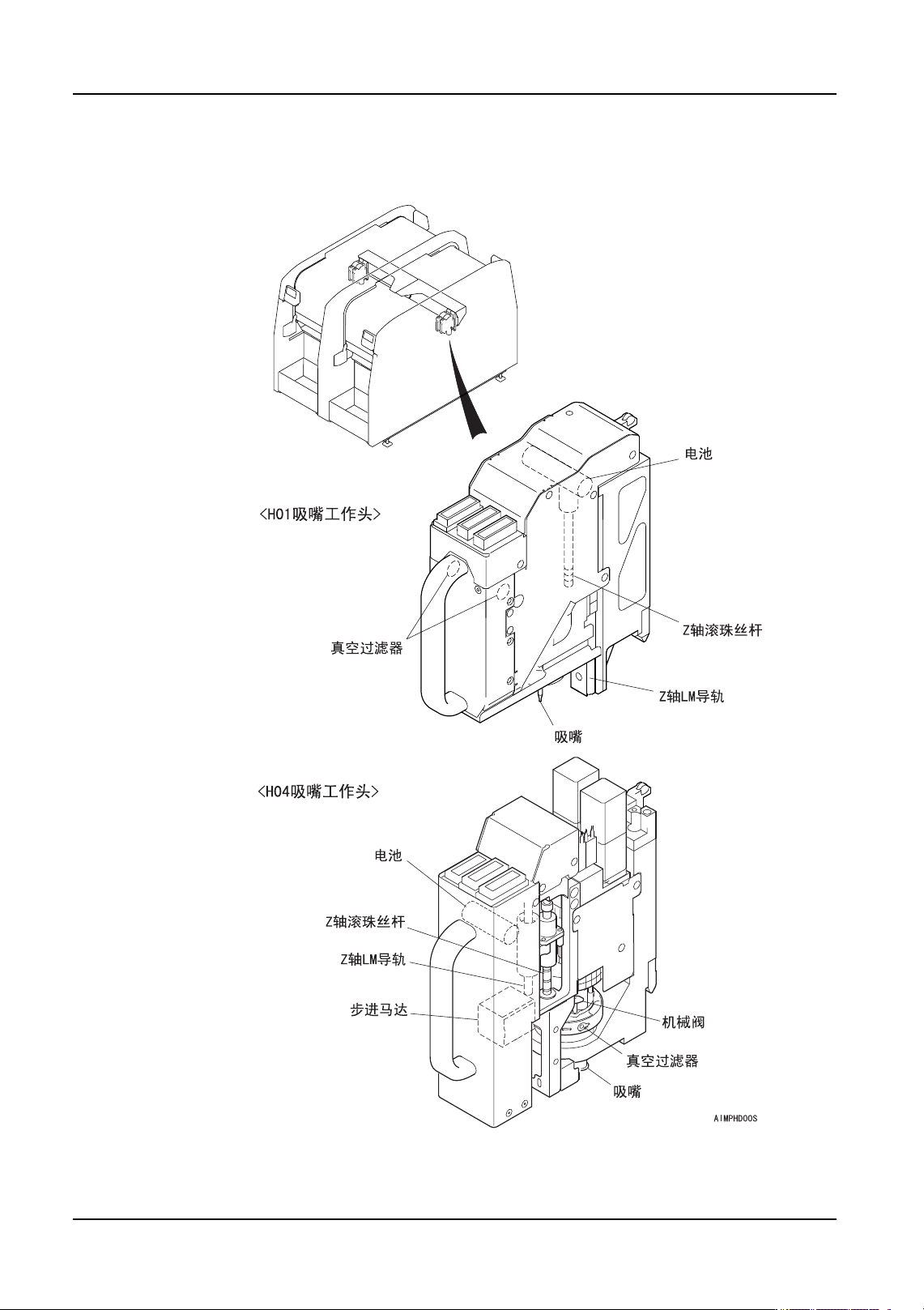

2.2 贴装工作头的构成部分
从供料器上吸取元件并贴装到电路板上。
QD053-07 2. AIM 的构成部分
AIM 机械手册 19
