6. 预防保养 QD053-07 130 AIM 机械手册 〈机械阀〉 1. 请拆除工作头的侧盖板。 2. 松开固定螺栓，取下机械阀压块 （4 个） 。 3. 请将机械阀向上方拔出。 4. 请在机械阀的 O 型圈的表面薄薄 地涂一层指定的润滑油。 5. 拧紧机械阀压块的安装螺栓。 注意 )请遵守机械阀压块的紧固转矩。有可能使贴装工作头的螺栓孔受伤。 备注 )串行号 No.00590 以前的工作头时， 不能拆除机械阀。 由敝公司的营业人员…
QD053-07 6. 预防保养
AIM 机械手册 129
6.8.5 H04 吸嘴工作头的加油
〈伺服轴〉
1. 拆下贴装工作头。（详细请参考 " 5.3 贴装工作头的拆除 / 安装 ")
2. 拆下防护罩。
3. 请在 Z 轴滚珠丝杆 (1) 的周围薄薄涂一层指定的润滑油。
4. 请在 Z 轴导向轴 (2) 的周围薄薄涂一层指定的润滑油。
5. 请在步进马达的凸轮推杆 (5) 的内部和外周处薄薄涂一层指定的润滑油。
6. 在 Q 轴齿轮 (3) 处和 R 轴齿轮 (4) 处少量涂一层指定的润滑油。
润滑油 加油处
Daphne Exponex No.2( 出光 ) (1) Z 轴滚珠丝杆
(2) Z 轴导向轴
(5) 步进马达的凸轮推杆
Mobilith SHC100(Mobil) (3) Q 轴齿轮
(4) R 轴齿轮
1;73+'6D
5
5
2
1
3
4
Ⲫᵓ
6. 预防保养 QD053-07
130 AIM 机械手册

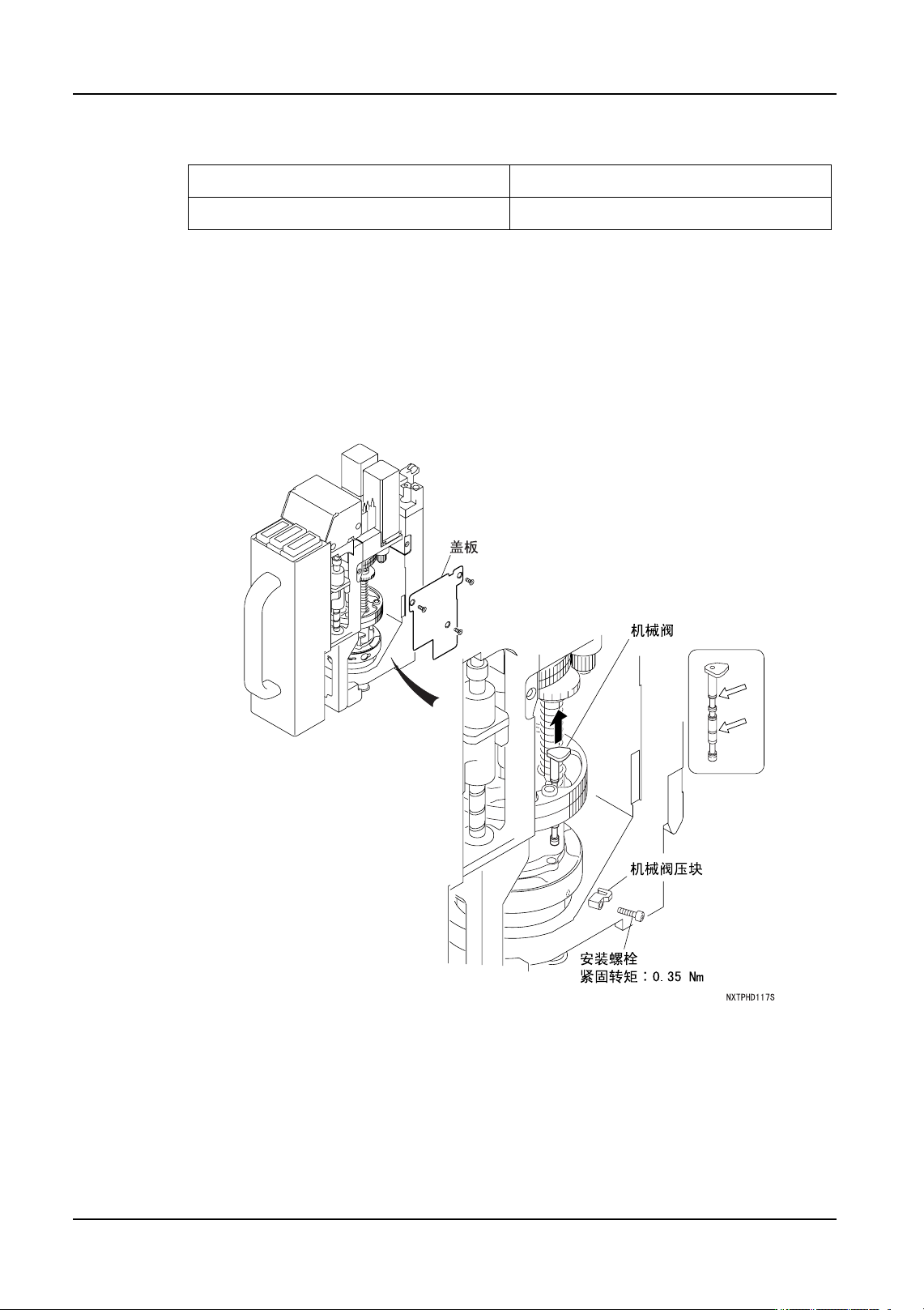

〈机械阀〉
1. 请拆除工作头的侧盖板。
2. 松开固定螺栓，取下机械阀压块 （4 个）。
3. 请将机械阀向上方拔出。
4. 请在机械阀的 O 型圈的表面薄薄地涂一层指定的润滑油。
5. 拧紧机械阀压块的安装螺栓。
注意 )请遵守机械阀压块的紧固转矩。有可能使贴装工作头的螺栓孔受伤。
备注 )串行号 No.00590 以前的工作头时，不能拆除机械阀。由敝公司的营业人员进行维修保
养。
润滑油 加油处
MDV235-ZB( 黑田精工 ) （K3032K） 机械阀 O 型圈
QD053-07 6. 预防保养
AIM 机械手册 131

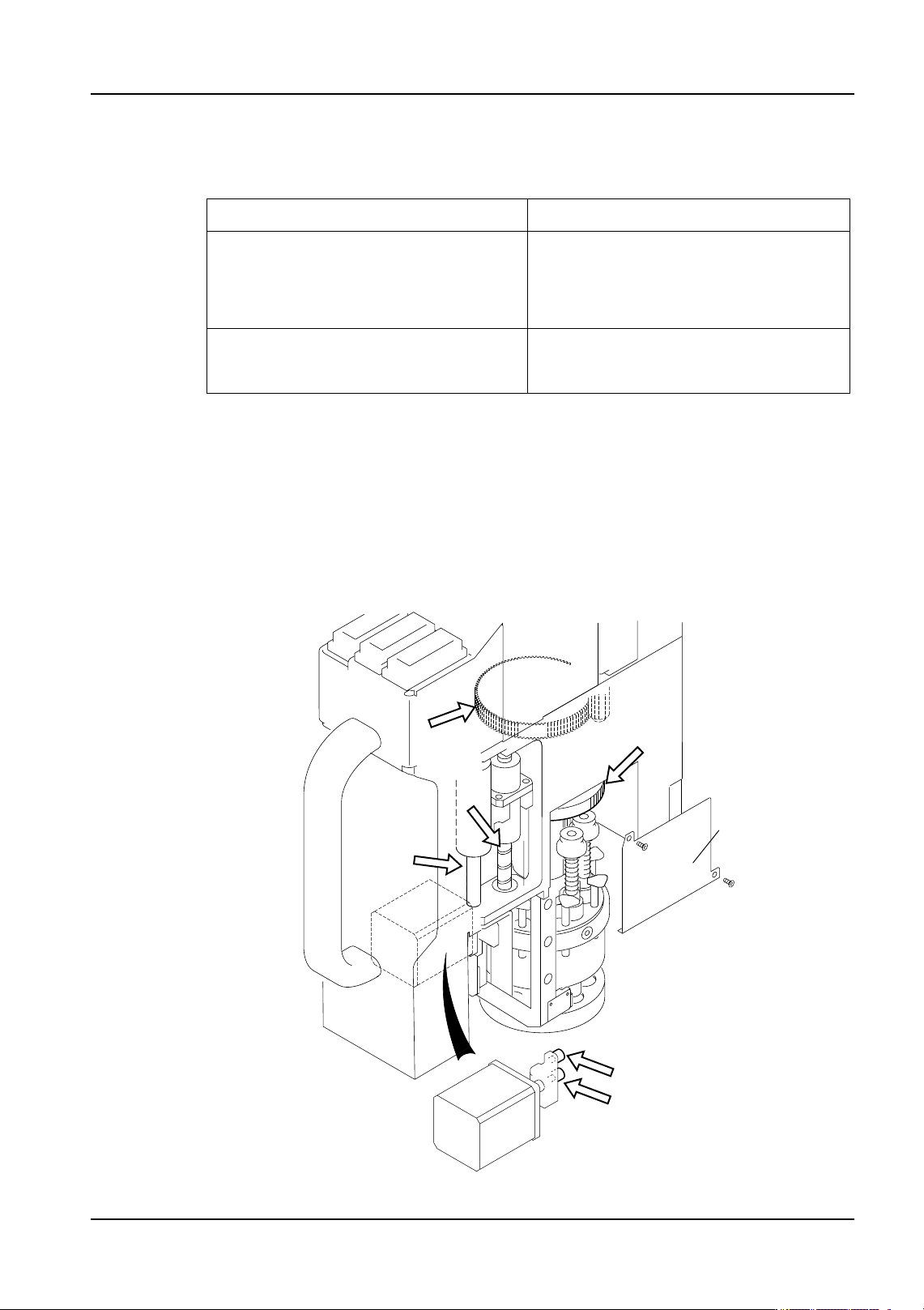

6.8.6 H08 吸嘴、H12S 吸嘴工作头的加油
〈伺服轴〉
1. 拆下贴装工作头。（详细请参考 " 5.3 贴装工作头的拆除 / 安装 ")
2. 拆下盖板。
3. 请在 Z 轴滚珠丝杆 (1) 的周围薄薄涂一层指定的润滑油。
4. 请在 Z 轴导向轴 (2) 的周围薄薄涂一层指定的润滑油。
5. 请在机械阀驱动用辊轴 (5) 的内部和外周处薄薄涂一层指定的润滑油。
6. 在 Q 轴齿轮 (3) 处和 R 轴齿轮 (4) 处少量涂一层指定的润滑油。
润滑油 加油处
Daphne Exponex No.2( 出光 ) (1) Z 轴滚珠丝杆
(2) Z 轴导向轴
(5) 机械阀驱动用辊轴
Mobilith SHC100(Mobil) (3) Q 轴齿轮
(4) R 轴齿轮
2
5
5
3
1;73+'6H
4
1
Ⲫᵓ
