7. 消耗品的更换 QD053-07 188 AIM 机械手册 7.16 料盘单元 -M 控制电路板保险丝的更换 7.16.1 更换方法 事前将料盘托架 -M 从机器上取下。 1. 拧松螺丝，拆除侧面的盖板。 2. 从 控制电路板上拔下烧 断的保险丝 （M1F1，M 1F2，M1F3）后进行 更换。 3. 请拆除侧面的盖板。 1;70786 Ⲫ ᵓ ⬠䴶⬉䏃ᵓ
QD053-07 7. 消耗品的更换
AIM 机械手册 187

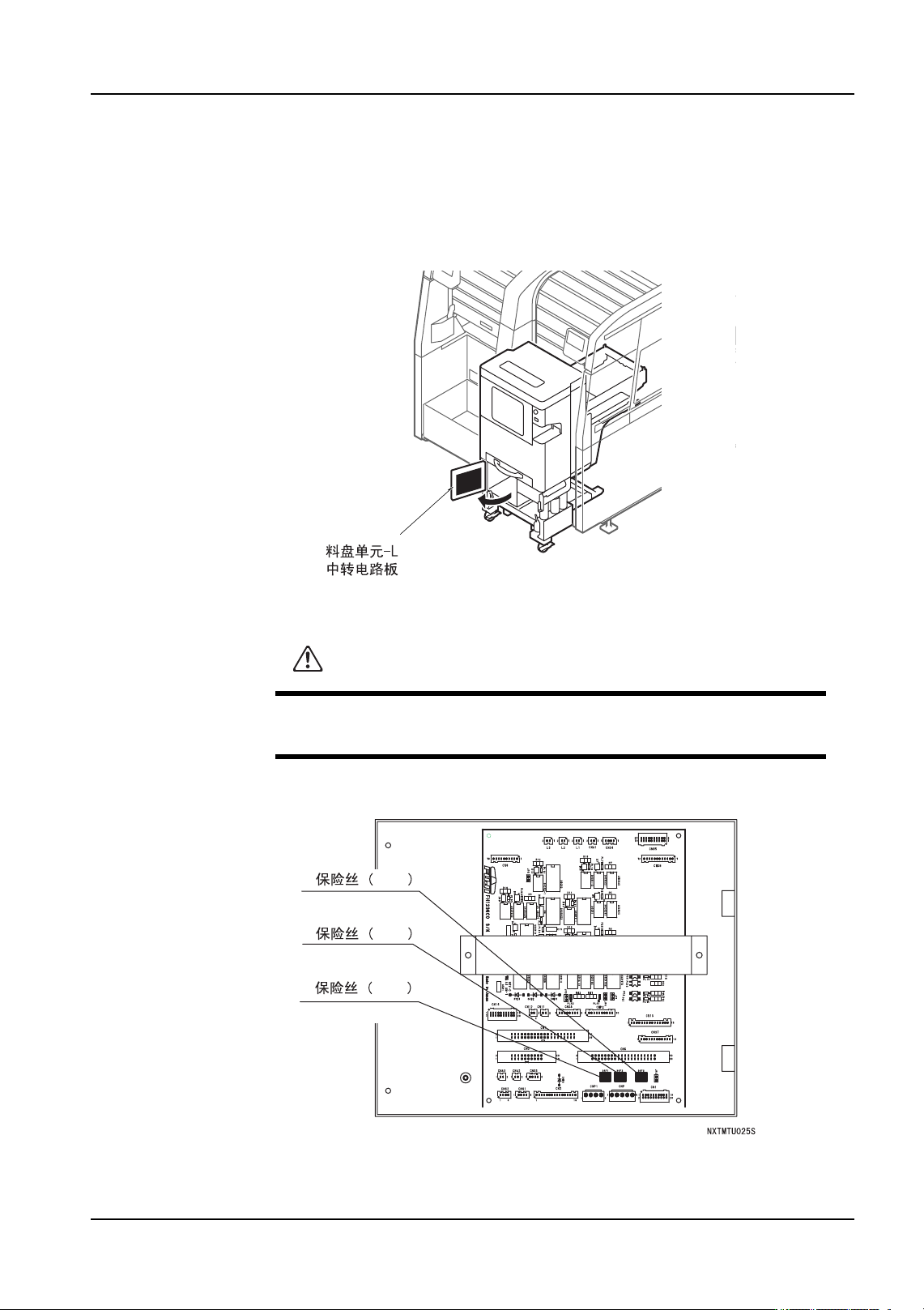

7.15 料盘单元 -L 中转电路板的保险丝的更换
保险丝烧断时，电路板上的 LED 灯灭。更换保险丝前请确认是否烧断。
7.15.1 更换方法
1. 拧松螺丝，打开控制箱的安全门。
2. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。
3. 从中转电路板上拔下保险丝 （34F1，34F2，34F3）并更换。
4. 关紧控制箱的安全门。
注意
·在更换保险丝前，请务必切断电源。
·请用与拆下的保险丝相同容量的保险丝更换。
AIMMTU005
34F3
34F2
34F1
7. 消耗品的更换 QD053-07
188 AIM 机械手册

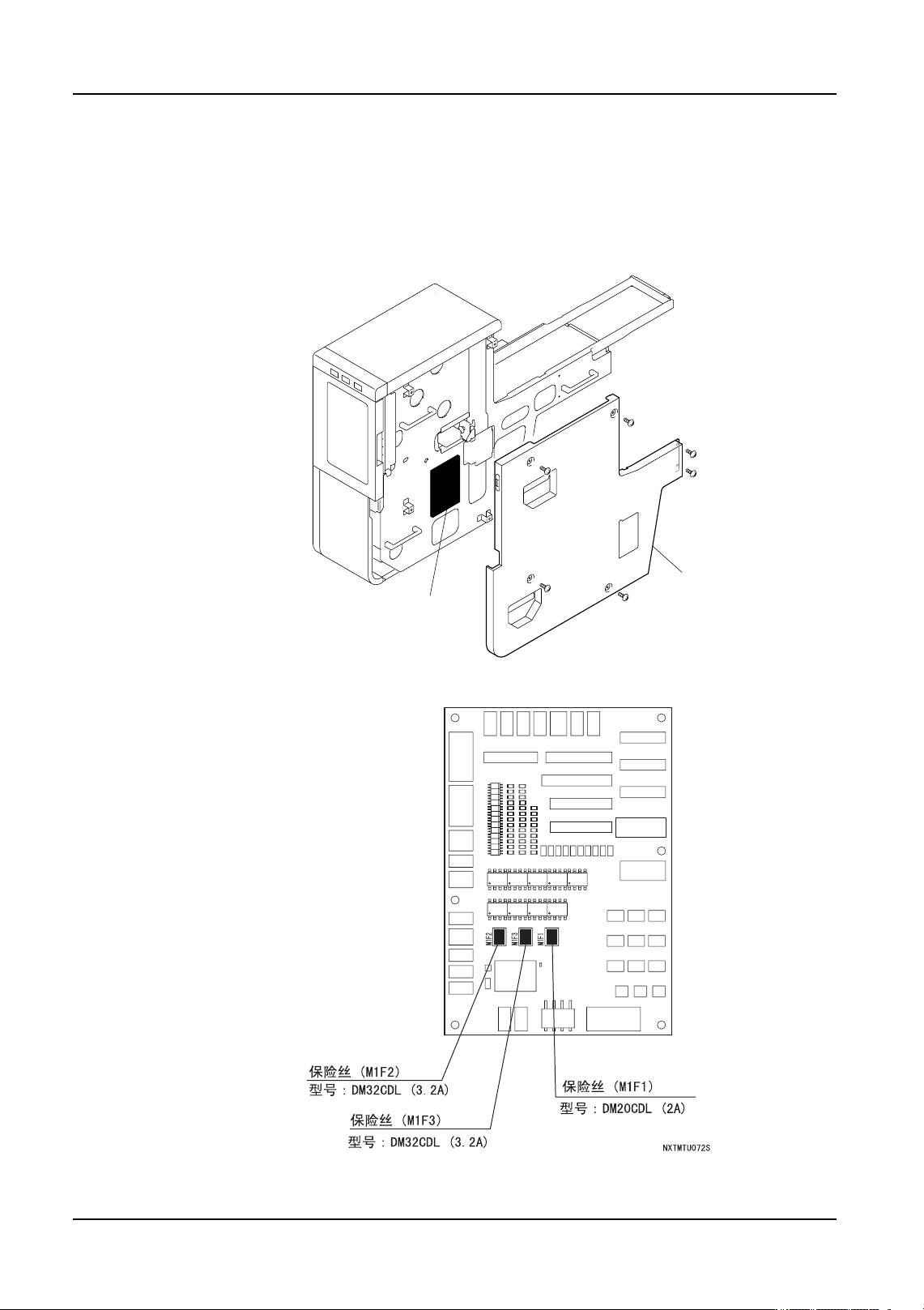

7.16 料盘单元 -M 控制电路板保险丝的更换
7.16.1 更换方法
事前将料盘托架 -M 从机器上取下。
1. 拧松螺丝，拆除侧面的盖板。
2. 从控制电路板上拔下烧断的保险丝 （M1F1，M1F2，M1F3）后进行更换。
3. 请拆除侧面的盖板。
1;70786
Ⲫᵓ
⬠䴶⬉䏃ᵓ
QD053-07 7. 消耗品的更换
AIM 机械手册 189
7.17 真空阀的吸气阀、排气阀、垫圈等的更换
请将吸气阀、排气阀、垫圈等的损耗品与真空泵维修保养套件的新部件进行更换。
7.17.1 更换时期
机器每运转 10,000 小时
7.17.2 准备物品
DOP-300SA 维修保养套件 吸取阀干扰防止橡胶 4
吸·排气阀 12
备用排气阀 4
盖垫 4
密封垫 4
吸取阀备份 4
连接管 1
工具 六角扳手 -
转矩扳手 M5 内六角扳手 （可以将紧固
螺距设定为 8N·m 的扳手）
螺丝刀 No.2
其他 工业用酒精 擦拭清扫用
擦纸 擦拭清扫用
防尘口罩、手套、油性笔 -
