6. 预防保养 QD053-07 126 AIM 机械手册 6.8.2 真空泵过滤器的清扫 1. 将真空管道内设定为大气压。 2. 从本体上拆除盖板。 3. 拧松螺栓，拆下过滤器外壳。 4. 用中性洗涤剂洗涤过滤器外壳。 5. 使用压缩空气吹气清扫滤器外壳，污垢严 重时，请与新品更换。 Side 2
QD053-07 6. 预防保养
AIM 机械手册 125
6.8 每 12000 小时的操作
请进行以下的清扫和加油。
6.8.1 过滤器调节器的清扫
1. 旋转空气投入口的手柄，停止外部供应气源。降低管道内的压力。
2. 从本体上拆除盖板。
3. 拧松安装螺栓，拆下过滤器外壳 Assy。
4. 使用压缩空气吹气清扫过滤器外壳，污垢严重时，请更换新的部品。
6. 预防保养 QD053-07
126 AIM 机械手册

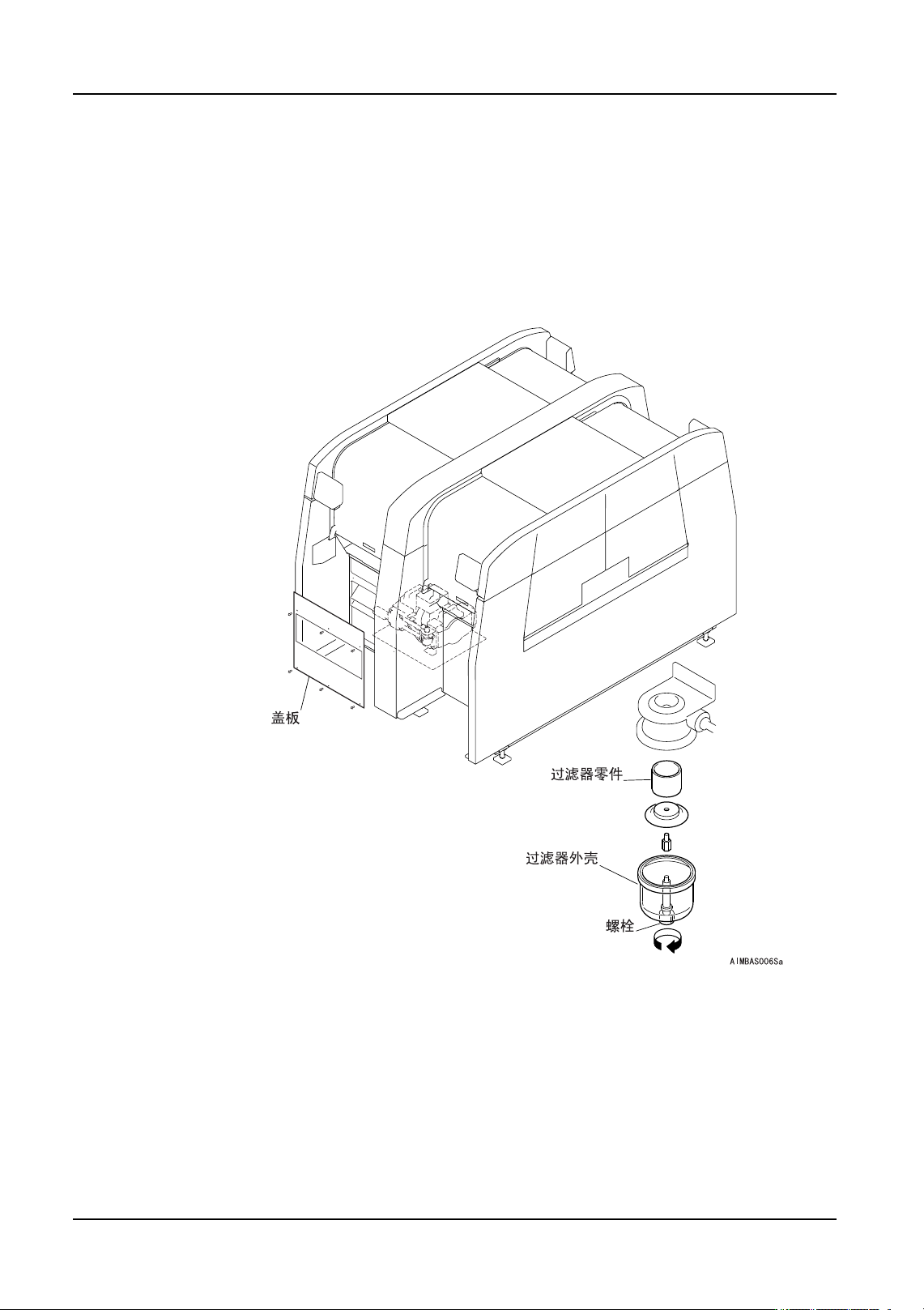

6.8.2 真空泵过滤器的清扫
1. 将真空管道内设定为大气压。
2. 从本体上拆除盖板。
3. 拧松螺栓，拆下过滤器外壳。
4. 用中性洗涤剂洗涤过滤器外壳。
5. 使用压缩空气吹气清扫滤器外壳，污垢严重时，请与新品更换。
Side 2
QD053-07 6. 预防保养
AIM 机械手册 127
6.8.3 料盘元件 -L 风扇过滤器的清扫
1. 拧下 M5 螺栓 （2 根 )，拆下制动器盖罩。
2. 拆下树脂板。
3. 取出过滤器。
4. 吹入压缩空气清扫过滤器或者在污垢严重时更换新的部件。
5. 安装过滤器和树脂板。将制动器盖罩返回到原来位置上。
警告
风扇动作中不能进行操作。有被风扇卷入的危险。
运转中不能进行操作。因为在制动器盖罩被拆下时进行操作，TZ 轴驱动
部分有可能夹住手。
