QD053-07 5. 基本操作
AIM 机械手册 65

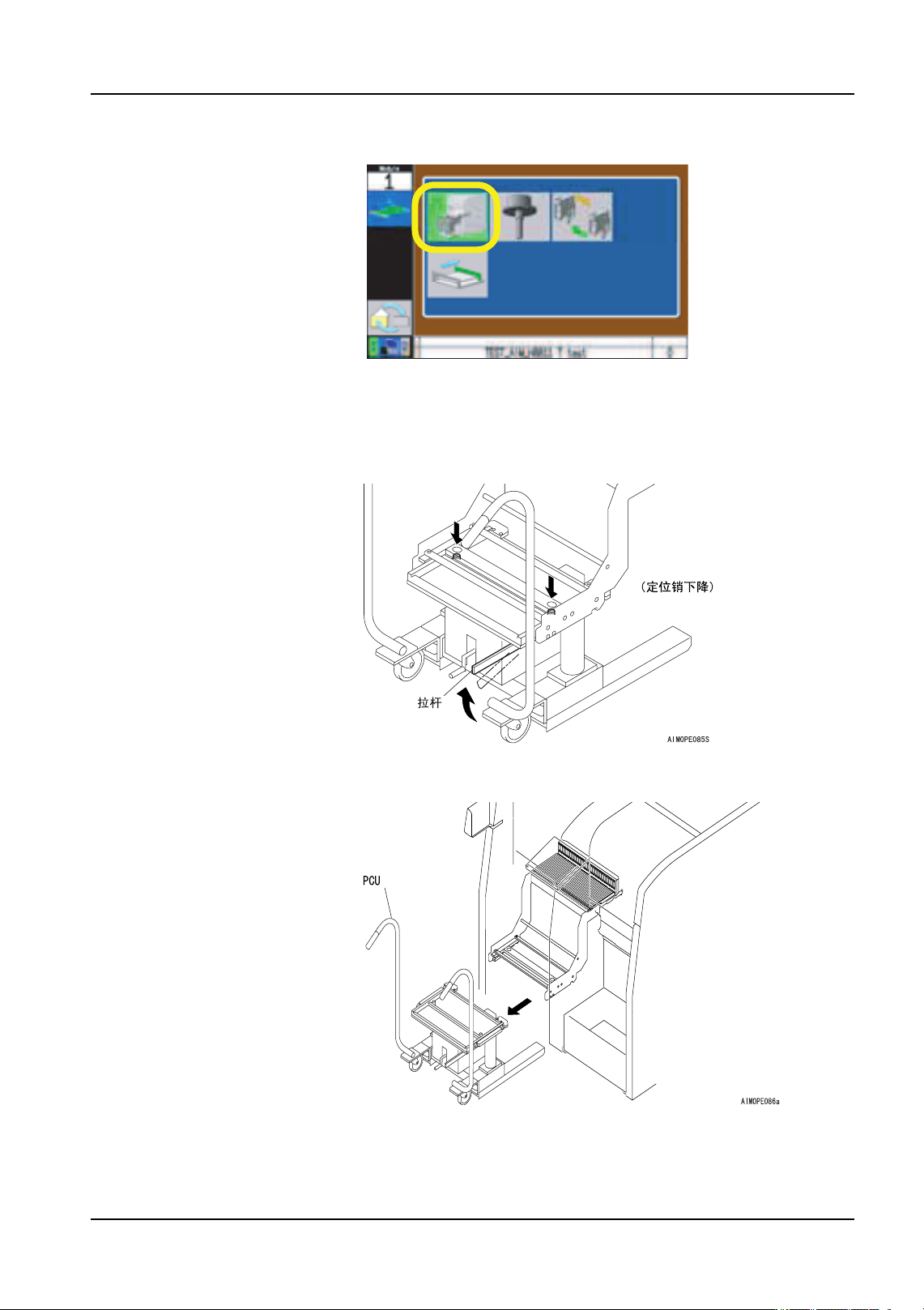

c. 按下箭头键，选择更换托架指令。
d. 按下 「OK」按钮。
9. 将 PCU 的拉杆抬起，松开料盘托架。
注意 )PCU 如果不紧紧地压入模组内就不能进行手柄的操作。
10.慢慢地拉出 PCU，将其从料站托架上脱离。
11.锁定脚轮使 PCU 不要随意移动。
12.将废料带箱安装到机器上。
02SYS-0157
5. 基本操作 QD053-07
66 AIM 机械手册

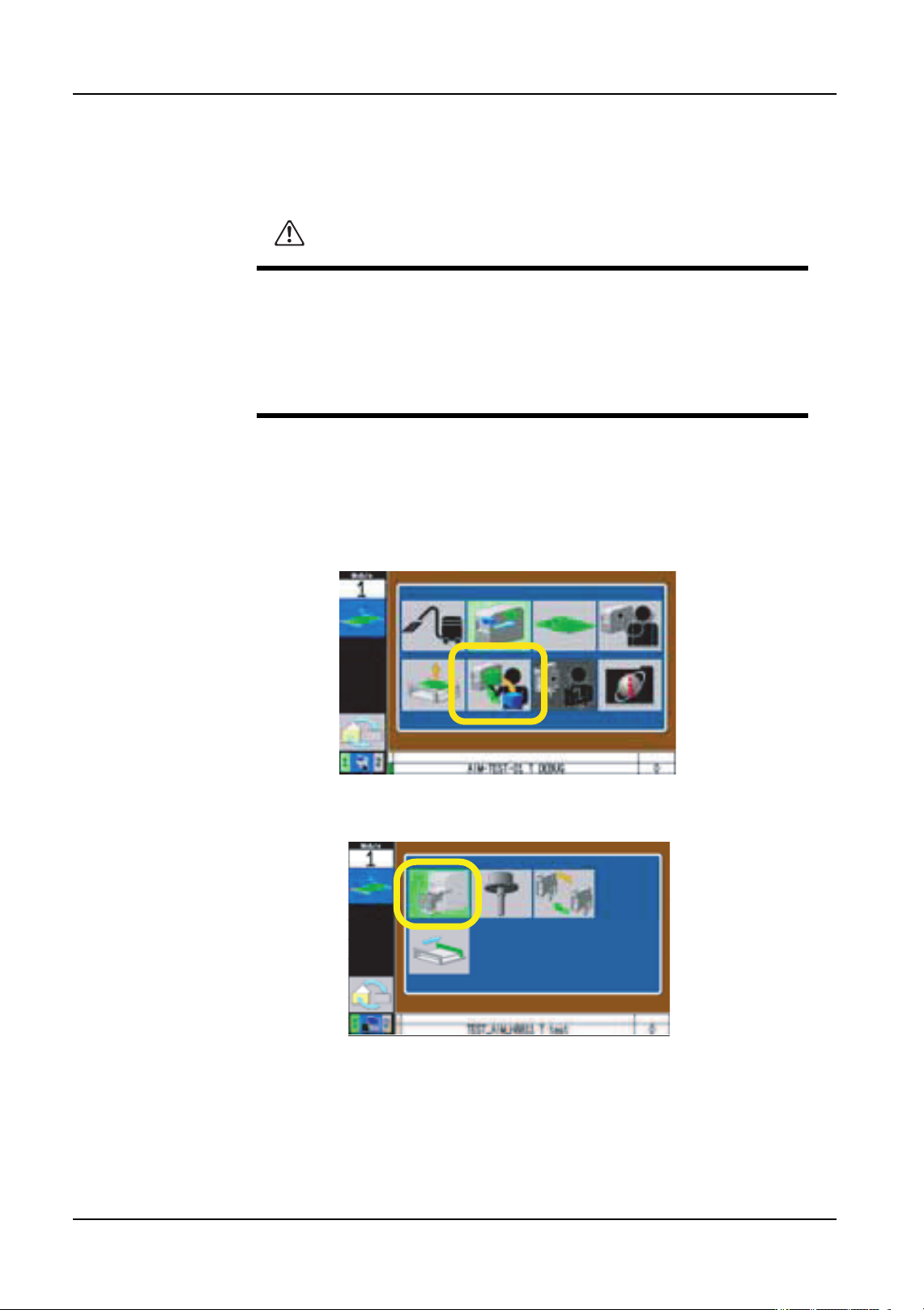

5.2 料盘单元 -L 的拆除 / 安装
从机器 ( 模组 ) 上将料盘单元 -L 卸下，可以方便地进行料站托架的更换等操作。
5.2.1 拆除方法
1. 停止机器 ( 模组 ) 的运转，使其处于 START 等待状态。
2. 按下 「MANUAL」按钮，显示出手动指令。
3. 按下剪头键，选择更换单元示意图。按下 「OK」按钮。
4. 按下剪头键，选择更换托架示意图。
5. 按下 「OK」按钮。将料盘单元 -L 松开。
6. 松开脚轮的锁定，慢慢地将料盘单元 -L 从模组中拉出。
7. 小心地移出料盘单元 -L 后将脚轮锁定。
注意
·在内部搭载料盘的状态下，请不要移动料盘单元 -L，对模组进行料盘单
元 -L 的安装 / 拆除。有可能使元件偏离，从料盘中跳出。
·料盘单元 -L 在向模组安装 / 拆除时，请不要给与冲击而小心地进行。
因为有可能使机器受到损伤。
·料盘单元 -L 安装 / 拆除时，请不要与机器管理电脑托架干扰，请将托
架上升或者左右移开。
02SYS-0163
02SYS-0157
QD053-07 5. 基本操作
AIM 机械手册 67
电源 OFF 时的料盘单元 -L 的拆除
因为不能使用机上编辑，所以将 PCU 安装在料站托架上后，用手动将机器一侧的锁定解除并
拆除。
拆除步骤根据机器的串行号 No. 不同。
〈S/N：000010 ～ 000023 机器的时候〉
1. 拆除脱卸后的料盘单元 -L 的模组旁边的盖板。
2. 将空气阀的旋钮(2处)各自旋转后放掉空气。
3. 慢慢地将料盘单元从机器 ( 模组 ) 上拉出。
4. 将空气阀返回到各自的位置上，安装盖板。
注意
·请在只有不能对机器接通电源时使用这里刊载的方法打开空气阀，拆除
料站托架。通常请不要使用这里的方法。
·操作结束后，请将空气阀返回到原来 ( 关闭的 ) 的位置。
