QD053-07 9. 传感器的调整
AIM 机械手册 259
9.2 搬运轨道进入传感器·送出传感器
搬运轨道电路板传感器是透过式传感器,可以自动地进行灵敏度的调节以便在即使改变搬运
轨道宽度时也可以正确地进行检测。在发生故障时取出电路板等、用手动改变搬运轨道宽度
时，传感器自动调节灵敏度功能被解除并显示错误信息。此时，请按以下中的某一种方法恢
复自动调节灵敏度。
a. 旋转滚珠丝杆使搬运轨道宽度趋向狭窄的方向。（一边看显示在传感器上的进光量一
边使其显示为正值进行旋转。正值显示后自动调节灵敏度功能恢复。）
b. 使用附加软件安装传感器灵敏度。（参考 " 9.2.1 远程调整方法 "。）
c. 使用机器上的安装器放大器，安装传感器灵敏度。（参考 " 9.2.2 机器上的调整方法
"。）
9.2.1 远程调整方法
使用附加软件调整传感器的灵敏度。用此方法 1 次就可以调整在模组上所有的搬运轨道传感
器。
1. 启动附加软件，请从 「前台显示屏」中选择对象的机器的名称。显示出注册画面。
2. 请直接输入用户 ID 或者从指定的选择框中指定。
3. 请正确地输入密码后单击 「注册」。
4. 选择进行调整传感器的模组后单击 「远程操作」。
5. 请选择 「调整搬运轨道传感器的灵敏度」。
6. 请确认电路板等的传感器是否有遮住后按下 「开始」按钮。进行选择模组的电路板通过
传感器的灵敏度的调整。
9. 传感器的调整 QD053-07
260 AIM 机械手册
9.2.2 机器上的调整方法
1. 打开要调节的传感器放大器的盖罩。
2. 请确认 ON 条件开关设定为 "LO"。
3. 按下号码盘一次后，模式显示 「RUN」闪烁，数码显示变成 「AA」。
备注 )如果发生错误，有时会在数码显示上的显示不变化或者显示出其他的项目，但模式显
示被正确地进行。
4. 旋转号码盘使模式显示 「SET」变为闪烁数字，数码显示为 「PH」。
5. 再次按下号码盘后，模式显示为 「SET」点亮，数码显示 「PH」闪烁。
6. 又一次按下号码盘后，此时的传感放大器的设定值 （阈值）闪烁，显示出数码。
7. 旋转号码盘直到显示出标准值 90。
8. 显示屏的显示成为 90 后，按下号码盘并输入此值后，显示出 「PH」。
9. 再次按下号码盘时，模式显示变成 「SET」闪烁。
10.旋转号码盘，模式显示 「RUN」闪烁。数码显示变成 「AA」。
11.再次按下号码盘时，模式显示 「RUN」点亮。数码显示出现在的受光量。
12.遮住调整后的传感器光轴。请确认传感器的 LED 处于关灯状态。
传感器没有正确反应时，请重复上面的步骤。
13.关闭传感器放大器的盖罩。

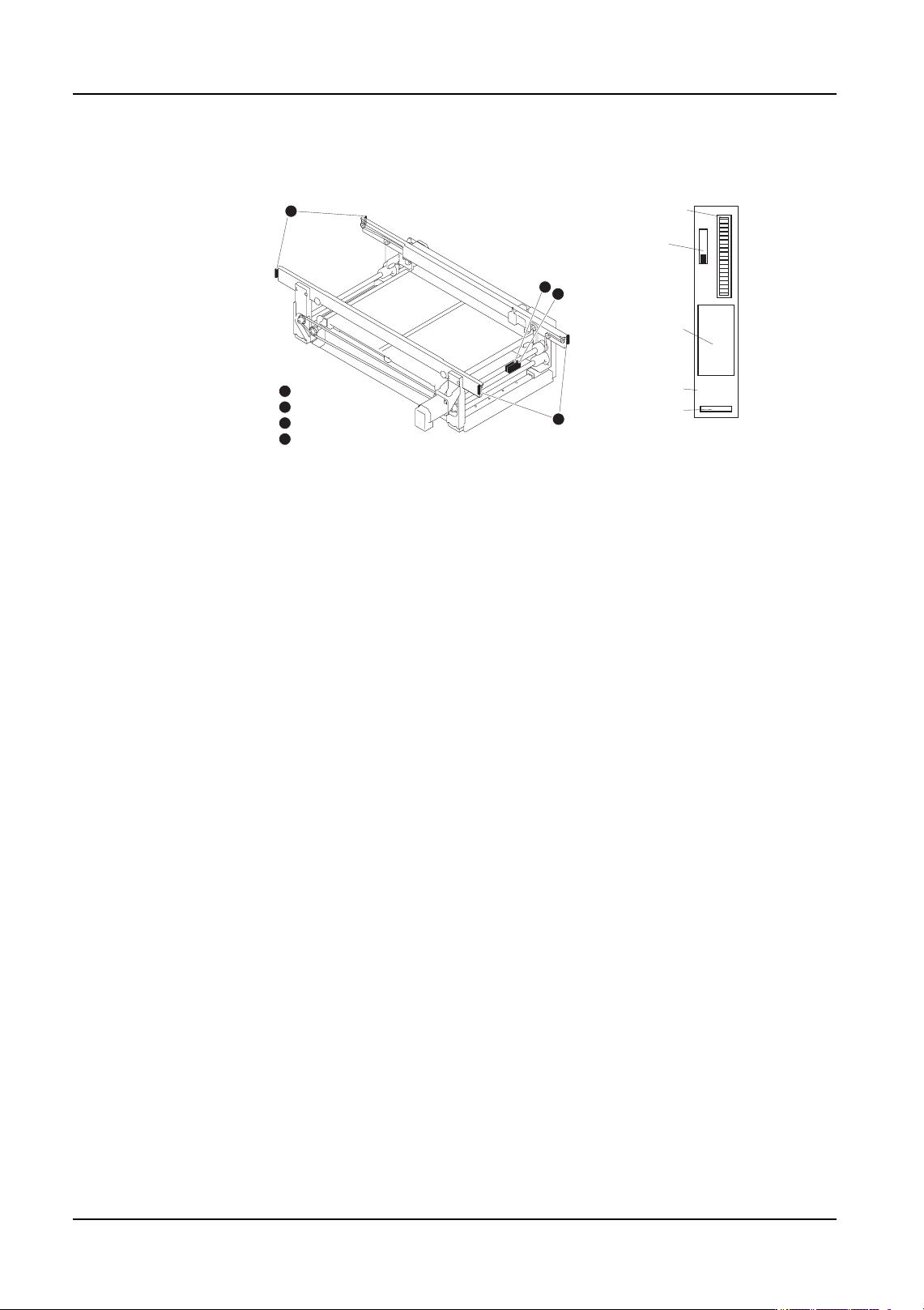

RUN
SET
TMR
ADJ
DO
LO
20
AIMSEN009Sa
2
1
3
4
ᨀ䖤䔼䘧䖯ܹӴᛳ఼
ᨀ䖤䔼䘧䗕ߎӴᛳ఼
ᨀ䖤䔼䘧䖯ܹӴᛳ఼ᬒ఼
ᨀ䖤䔼䘧䗕ߎӴᛳ఼ᬒ఼
োⷕⲬ
᭄ⷕᰒ⼎
ᓣᣛ⼎఼
Ӵᛳ఼ࡼ/('
21ᴵӊᓔ݇
QD053-07 9. 传感器的调整
AIM 机械手册 261
9.3 真空传感器
9.3.1 调整方法
1. 确认在 Side 2 中央配置的真空传感器。
2. 持续按 SET 按钮直至显示出 「LoC」。
3. 持续按箭头键中的任意一个直至 「UnL」显示出，再按 SET 键。
4. 持续按 SET 键 2 秒钟以上后，显示屏变换显示出 「SOG」、「Sor」、「rED」、「Grn」。
5. 反复按箭头键，显示出 「SoG」。
6. 按 SET 按钮后显示出 「HYS」或 「Ynd」。
7. 按箭头键直到显示出 「HYS」。
8. 按 SET 按钮后显示出 「no」或 「nC」。
9. 按箭头键直到显示出 「no」。
10.按 SET 按钮后显示出数值。
11.按箭头键直到显示出 「2.5」。
12.按 SET 按钮后显示出文字。
13.反复按箭头键直到显示出像 「nAn」样的文字。
14.按 SET 按钮，完成传感器的初期设定。
15.按 SET 按钮后，显示屏上 「n_1」和数值交替闪烁。
16.按 "UP" 键后显示出 「n_1」的数值。
17.按箭头键将闪烁的数字设定为 「0」。
备注 )如 10 秒以内未进行下一步操作的话，显示屏将自动地切换到另一方的显示。按任意一
个箭头键，显示屏返回到原来的显示。
18.按 SET 按钮更改第二位数的数字。
19.按箭头键将第二位数的数字设定为 「9」。
20.按 SET 按钮更改第三位数的数字。
21.按箭头键将第三位数的数字设定为 「5」。
22.按 SET 按钮更改记号位置。
23.按箭头键将记号表示更改为 「┛」。此记号表示选择了负记号。
24.如输入了正确的数值 -59.0，请不要再按任何的键。显示屏上自动地交替显示「n_1」和
设定值。
25.按 SET 按钮。再一次按 SET 按钮后显示出现在的测定值。
26.反复按 SET 按钮键直至显示出 「UnL」。
27.反复按箭头键直到显示屏的显示变为 「LoC」。按 SET 按钮后完成设定操作。
