7. 消耗品的更换 QD053-07 200 AIM 机械手册 MEMO:
QD053-07 7. 消耗品的更换
AIM 机械手册 199
真空泵的安装
1. 请按照与拆除相反的步骤，将真空泵放入机器内固定。

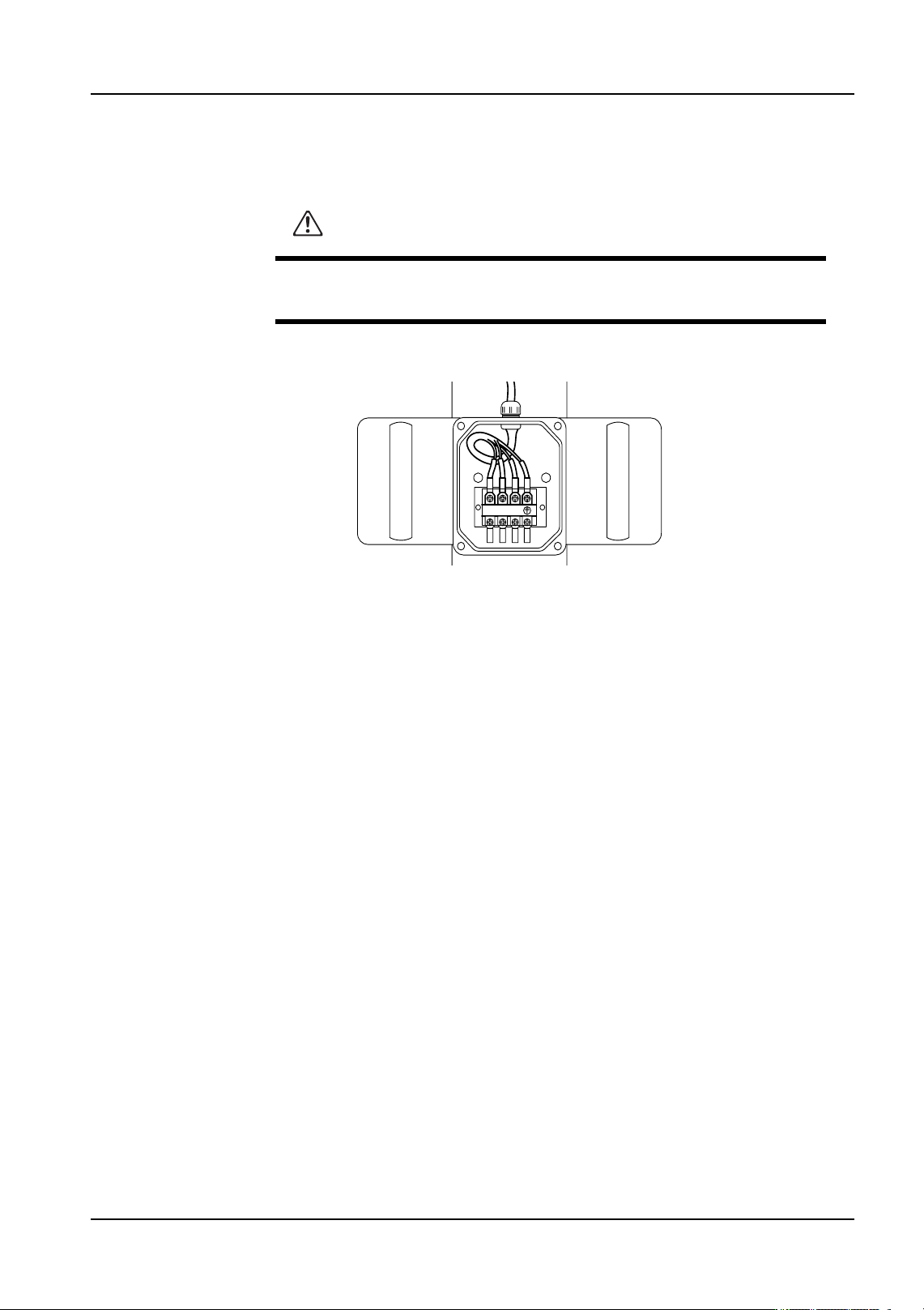

2. 如下图所示，请对接线台 （Earth,W,V,U）布线。
警告
请必须在 2 人以上进行操作。决不要在勉强的姿势下抬起泵。有可能使腰
受伤。
89:
1;7%$6
7. 消耗品的更换 QD053-07
200 AIM 机械手册
MEMO:
QD053-07 8. 部件的更换
AIM 机械手册 201
8. 部件的更换
8.1 元件相机的更换
相机盖罩，灯具，变焦镜以及相机主体是作为一个单元来处理的。不能仅对其中的单个部件
的进行更换。
8.1.1 必要工具
十字型螺丝刀， 3mm 六角扳手。
8.1.2 操作时间
旧灯具 / 相机单元的卸下→新单元安装为止约 12 分钟。
8.1.3 更换方法
1. 拉出模组。( 详细参考 " 5.1 料站托架的拆除 / 安装 "。)
2. 打开安全门。
3. 将主电源开关 OFF。

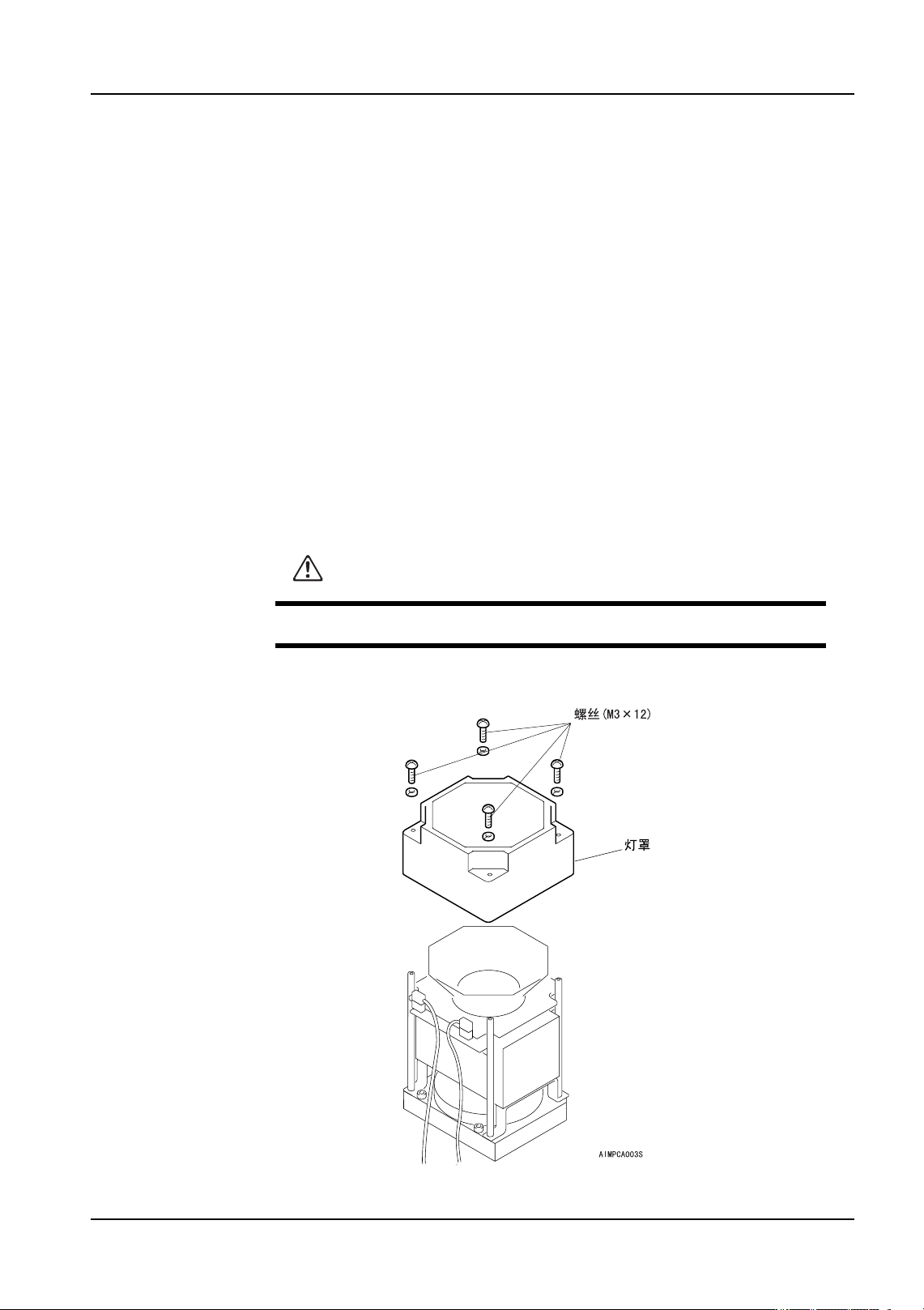

4. 用螺丝刀拧松并取下用来固定灯罩的螺丝 (4 根 )。
警告
在更换元件相机前，务必切断机器主电源。
