5. 基本操作 QD053-07 56 AIM 机械手册 4. 将 PCU 的导轨插入到轨道 中，将 PCU 紧紧地压 入直到碰到阻停块为止。 5. 按下 「MANUAL 」按钮，显示出手动指令。 注意 )PCU 如果不紧紧地压入模组内就不能进行手柄的操作。 6. 用手动操作指令，将料站托架从机器上松 开。 a. 按 下 「MANUAL」按钮。 b. 按下箭头键，选择更换单元示意图，按下 「OK」按钮。 02SYS-0163
QD053-07 5. 基本操作
AIM 机械手册 55
5. 基本操作
5.1 料站托架的拆除 / 安装
此操作使用 PCU 和 PSU( 两者都是选项 )，在机器和 PSU 之间进行料站托架的移动。
请事前将 PSU 的高度与电路板的搬运高度对接安装。(PSU 高度的调整的要点请参考「AIM 安
装手册」。)
5.1.1 拆除方法
使用 PCU 将料站托架从机器上拆除，收存在 PSU 上。
1. 停止机器 ( 模组 ) 的运转，使其处于 START 等待状态。
2. 拆除废料带箱，将 PCU 向机器布置。
3. 旋转 PCU 下部的摇手柄，将标尺与电路板的高度对齐。
备注 )标尺表示电路板的搬运高度 (mm)。请注意不要使指针超出标尺的红色范围部分 (880 以
下 980 以上 )。
注意
操作前请确认 PSU 的脚轮支点是否锁定。
5. 基本操作 QD053-07
56 AIM 机械手册

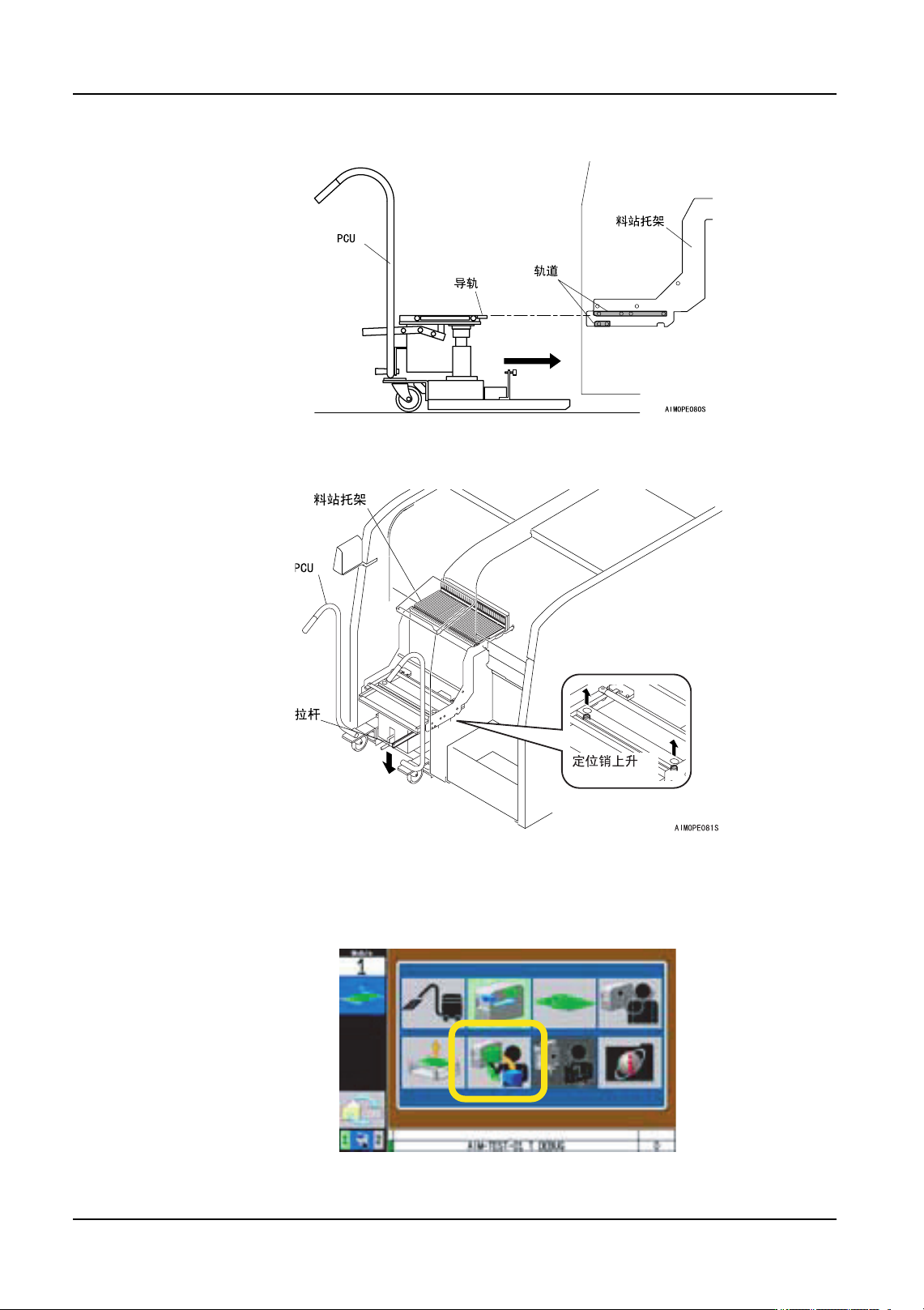

4. 将 PCU 的导轨插入到轨道中，将 PCU 紧紧地压入直到碰到阻停块为止。
5. 按下 「MANUAL」按钮，显示出手动指令。
注意 )PCU 如果不紧紧地压入模组内就不能进行手柄的操作。
6. 用手动操作指令，将料站托架从机器上松开。
a. 按下 「MANUAL」按钮。
b. 按下箭头键，选择更换单元示意图，按下 「OK」按钮。
02SYS-0163
QD053-07 5. 基本操作
AIM 机械手册 57
c. 按下箭头键，选择更换托架指令。
d. 按下 「OK」按钮。
7. 慢慢地拉出 PCU，将料站托架从机器中拉出。
8. 接下来将料站托架放在 PSU 上。
将料站托架的滚轮装载在 PSU 的导轨上，将 PCU 紧紧地压入直到碰到阻停块为止。
02SYS-0157
