6. 预防保养 QD053-07 148 AIM 机械手册 · 开 始 使 用 洗 净 器 时 ， 请 用1～2个 吸 嘴 进 行 试 验 ， 请 确 认 吸 嘴 的 涂 敷 是 否 有 障 碍 。 · 洗净后立即将残留在吸嘴中的洗净液用空气枪除去 。另外 ，请重充分进行洗净液 污垢的管理。注意不要使吸嘴产 生逆向污染。
QD053-07 6. 预防保养
AIM 机械手册 147
备注 )因为 0603 用吸嘴清扫治具 （AA4XY01）的通条非常细，所以在破损的时候只要更换就
可以了。参考以下表格，请另外购买、更换通条。
与吸嘴尺寸相吻合的清扫用的通条的选择
有内径的前端和内部不同的吸嘴。请参考下表选择适合清扫的吸嘴。使用不合适的通条时，
有可能使吸嘴破损。
关于超声波洗净器的使用
使用超声波洗净器的清扫吸嘴的时候，请遵守以下要点。
·洗净器 :60W 以上、眼镜、贵金属用的东西
·洗净液 : 以乙醇酒精、异丙醇酒精为主要成分的东西
·洗净时间 : 约 15 分钟
·对于贴有 2D 编码粘纸的吸嘴，请不要使用超声波洗净器。有用 2D 激光刻度的吸
嘴可以用超声波洗净器进行洗净。

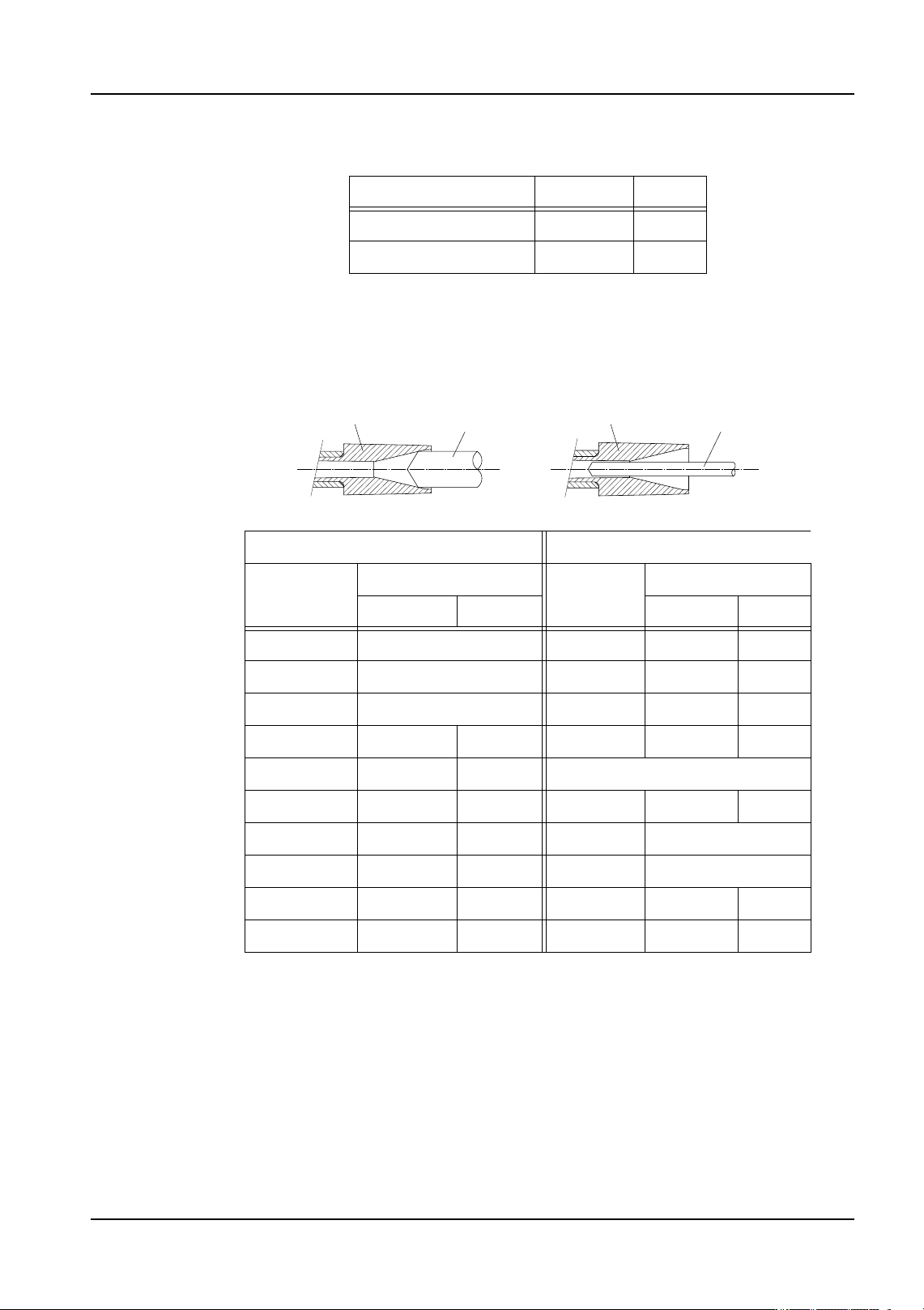

吸嘴直径 ( 对象元件 ) 图号 名称
φ 0.3(0603 用 ) PB7590 通条
φ 0.4(1005 用 ) PB7590 通条
〈H08 吸嘴工作头用吸嘴〉 〈H04 吸嘴工作头用吸嘴〉
吸嘴直径 通条直径 吸嘴直径 通条直径
( 上面刻印 ) 前端 里面 前端 里面
φ 0.3 ( 推荐用超声波洗净 ) φ 1.0 φ 0.6 φ 0.35
φ 0.4 ( 推荐用超声波洗净 ) φ 1.3 φ 0.9 φ 0.6
φ 0.7 φ 0.35 φ 1.8 φ 0.9 φ 0.6
φ 1.0 φ 0.6 φ 0.35 φ 2.5 φ 1.9 φ 0.6
φ 1.3 φ 0.9 φ 0.35 〈H01 吸嘴工作头用吸嘴〉
φ 1.8 φ 0.9 φ 0.35 φ 1.0 φ 0.6 φ 0.35
φ 2.5 φ 1.9 φ 0.35 φ 1.3 φ 0.9
φ 1.3A φ 0.9 φ 0.6 φ 1.8 φ 0.9
φ 1.8A φ 0.9 φ 0.6 φ 2.5 φ 1.9 φ 1.35
φ 2.5A φ 1.9 φ 0.6 - - -
ఈ
䗮ᴵ
ఈ
䗮ᴵ
1;71=&6
ఈࠡッ䚼ߚⱘ⏙ᠿᯊఈ䞠䴶⏙ᠿᯊ
6. 预防保养 QD053-07
148 AIM 机械手册
·开始使用洗净器时，请用1～2个吸嘴进行试验，请确认吸嘴的涂敷是否有障碍。
·洗净后立即将残留在吸嘴中的洗净液用空气枪除去。另外，请重充分进行洗净液
污垢的管理。注意不要使吸嘴产生逆向污染。
QD053-07 6. 预防保养
AIM 机械手册 149
6.9.4 吸嘴真空过滤器的清扫
吸嘴真空压力异常的警告显示后请清扫吸嘴真空过滤器。
关于洗涤用篓
吸嘴真空过滤器使用另外贩卖的篓后使操作容易。可以放入洗涤用的篓子内的过滤器的个
数如下所示。
·H04、H08、H12S 吸嘴用过滤器：最大 40 个
·H01 吸嘴用过滤器：最大 20 个
〈H01 吸嘴工作头〉

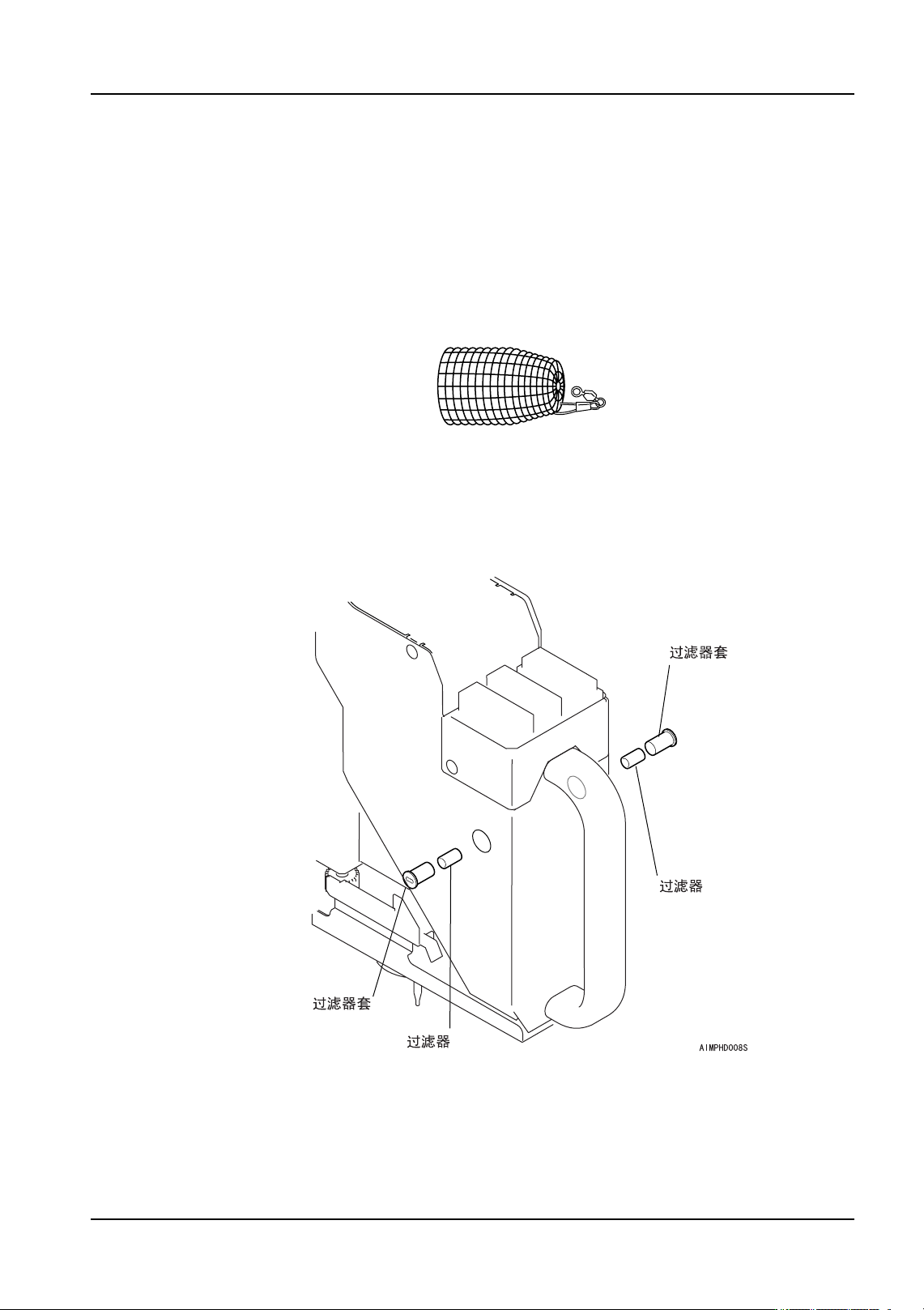

1. 拆下贴装工作头。（详细请参考 " 5.3 贴装工作头的拆除 / 安装 "。)
2. 使用一字型螺丝刀，松开过滤器套并卸下过滤器。
3. 将过滤器盖罩浸在中性洗涤剂溶液中进行洗净。污垢严重时，请更换新的部件。
备注 )将收存在过滤器套中的过滤器放入用于洗涤的选项盒中 （K1325A）。请在中性洗涤剂
中浸泡 5 分钟后用超声波洗涤器洗涤。
1;73+'
