QD053-07 8. 部件的更换 AIM 机械手册 229 8.13 料站托架·基座部份插座的更换 万一分解料站托架·基座部分的 时候，请按照下述要点组装插座。 8.13.1 更换方法 1. 将主电源开关 OFF，切断机 器的电源。 2. 在料站托架和托架基座上的图示位置上 有用于布线的组合插座。 3. 万一产生有必要拆除插座而分解插座后 ，在复原时请对齐侧面的识别线装上 插座。 注意 插座的连接以及拆除，请必须 在切断电源后进行。 …
8. 部件的更换 QD053-07
228 AIM 机械手册

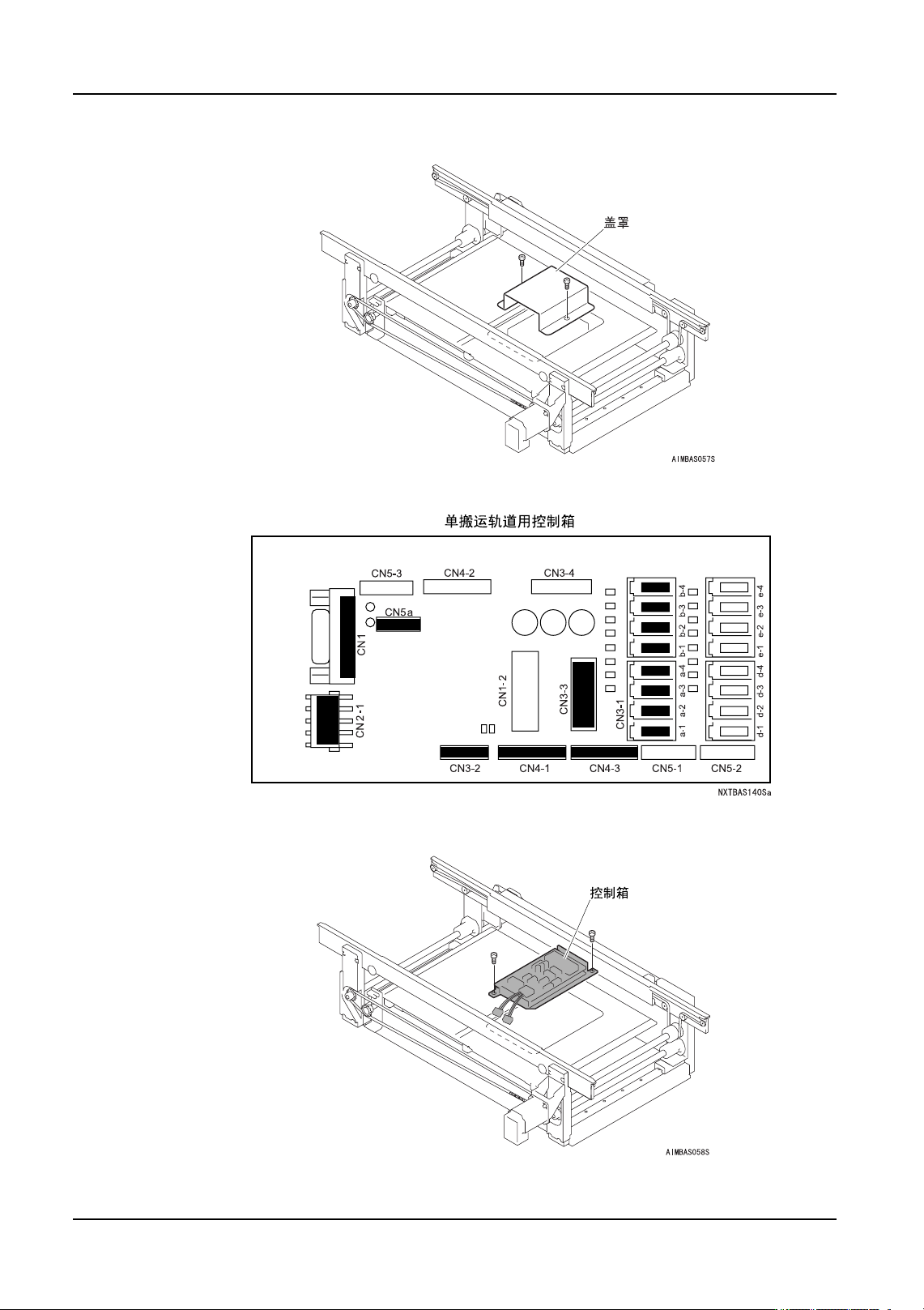

3. 拆下螺丝 (2 根 )。取下搬运轨道控制箱的盖罩。
4. 从搬运轨道控制箱，拆除■所显示部分的插头。
5. 拆下螺栓 (2 根 )，拆除搬运轨道控制箱。
6. 以与拆除相反的步骤安装新的控制箱。
QD053-07 8. 部件的更换
AIM 机械手册 229

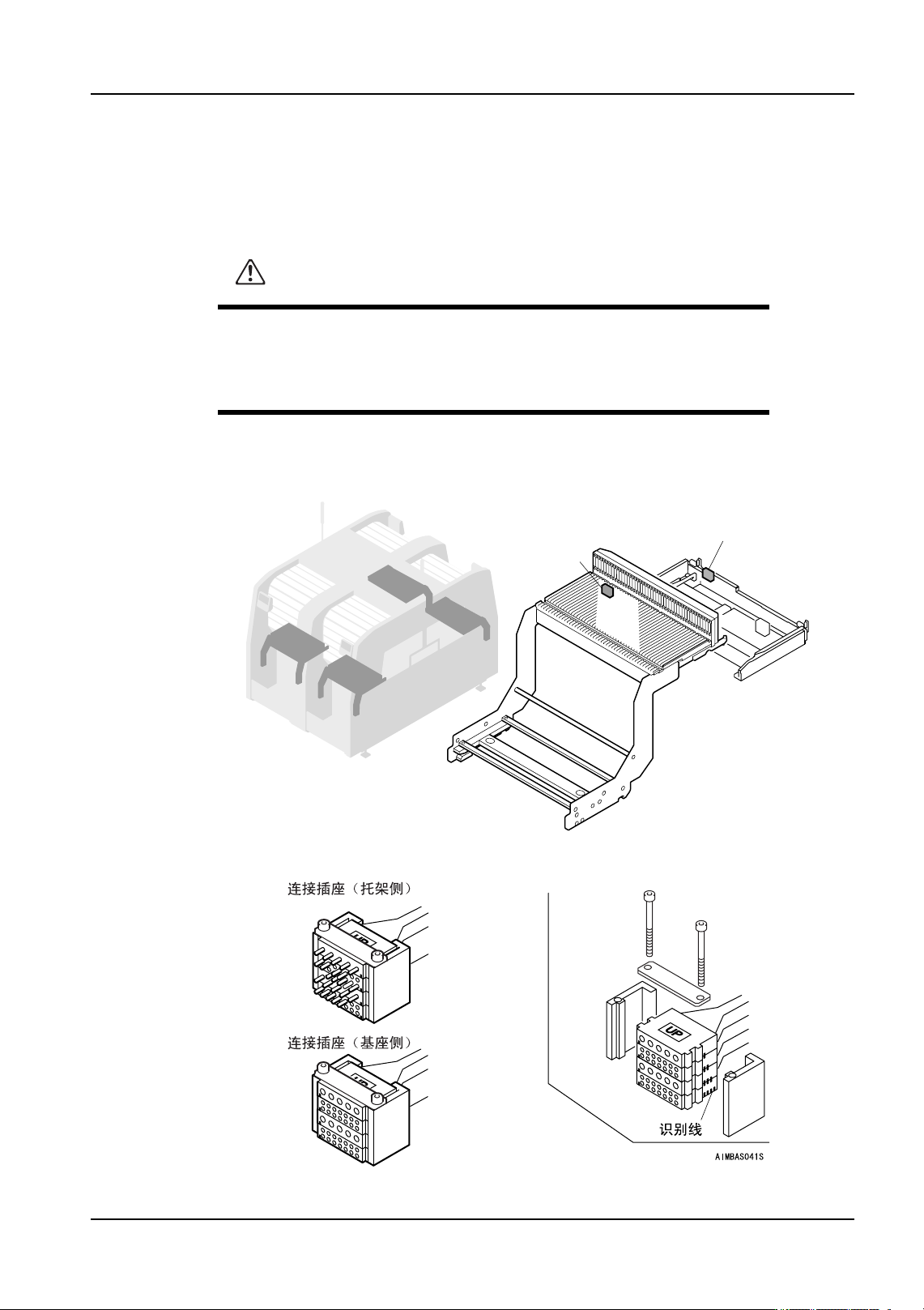

8.13 料站托架·基座部份插座的更换
万一分解料站托架·基座部分的时候，请按照下述要点组装插座。
8.13.1 更换方法
1. 将主电源开关 OFF，切断机器的电源。
2. 在料站托架和托架基座上的图示位置上有用于布线的组合插座。
3. 万一产生有必要拆除插座而分解插座后，在复原时请对齐侧面的识别线装上插座。
注意
插座的连接以及拆除，请必须在切断电源后进行。
分解插座时，尽量不要在复原时以错误的步骤进行，请对齐侧面的识别
线。
$,0%$66E
䖲ᦦᑻ
˄ᠬᶊջ˅
䖲ᦦᑻ
˄ᑻջ˅
8. 部件的更换 QD053-07
230 AIM 机械手册

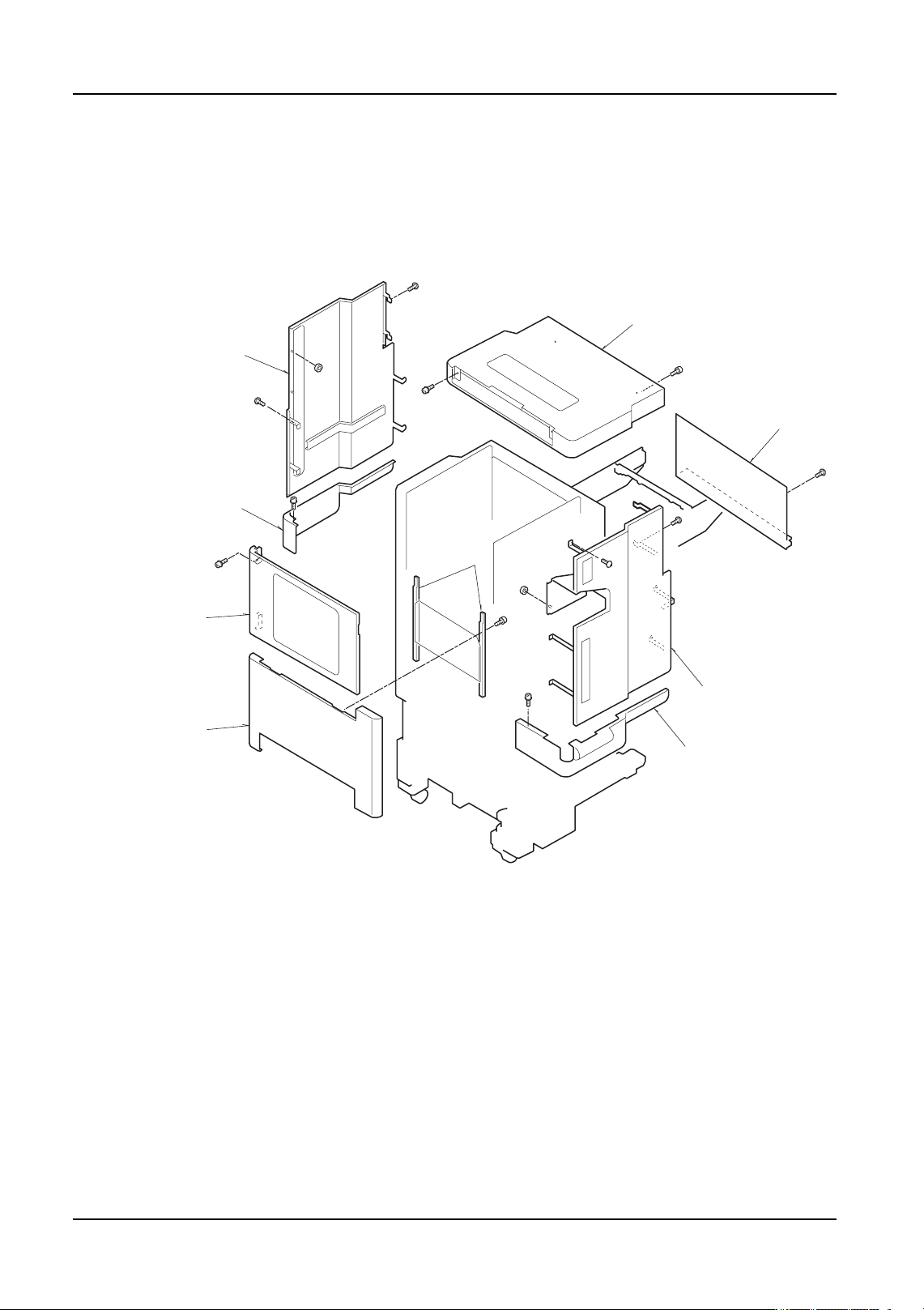

8.14 料盘单元 -L 盖板的拆除·安装
8.14.1 料盘单元 -L 盖板的构成部件
这个构成部件图表示从各个部件引出的号码大体上是其拆除步骤。各个部件的拆除请按照
号码顺序、各个部件的安装请按照相反的步骤进行。
1. 后盖板
2. 顶盖板
3. 前侧轨道
4. 前盖板
5. 侧盖板 （上部右侧）
6. 侧盖板 （上部左侧）
7. 前门
8. 侧盖板 （下部左侧）
9. 侧盖板下 （下部左侧）
3
7
9
4
6
2
1
5
8
AIMMTU010
