QD053-07 5. 基本操作 AIM 机械手册 71 安装料盘单元 -L 1. 将料盘单元 -L 面向机器 ( 模组 ) 布置。 2. 将料盘单元 -L 的 滚轮与料站基座的导轨对齐。紧紧地 压入料盘单元 -L 直到碰到机器内 的阻停块为止。料盘单元 - L 自动地锁定在机器上。 警告 在将料盘单元压入机器时，请确认 料盘单元盒基座之间是否有别的操 作 者。存在在料盘单元和本机器之间 将身体夹住而造成重伤和压死的危 险。
5. 基本操作 QD053-07
70 AIM 机械手册

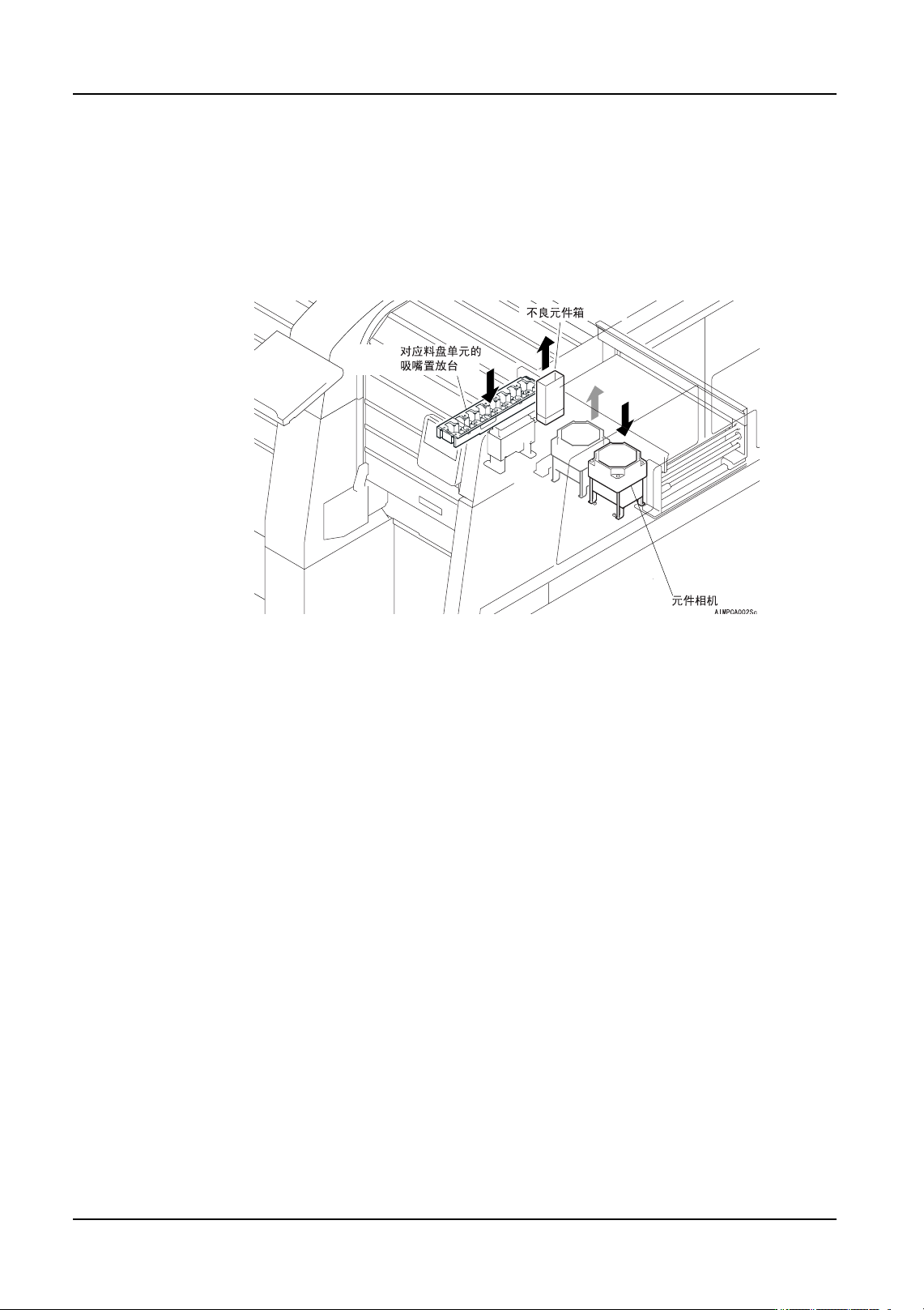

3. 拆除不良元件箱。
4. 将吸嘴置放台与料盘单元 -L 进行更换 ( 更换方法的详细内容请参考 " 5.4 吸嘴置放台的
拆除 / 安装 ")。
5. 将元件相机设置在模组内的中央时，拆除后请安装在右侧。( 详细内容请参考 " 8.1 元
件相机的更换 ")
6. 拆除废料带输送槽。( 拆除方法的详细内容请参考 " 5.5.3 废料带输送槽和盖罩 ")
QD053-07 5. 基本操作
AIM 机械手册 71
安装料盘单元 -L
1. 将料盘单元 -L 面向机器 ( 模组 ) 布置。
2. 将料盘单元 -L 的滚轮与料站基座的导轨对齐。紧紧地压入料盘单元 -L 直到碰到机器内
的阻停块为止。料盘单元 -L 自动地锁定在机器上。
警告
在将料盘单元压入机器时，请确认料盘单元盒基座之间是否有别的操作
者。存在在料盘单元和本机器之间将身体夹住而造成重伤和压死的危险。
5. 基本操作 QD053-07
72 AIM 机械手册
5.3 贴装工作头的拆除 / 安装
贴装工作头和吸嘴置放台使用相互对应的型号和组合。（参考 " 2.2 贴装工作头的构成部分
"、" 2.9 吸嘴更换器主体的构成部分 "）
5.3.1 安装方法
1. 停止机器 ( 模组 ) 的运转，使其处于 START 等待状态。
2. 按下操作面板的 「MANUAL」按钮。显示出手动指令。
3. 使用箭头键，选择更换单元示意图。按下 「OK」按钮。
4. 使用箭头键，选择更换贴装头示意图。按下 「OK」按钮。
5. 按下 START 按钮后，贴装工作头移动到更换位置， 贴装工作头的电源被切断。
备注 )在模组上搭载有料盘单元 -L 时，此时显示出拆除料盘单元的向导画面。请根据向导画
面拆除料盘单元 -L，进入到下一个步骤。
6. 打开安全门。
注意
·打开安全门时请将其完全抬气。如果将安全门在中途位置停止时，有落
下的危险。
02SYS-0163
02SYS-0157
