QD053-07 6. 预防保养
AIM 机械手册 133
6.8.7 变更搬运轨道宽度的滚珠丝杆的加油

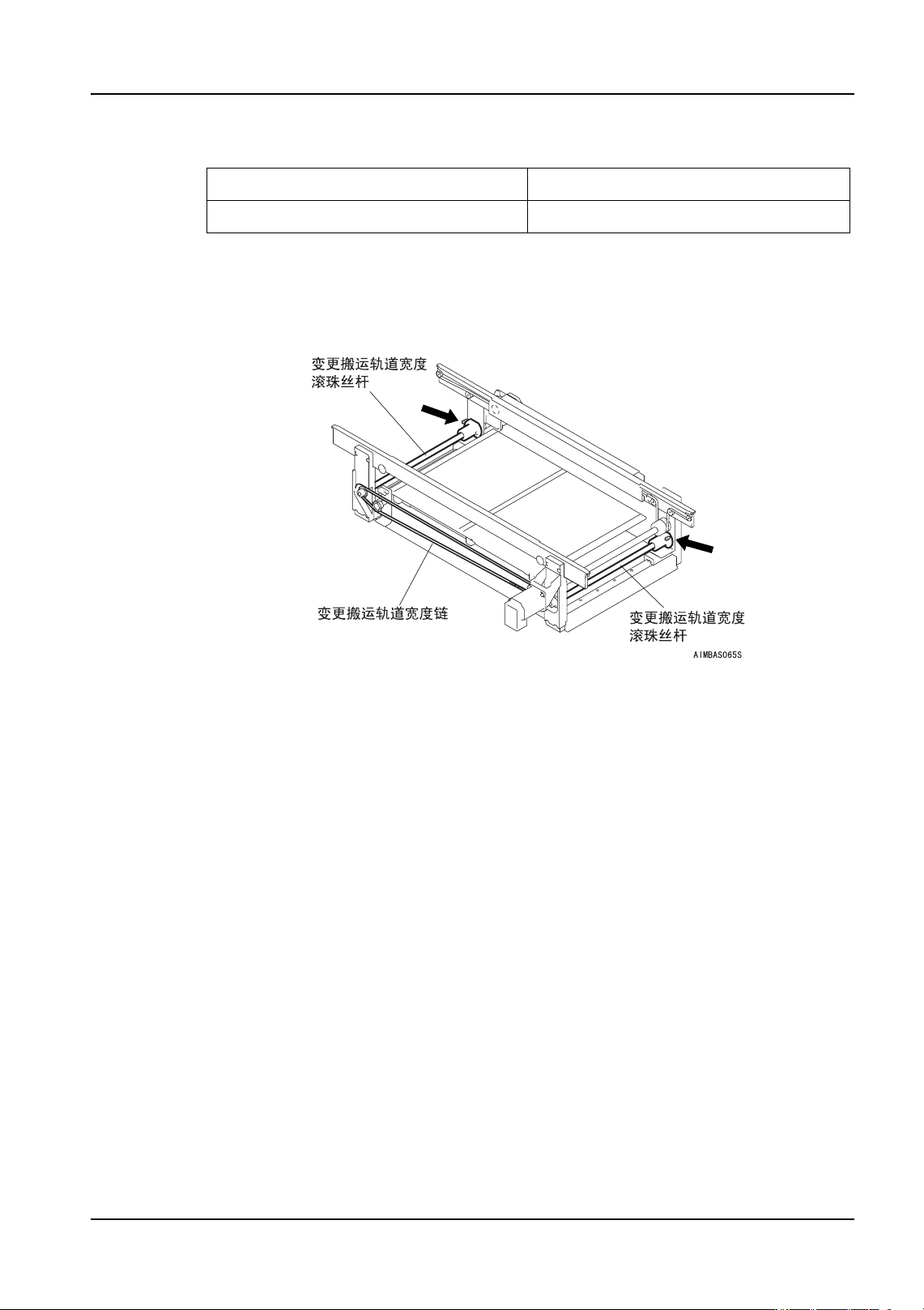

1. 将搬运轨道调整到最大宽度。
2. 使用注油枪，将指定的润滑油薄薄地涂在螺母的螺纹处。
3. 请用回丝插去挤压出的旧润滑油。
润滑油 加油处
Daphne Exponex No.2( 出光 ) 变更搬运轨道宽度的滚珠丝杆螺母
6. 预防保养 QD053-07
134 AIM 机械手册
6.8.8 变更搬运轨道宽度链的检查
1. 检查在链上是否有锈，损伤等。
2. 确认链的绕度量是否在基准范围内并且。

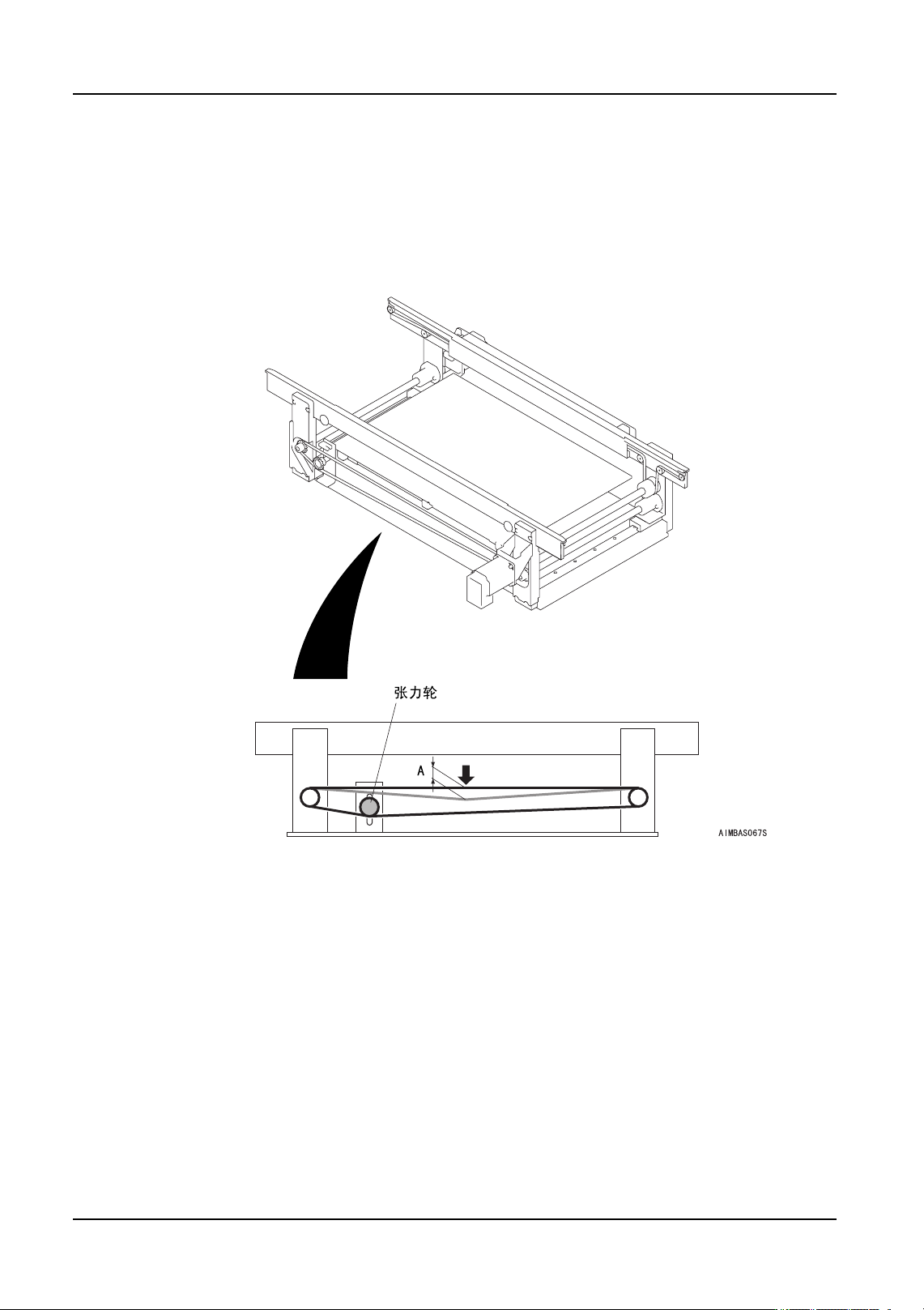

a. 将链的中央部从上方用 500g 的力向下按压
b. 确认此时的链的绕度量 （A）在 9 ～ 11mm。
3. 链的绕度量不在基准范围内时，请按一下要领进行调整。
a. 松开张力轮。
b. 将张力轮进行上下滑动，以上述的绕度量进行设定
c. 将张力轮以规定的转矩进行固定。（规定转矩：13N·m）
QD053-07 6. 预防保养
AIM 机械手册 135
6.8.9 料盘单元 -L 驱动部的加油
〈TZ 轴滚珠丝杆〉
1. 准备润滑油枪。
2. 拆下料盘单元 -L( 详细请参考 " 5.2 料盘单元 -L 的拆除 / 安装 ")。

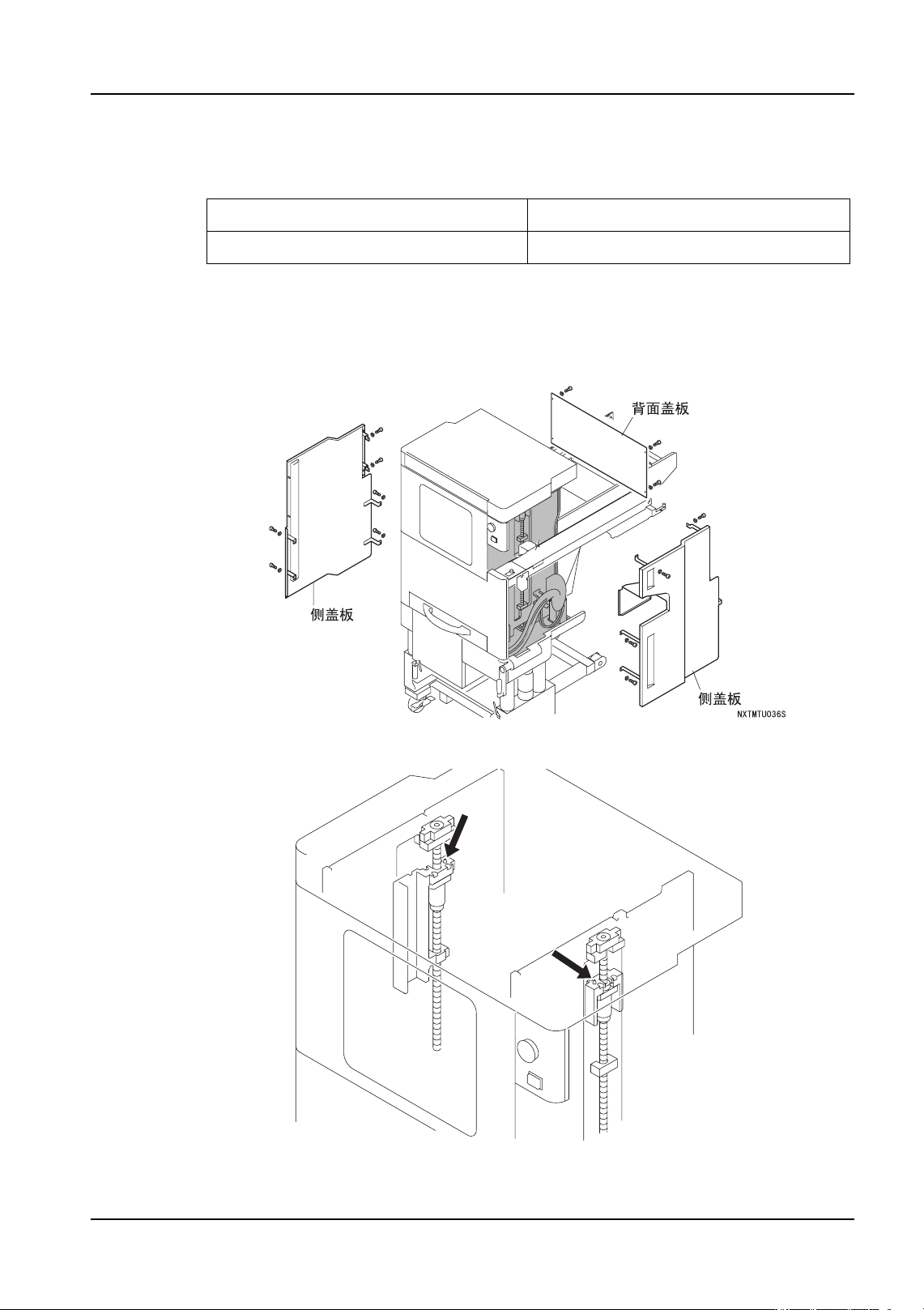

3. 请拆下背面和侧面的盖罩 ( 详细请参考 " 8.14 料盘单元 -L 盖板的拆除·安装 ")。
4. 使用润滑油枪，适量地给油嘴加指定润滑油。
润滑油 加油处
Daphne Exponex No.2( 出光 ) TZ 轴滚珠丝杆
