QD053-07 6. 预防保养
AIM 机械手册 127
6.8.3 料盘元件 -L 风扇过滤器的清扫

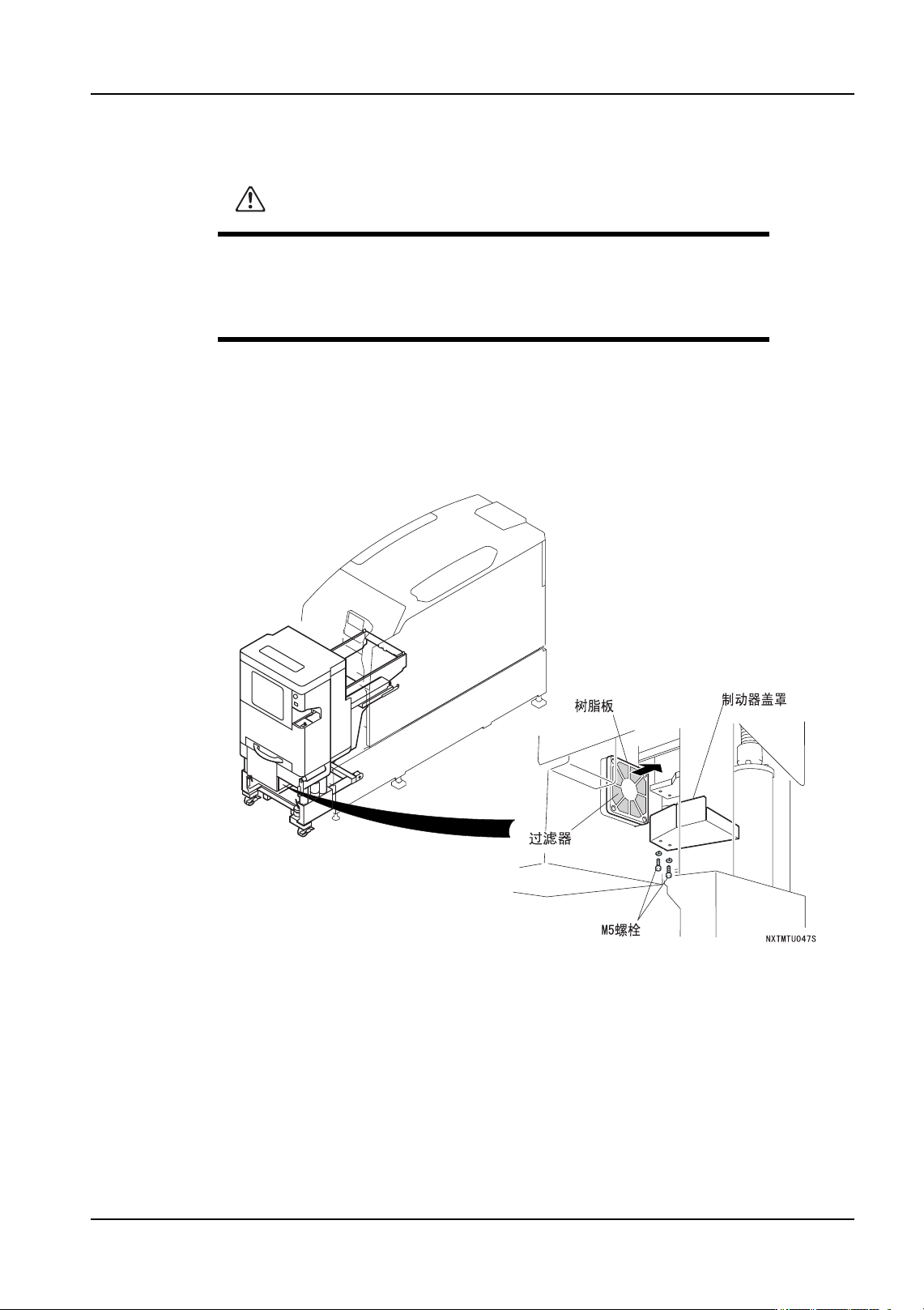

1. 拧下 M5 螺栓 （2 根 )，拆下制动器盖罩。
2. 拆下树脂板。
3. 取出过滤器。
4. 吹入压缩空气清扫过滤器或者在污垢严重时更换新的部件。
5. 安装过滤器和树脂板。将制动器盖罩返回到原来位置上。
警告
风扇动作中不能进行操作。有被风扇卷入的危险。
运转中不能进行操作。因为在制动器盖罩被拆下时进行操作，TZ 轴驱动
部分有可能夹住手。
6. 预防保养 QD053-07
128 AIM 机械手册
6.8.4 H01 吸嘴工作头的加油

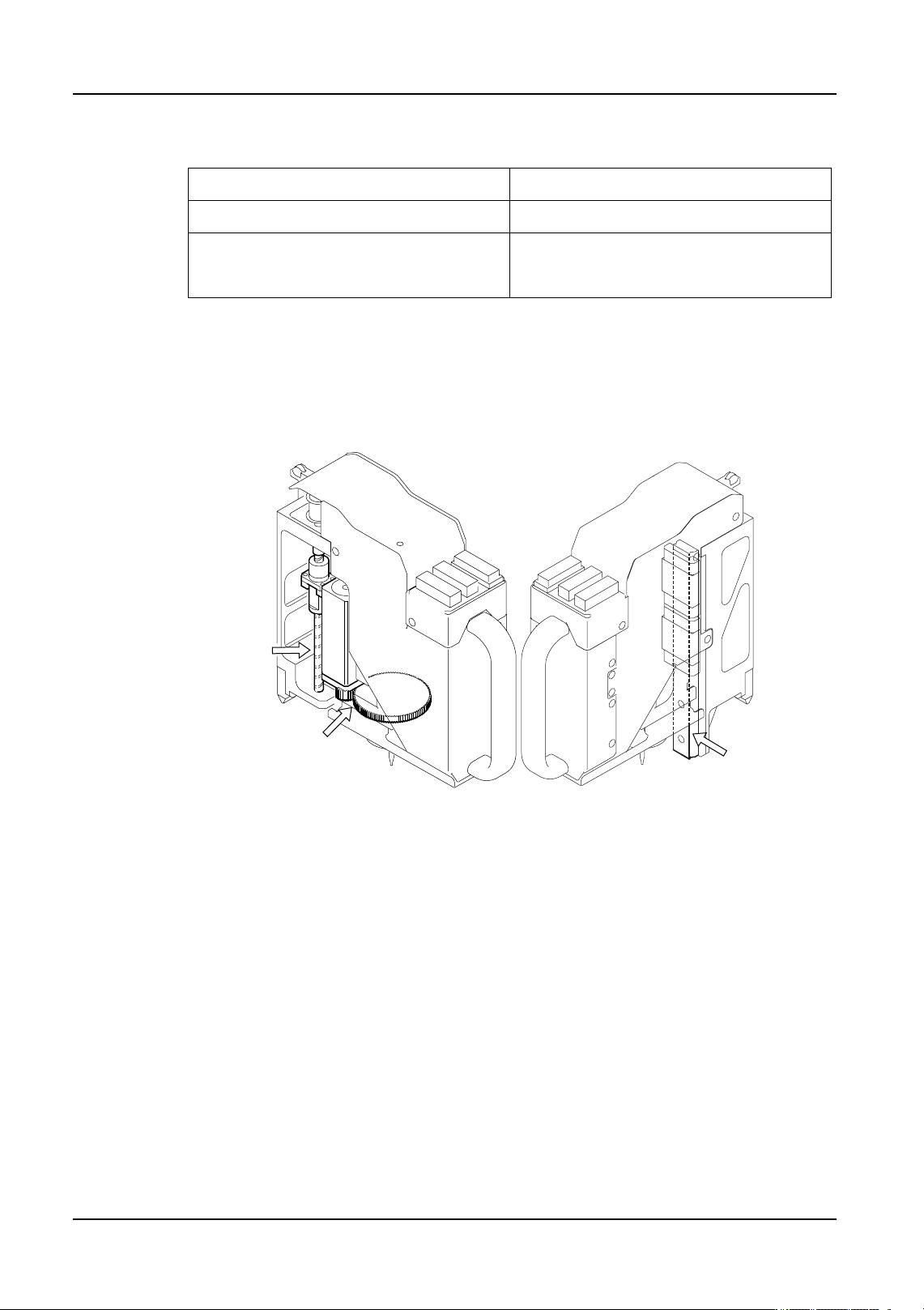

1. 拆下贴装工作头。（详细请参考 " 5.3 贴装工作头的拆除 / 安装 "。)
2. 在 Q 轴齿轮 (1) 处少量涂一层指定的润滑油。
3. 在 Z 轴滚珠丝杆 (2) 的周围请薄薄涂一层指定的润滑油。
4. 在 Z 轴 LM 导轨 (3) 的表面请薄薄涂一层指定的润滑油。
润滑油 加油处
Mobilith SHC100 (1) Q 轴齿轮
Daphne Exponex No.2 (2) Z 轴滚珠丝杆
(3) Z轴LM导轨
2
1
3
NXTPHD011b
QD053-07 6. 预防保养
AIM 机械手册 129
6.8.5 H04 吸嘴工作头的加油
〈伺服轴〉

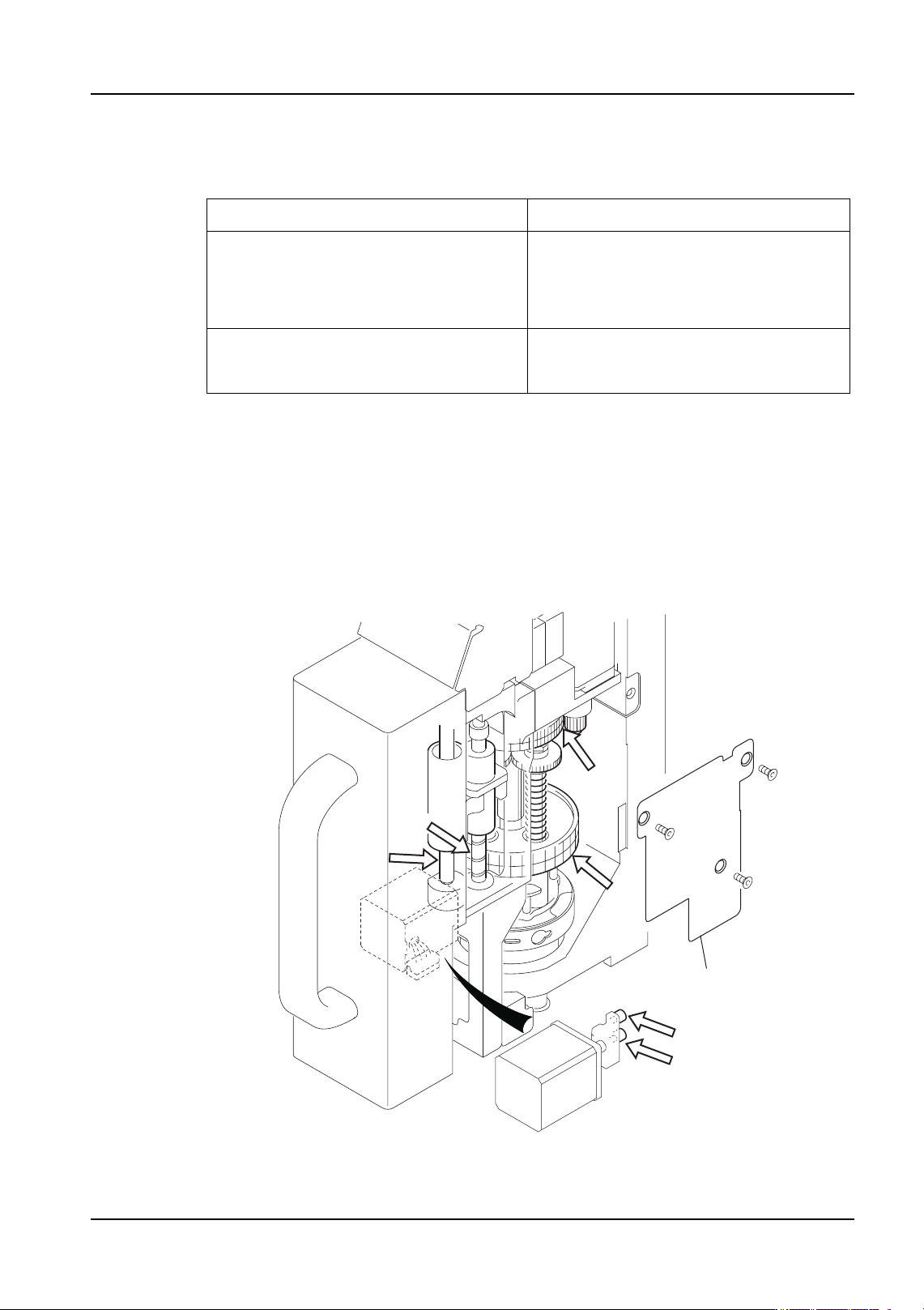

1. 拆下贴装工作头。（详细请参考 " 5.3 贴装工作头的拆除 / 安装 ")
2. 拆下防护罩。
3. 请在 Z 轴滚珠丝杆 (1) 的周围薄薄涂一层指定的润滑油。
4. 请在 Z 轴导向轴 (2) 的周围薄薄涂一层指定的润滑油。
5. 请在步进马达的凸轮推杆 (5) 的内部和外周处薄薄涂一层指定的润滑油。
6. 在 Q 轴齿轮 (3) 处和 R 轴齿轮 (4) 处少量涂一层指定的润滑油。
润滑油 加油处
Daphne Exponex No.2( 出光 ) (1) Z 轴滚珠丝杆
(2) Z 轴导向轴
(5) 步进马达的凸轮推杆
Mobilith SHC100(Mobil) (3) Q 轴齿轮
(4) R 轴齿轮
1;73+'6D
5
5
2
1
3
4
