QD053-07 5. 基本操作
AIM 机械手册 71

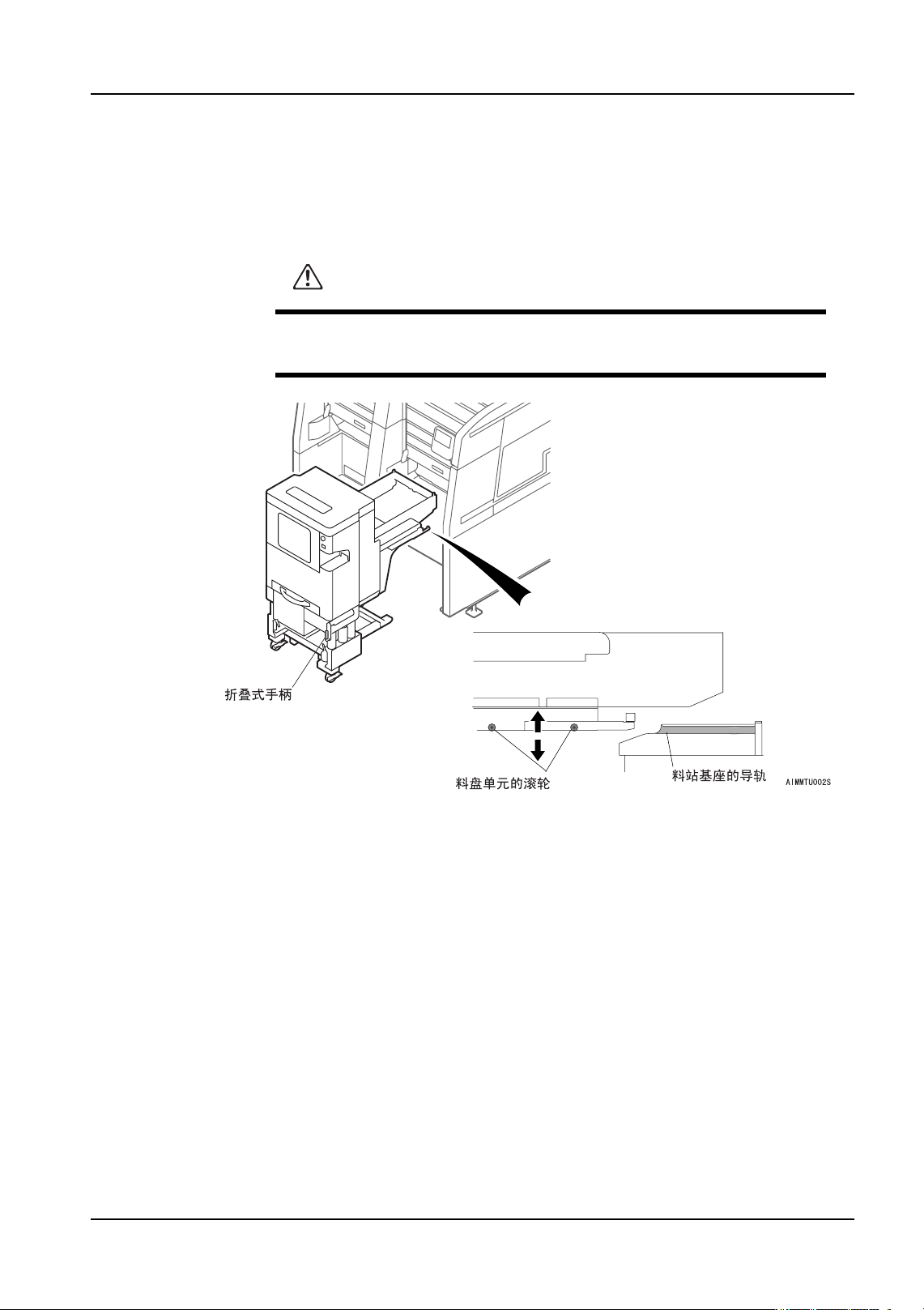

安装料盘单元 -L
1. 将料盘单元 -L 面向机器 ( 模组 ) 布置。
2. 将料盘单元 -L 的滚轮与料站基座的导轨对齐。紧紧地压入料盘单元 -L 直到碰到机器内
的阻停块为止。料盘单元 -L 自动地锁定在机器上。
警告
在将料盘单元压入机器时，请确认料盘单元盒基座之间是否有别的操作
者。存在在料盘单元和本机器之间将身体夹住而造成重伤和压死的危险。
5. 基本操作 QD053-07
72 AIM 机械手册
5.3 贴装工作头的拆除 / 安装
贴装工作头和吸嘴置放台使用相互对应的型号和组合。（参考 " 2.2 贴装工作头的构成部分
"、" 2.9 吸嘴更换器主体的构成部分 "）
5.3.1 安装方法
1. 停止机器 ( 模组 ) 的运转，使其处于 START 等待状态。
2. 按下操作面板的 「MANUAL」按钮。显示出手动指令。

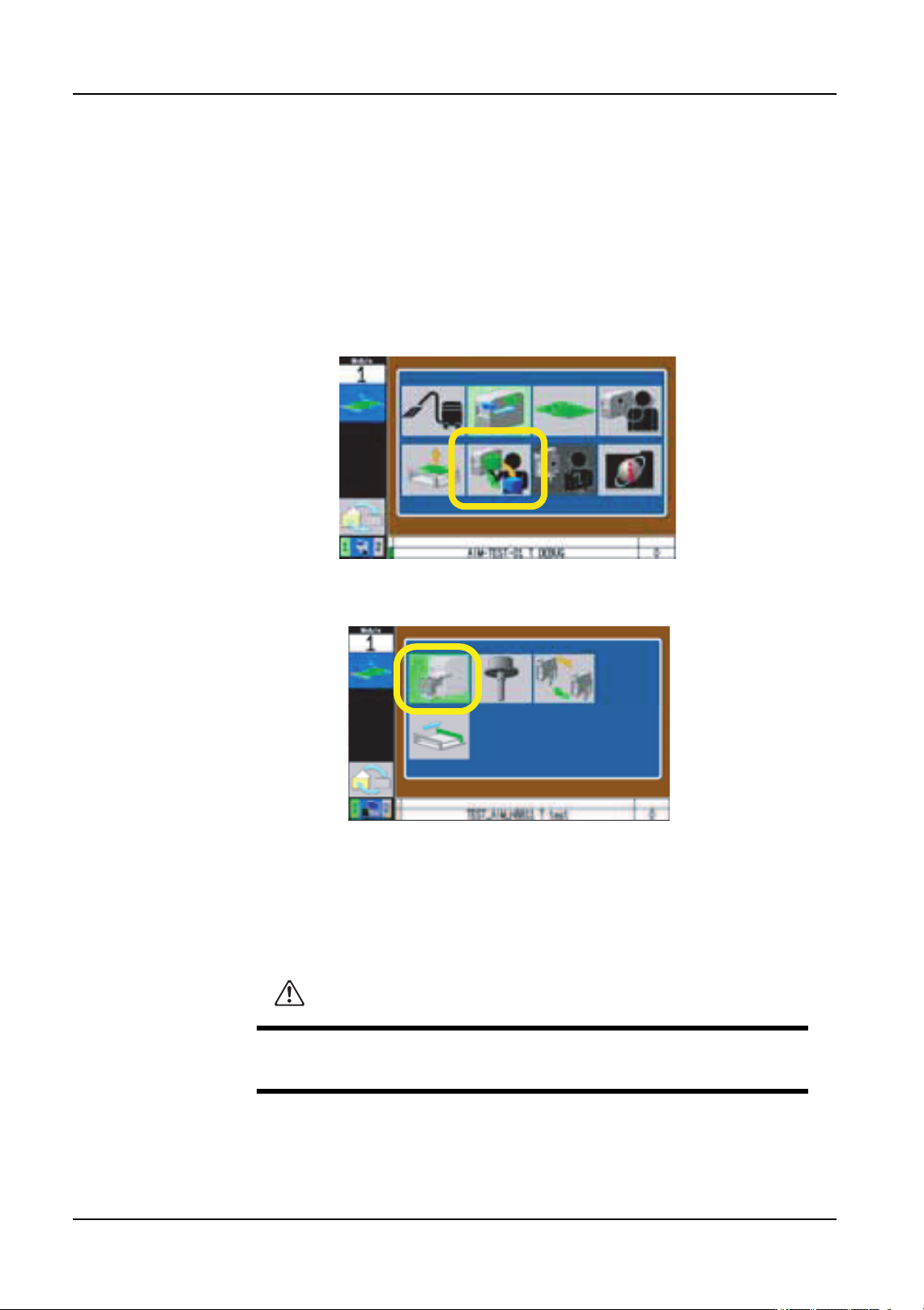

3. 使用箭头键，选择更换单元示意图。按下 「OK」按钮。
4. 使用箭头键，选择更换贴装头示意图。按下 「OK」按钮。
5. 按下 START 按钮后，贴装工作头移动到更换位置， 贴装工作头的电源被切断。
备注 )在模组上搭载有料盘单元 -L 时，此时显示出拆除料盘单元的向导画面。请根据向导画
面拆除料盘单元 -L，进入到下一个步骤。
6. 打开安全门。
注意
·打开安全门时请将其完全抬气。如果将安全门在中途位置停止时，有落
下的危险。
02SYS-0163
02SYS-0157
QD053-07 5. 基本操作
AIM 机械手册 73

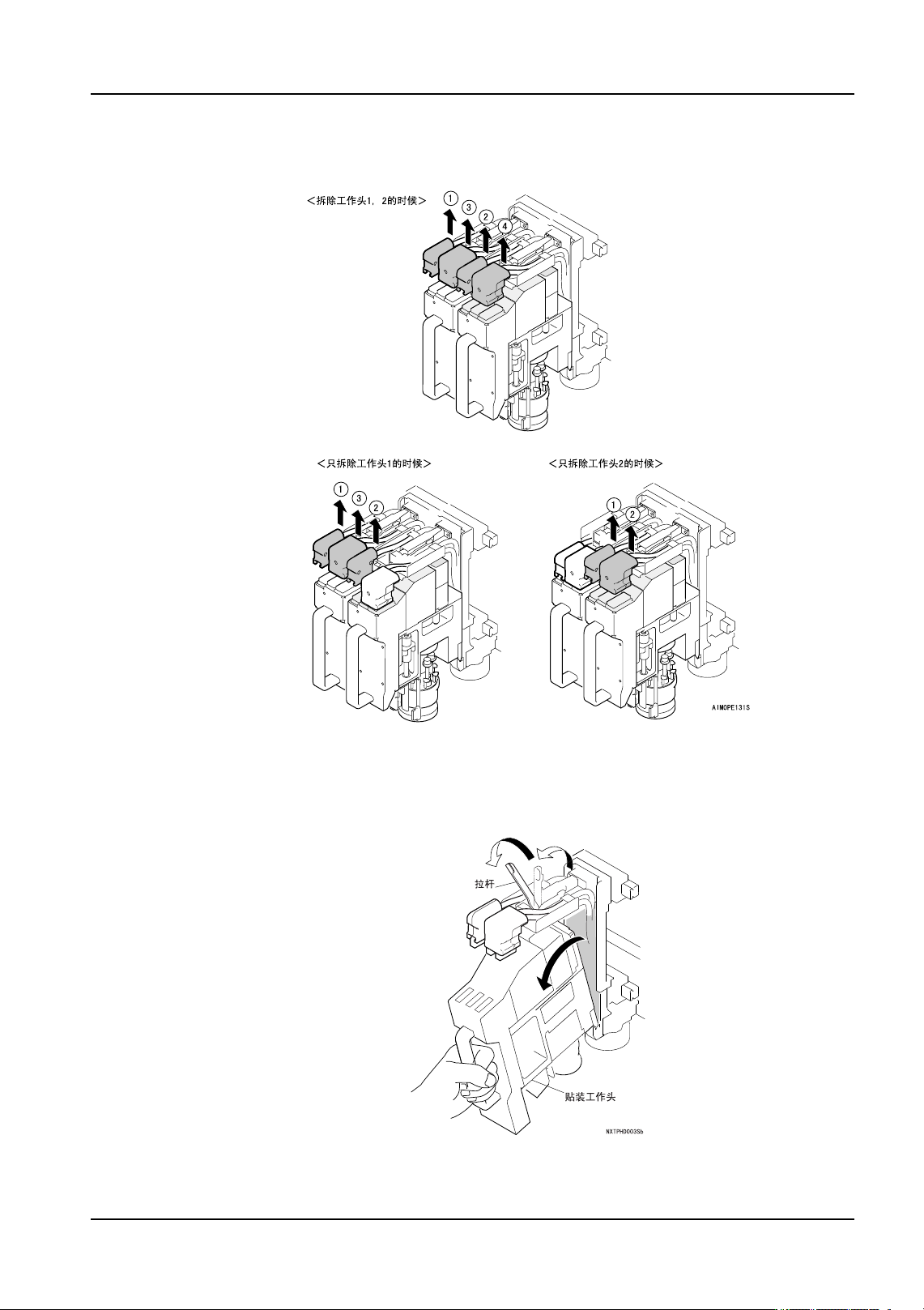

7. 请拆除连接在贴装工作头上的导线插座。图中的数字是拆除插头的顺序。
备注 )因为松开大的接插头 （3、4）的扳手在侧面，所以有必要先将小的接插头拆下。
8. 抓住贴装工作头的手柄。拉起拉杆并向左倾倒。把贴装工作头向己方拉出，从吸嘴头上
卸下。
备注 )有时因残留在贴装工作头内部的真空而使工作头和吸嘴头较难脱离。此时，请将工作
头向上方稍微滑动一些后放掉真空。
备注 )请把卸下的工作头安装在选项的工作头维修台上，或者不要使吸嘴弯曲横放在操作台
上。
