QD053-07 9. 传感器的调整
AIM 机械手册 241
9. 传感器的调整
9.1 机上 PAM （测定贴装精度）
在此，就机器上的 PAM （Placing Accuracy Measurement software）进行说明。在进行测
定时，需要将机器切换到 PAM 模式。其启动步骤也一并记载。
9.1.1 准备物品
请准备测定时设定了使用的贴装头和吸嘴的 PAM 用的 job。另外，除 job 以外还需要以下所
列举的部件和治具。
备注 )PAM 用的 job 样品收存在附加软件的安装 CD 中，请适当编辑使用。
H01 吸嘴工作头、H04 吸嘴工作头测定时
治具 玻璃电路板 PZ1459* H01 吸嘴工作头、H04 吸嘴工作
头、H08 吸嘴工作头、H12S 吸嘴工
作头通用
治具 治具板 AA01B** H01 吸嘴工作头、H04 吸嘴工作
头、H08 吸嘴工作头、H12S 吸嘴工
作头通用
元件 玻璃元件 PZ1460* H04 吸嘴工作头用 :64 个
H01 吸嘴工作头用 :32 个
吸嘴 φ 7.0mm AA07C**( 或者 AA07K**) H04 吸嘴工作头用 :8 个
φ 7.0mm AA751**( 或者 AA755**) H01 吸嘴工作头用 :2 个
其他 玻璃元件用的双面胶纸。（市场商品） 10mm 宽、半透明
NXTBAS185
NXTBAS186
9. 传感器的调整 QD053-07
242 AIM 机械手册

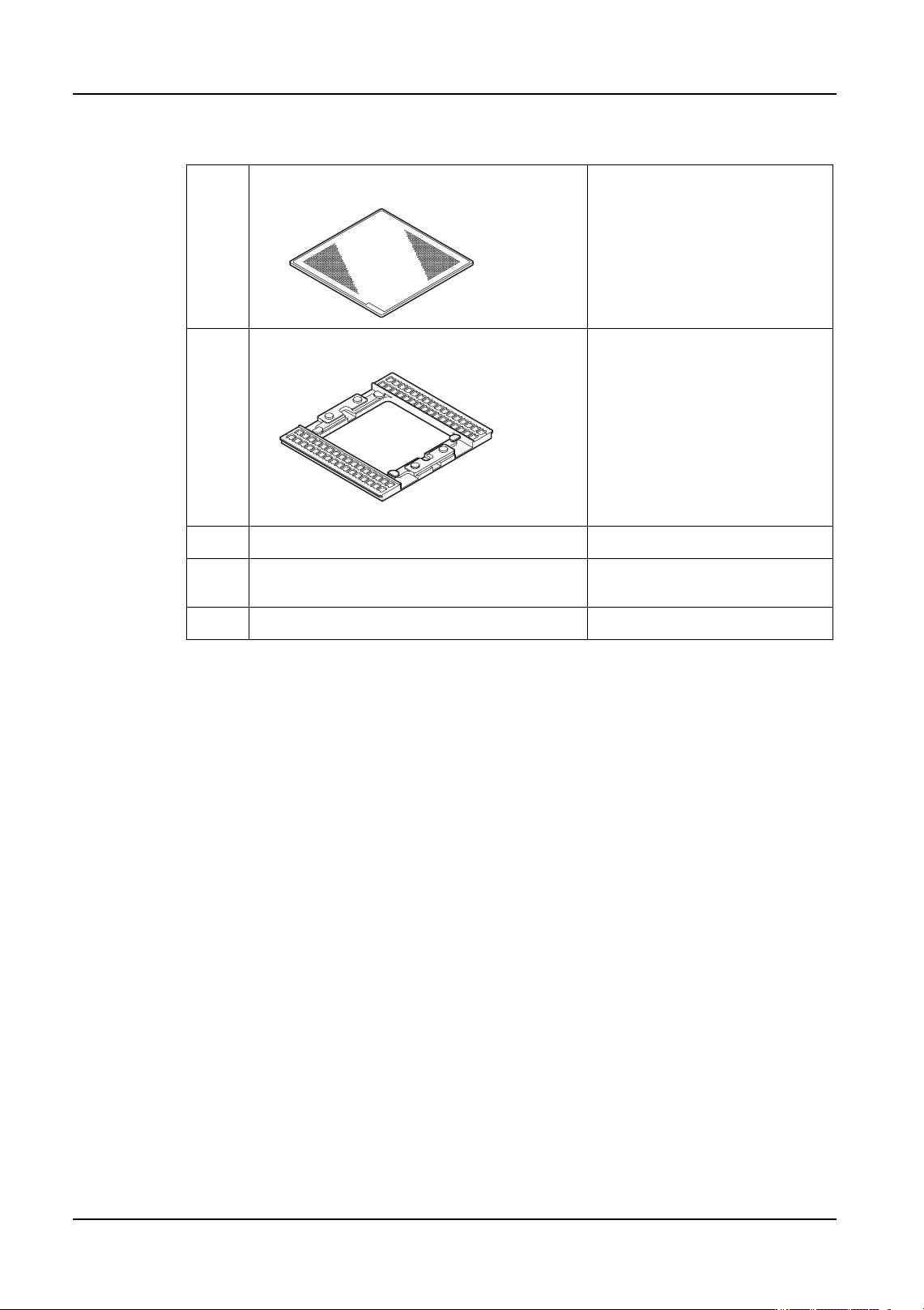

H08 吸嘴工作头、H12S 吸嘴工作头测定时
治具 玻璃电路板 PZ1459* H01 吸嘴工作头、H04 吸嘴工作
头、H08 吸嘴工作头、H12S 吸
嘴工作头通用
治具 治具板 AA01B** H01 吸嘴工作头、H04 吸嘴工作
头、H08 吸嘴工作头、H12S 吸
嘴工作头通用
元件 1005 白色元件 K5488B 10,000个/卷
吸嘴 φ 0.7 AA735** H08 吸嘴工作头用 :16 个
H12S 吸嘴工作头用 :24 个
其他 用于白元件的双面胶纸 T4067B。 50r × 50mm，透明＃ 5605
