6. 预防保养 QD053-07 142 AIM 机械手册 〈TZ 轴皮带张力〉( 料盘箱升降部分 ) 1. 请测定皮带的张力。确认在跨距最长的皮 带中央的测定值是 60. 0 ± 3.0Hz 。 2. 测定值超过上述的范围时请调整皮带张力 。 请松开张紧轮进行调整。
QD053-07 6. 预防保养
AIM 机械手册 141
6.8.12 料盘单元 -M 皮带张力的检查
在确认皮带张力时，请预先准备张力测定表。另外，请拆除料盘单元 -M。( 详细请参考 "
5.5 料盘单元 -M 的安装 / 拆除 "。)

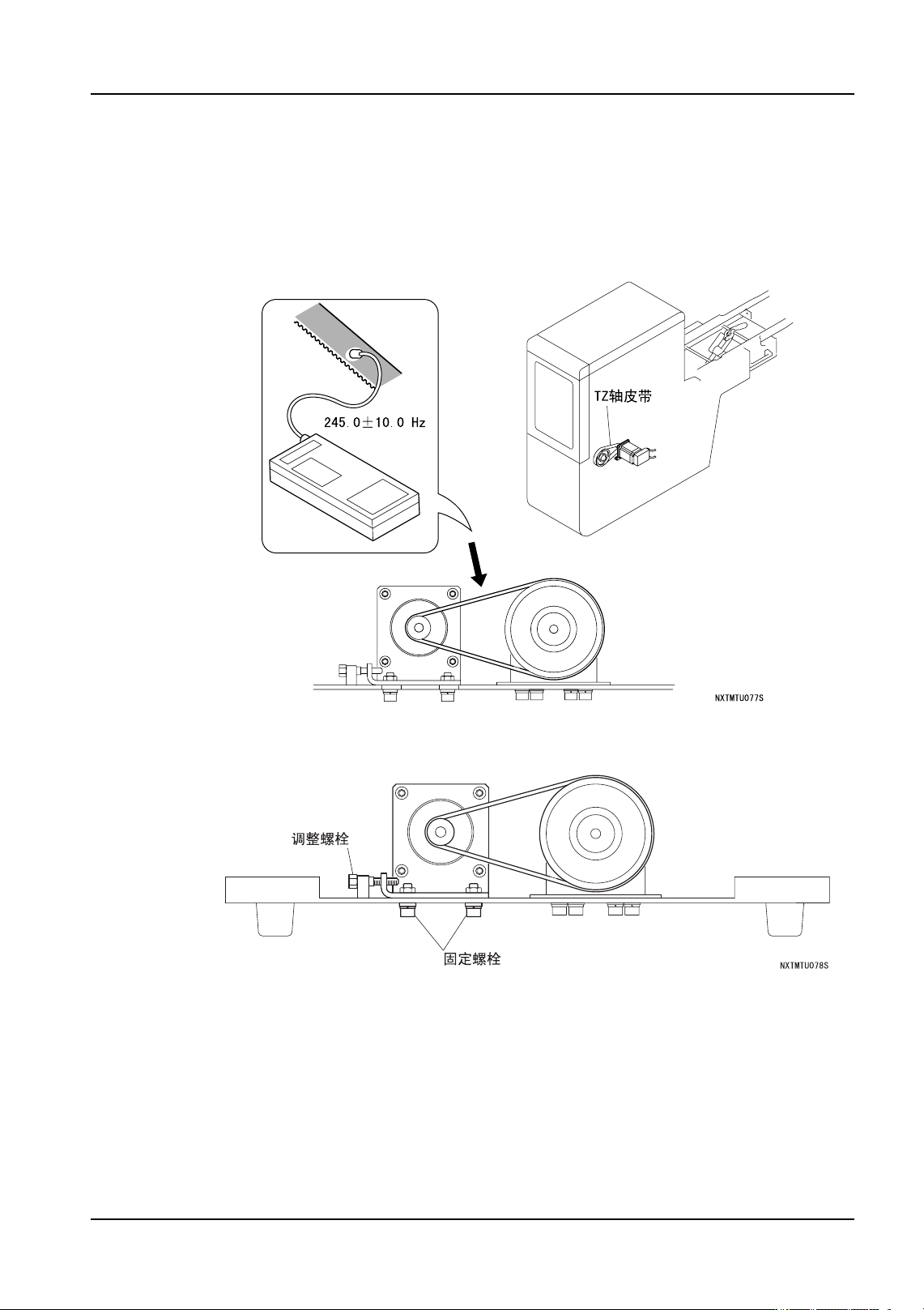

〈TZ 轴皮带张力 （驱动部）〉
1. 请测定皮带的张力。确认在跨距最长的皮带中央的测定值是 245.0 ± 10.0Hz。
2. 测定值超过上述的范围时请调整皮带张力。拧松马达的固定螺栓后，旋转调整螺栓进行
调整。
6. 预防保养 QD053-07
142 AIM 机械手册

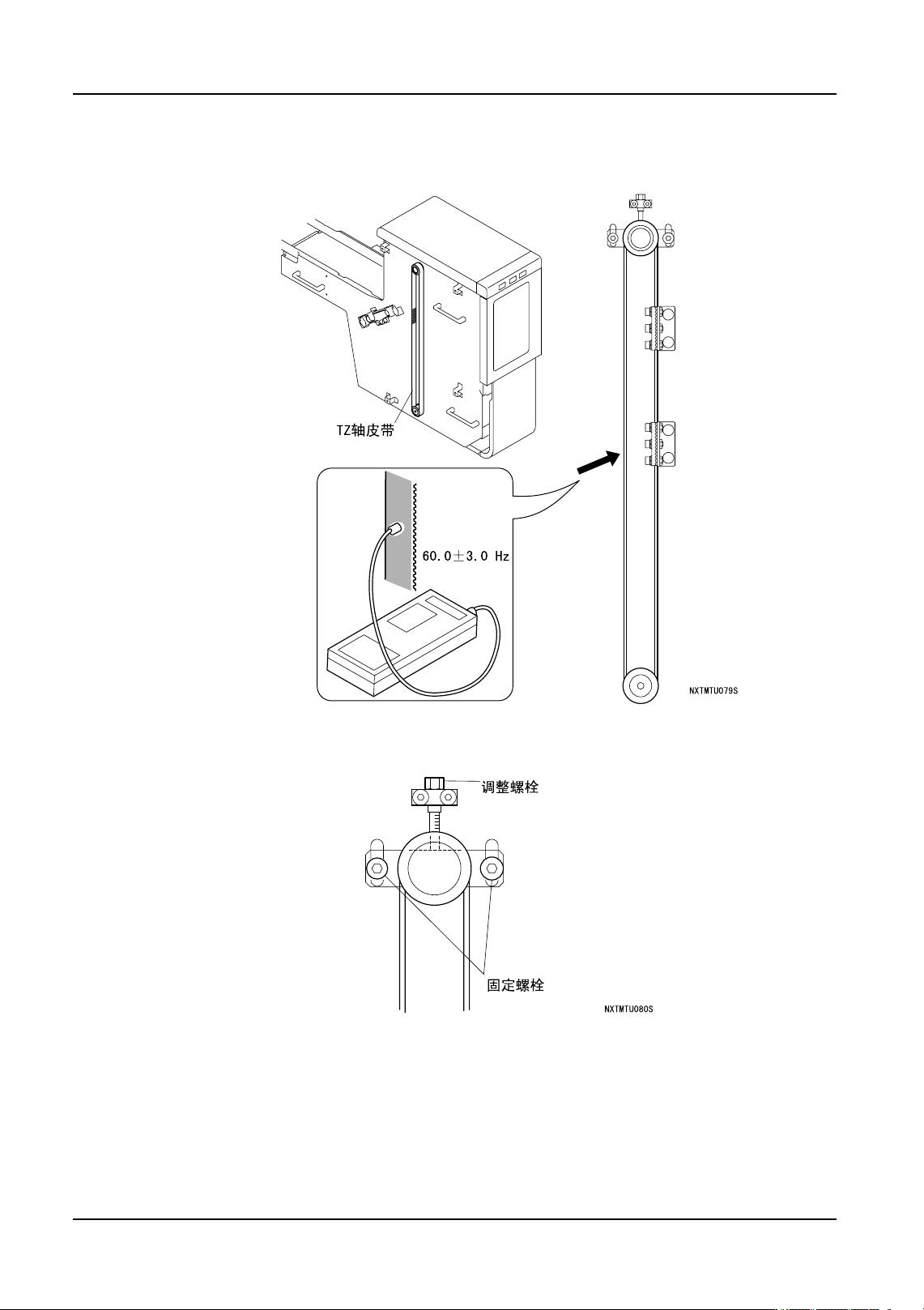

〈TZ 轴皮带张力〉( 料盘箱升降部分 )
1. 请测定皮带的张力。确认在跨距最长的皮带中央的测定值是 60.0 ± 3.0Hz。
2. 测定值超过上述的范围时请调整皮带张力。
请松开张紧轮进行调整。
QD053-07 6. 预防保养
AIM 机械手册 143

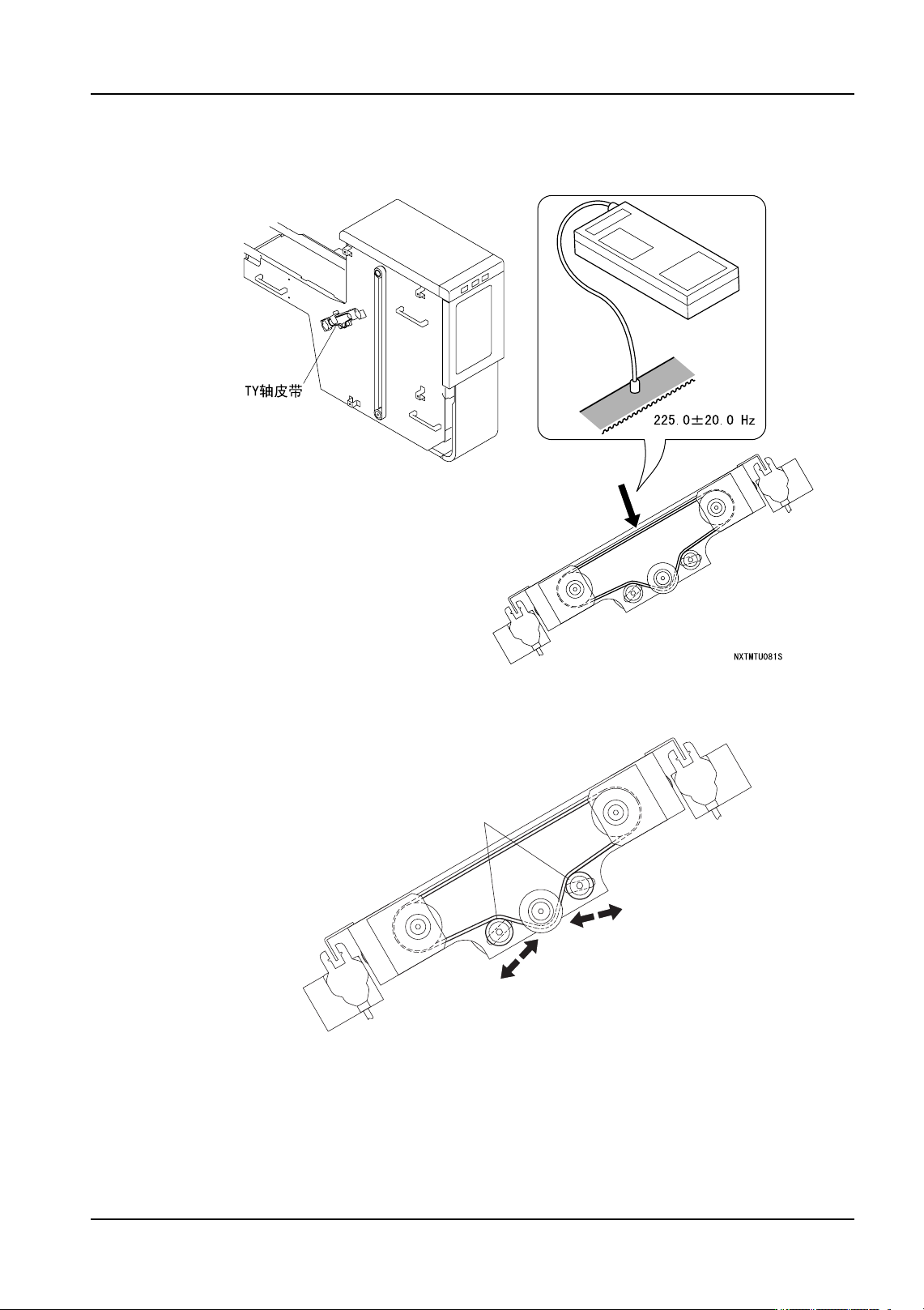

〈TY 轴皮带张力〉( 离合部分 )
1. 请测定皮带的张力。确认在跨度最长的皮带中央的测定值是 225.0 ± 20.0Hz。
2. 测定值超过上述的范围时请调整皮带张力。
请移动张力轮进行调整。
