8. 部件的更换 QD053-07 224 AIM 机械手册 4. 确认真空泵控制箱的位置， 拆除连接在控制箱支架上的插头 (MSICN1、 MSICN2、 MSICN3)。 5. 拆除固定真空控制箱筋板的螺栓。 6. 将控制箱与筋板一起取出。 7. 从筋板中取出控制箱。 8. 以拆除新的真空控制箱的相反的步骤安装 到基座上。 AIMBAS034 AIMBAS035
QD053-07 8. 部件的更换
AIM 机械手册 223
8.10 真空泵控制箱的更换
8.10.1 更换方法
1. 将主电源开关 OFF，切断机器的电源。
2. 拆下模组 2、Side 2 的下部盖板。
3. 拆除机器内部的废料带输送槽。
备注 )在自动排出料盘单元 -L 空料盘功能（选项）的时候，废料带输送槽的形状不同，但是
安装 / 拆除的要领相同。
在进行更换操作时，请务必在切断电源后进行。
·连接电缆的插接，请握住插头不要拉电缆。
·取出伺服箱时，请注意不要强行拉出电缆。
·在连接插头时，请确认插头名称注意不要错误。
·安装伺服箱时，请注意不要夹住电缆。
䄺
⊼ᛣ
8. 部件的更换 QD053-07
224 AIM 机械手册

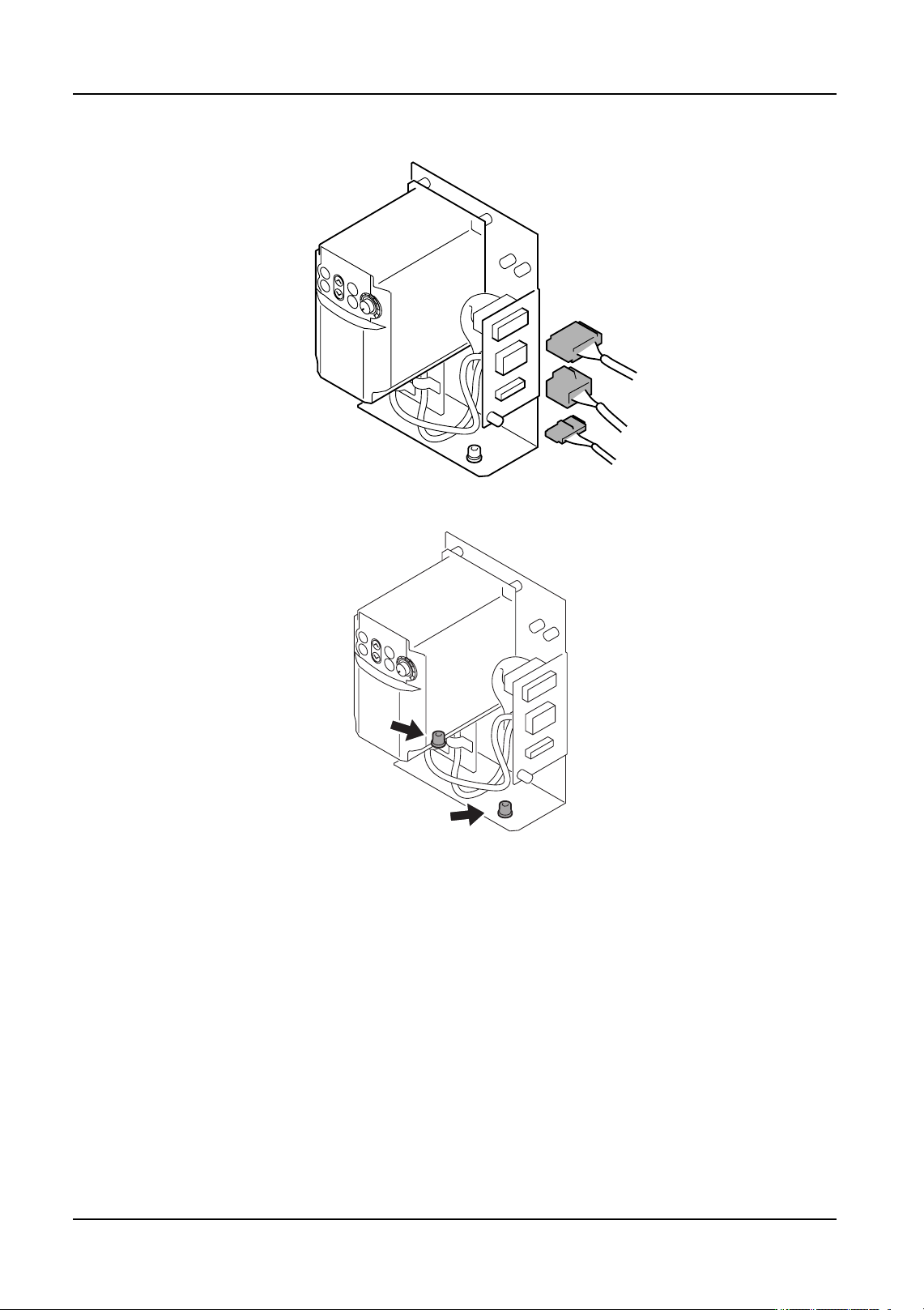

4. 确认真空泵控制箱的位置，拆除连接在控制箱支架上的插头 (MSICN1、MSICN2、MSICN3)。
5. 拆除固定真空控制箱筋板的螺栓。
6. 将控制箱与筋板一起取出。
7. 从筋板中取出控制箱。
8. 以拆除新的真空控制箱的相反的步骤安装到基座上。
AIMBAS034
AIMBAS035
QD053-07 8. 部件的更换
AIM 机械手册 225
8.11 料站托架 DC 电源的更换
8.11.1 更换方法
更换料站托架 DC 电源时，请预先拆除供料托架。
1. 将主电源开关 OFF，切断机器的电源。
2. 拆下螺丝 (4 根 )，从托架基座上拆下 DC 电源盖罩。
警告
在进行更换操作时，请务必在切断电源后进行。
注意
·连接电缆的插接，请握住插头不要拉电缆。
·在连接插头时，请确认插头名称注意不要错误。
