QD053-07 7. 消耗品的更换
AIM 机械手册 177
7.9 模组内电路板的保险丝的更换
保险丝烧断后，电路板上的保险丝检查用 LED 灯灭。请确认更换前保险丝有无烧断。
7.9.1 更换方法
1. 拆除机器前面的盖板。
2. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。
3. 从模组中转电路板上拔下保险丝 (F1，F2) 并更换。
4. 从模组中转电路板上拔下保险丝 (F1，F2，F3，F4) 并更换。另外，拆除保险丝 F1，F3，
F4 时，请拆除箱体盖板。
注意
·在更换保险丝前，请务必切断电源。
·请用与拆下的保险丝相同容量的保险丝更换。
7. 消耗品的更换 QD053-07
178 AIM 机械手册
7.10 基座控制箱内的电路板保险丝的更换
保险丝烧断后，电路板上的保险丝检查用 LED 灯灭。请确认更换前保险丝有无烧断。
7.10.1 更换方法
1. 拆下模组 2、Side1 的盖板。
2. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。
3. 将基座中转电路板上的保险丝 (F1， F2， F3， F4) 拉向面前。M1F1 和 M1F2 保险丝用小
型的一字形螺丝刀插入槽口中拉出来。
注意
·在更换保险丝前，请务必切断电源。
·请用与拆下的保险丝相同容量的保险丝更换。

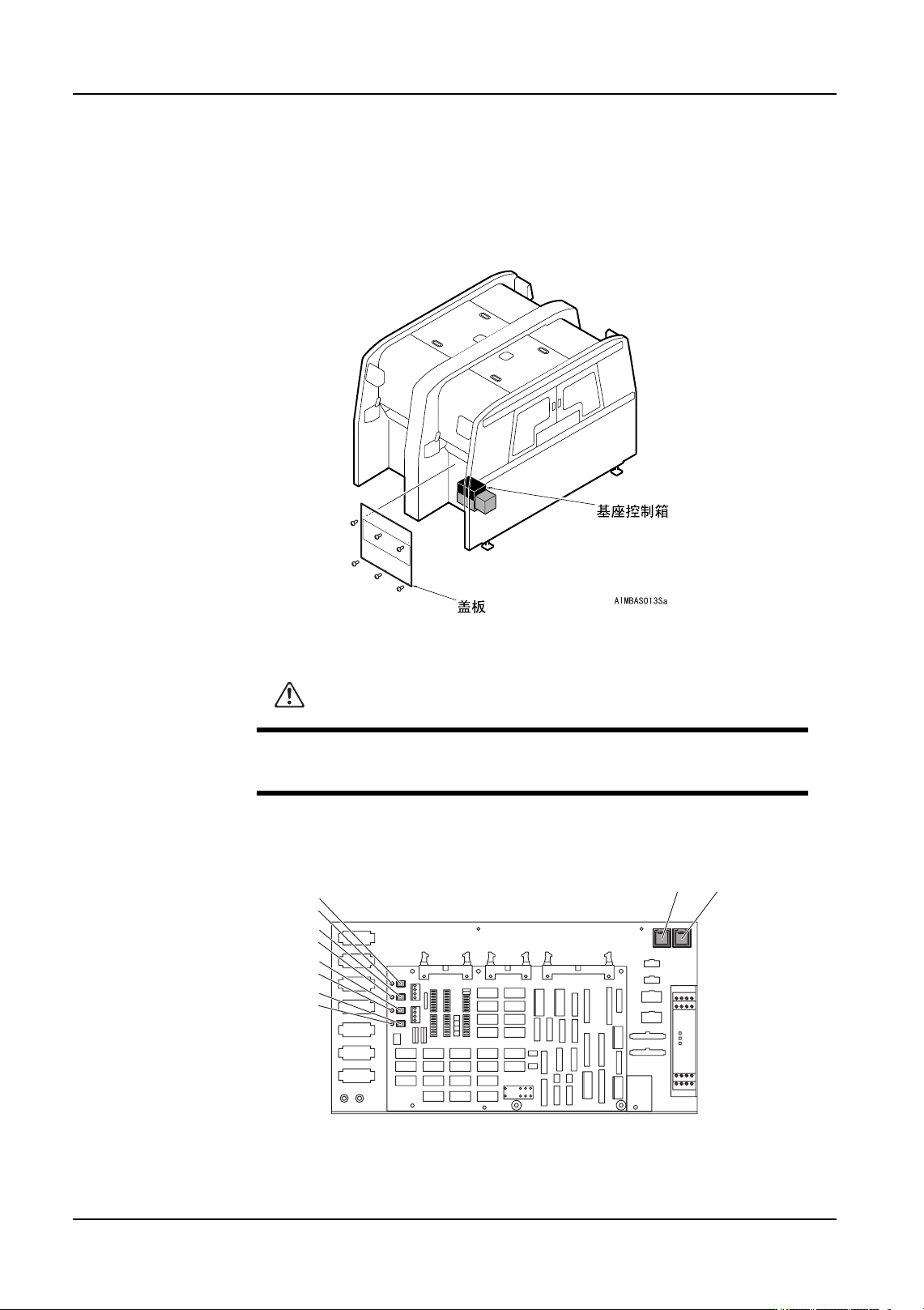

AIMBAS018
M1F1
F1
LED1
M1F2
F2
LED2
F3
LED3
F4
LED4
QD053-07 7. 消耗品的更换
AIM 机械手册 179
7.11 真空泵温度保险丝的更换
7.11.1 更换方法
1. 拆下 2 模组 Side2 的盖板。
2. 将主电源开关 OFF，切断机器的电源。

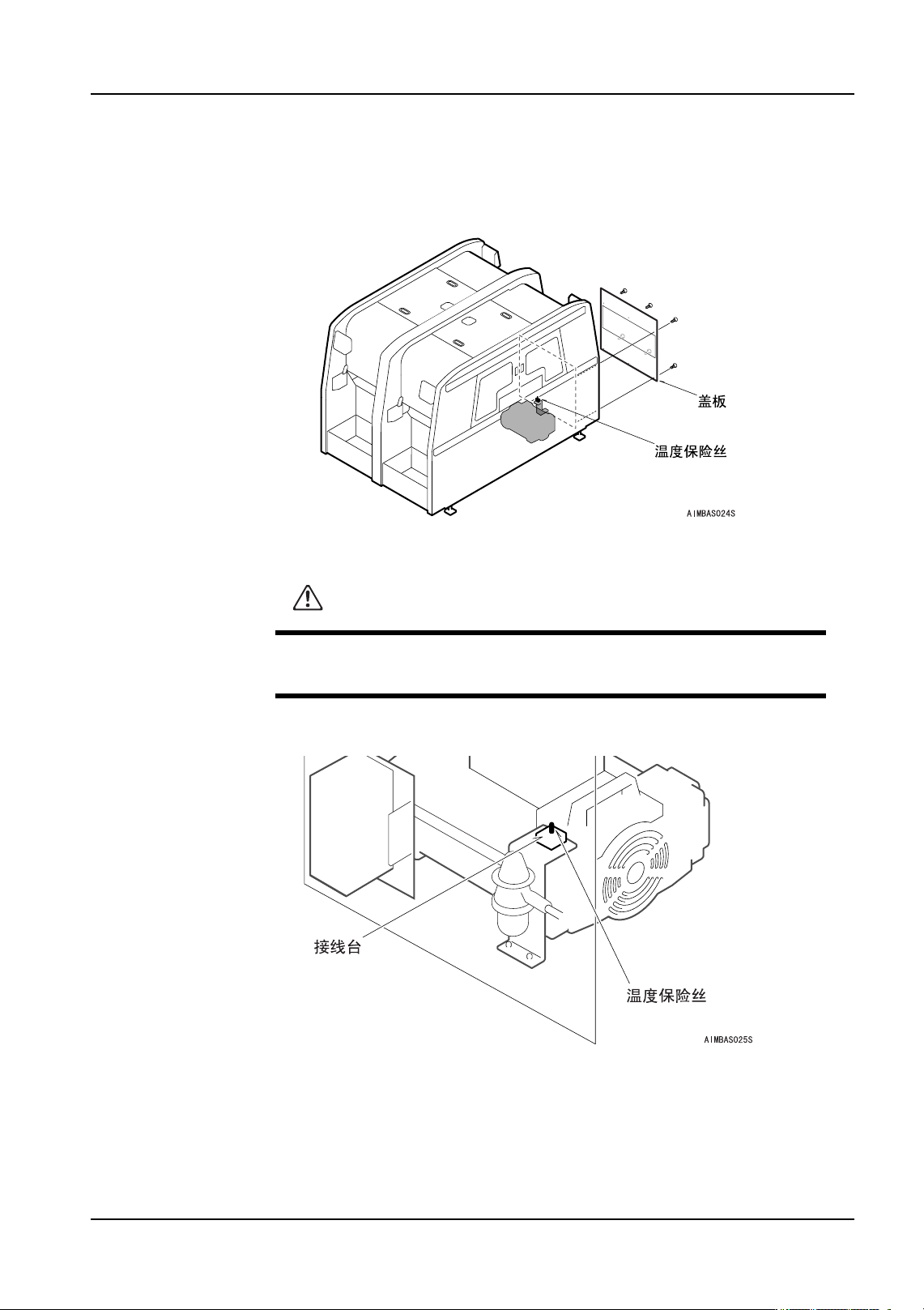

3. 从真空泵的接线台上拉出温度保险丝进行更换。
注意
·在更换保险丝前，请务必切断电源。
·请用与拆下的保险丝相同容量的保险丝更换。
