QD053-07 6. 预防保养 AIM 机械手册 115 9. 使用空气枪除去粘付在套筒 As sy 内部和弹簧上的异物。 不能用空气枪除去污垢， 请用干 布擦去。 10.清扫后组装分解的 套筒 Assy。此时，请在 O 型环和弹簧上轻轻地 涂抹润滑油。组装后请 确认装有真空垫的轴是否可以顺 畅地活动。 11.请与拆除顺序相反 安装套筒 Assy 到工 作头上。 1;73+'6 ᔍㇻ ༫ㄦ$VV\
6. 预防保养 QD053-07
114 AIM 机械手册

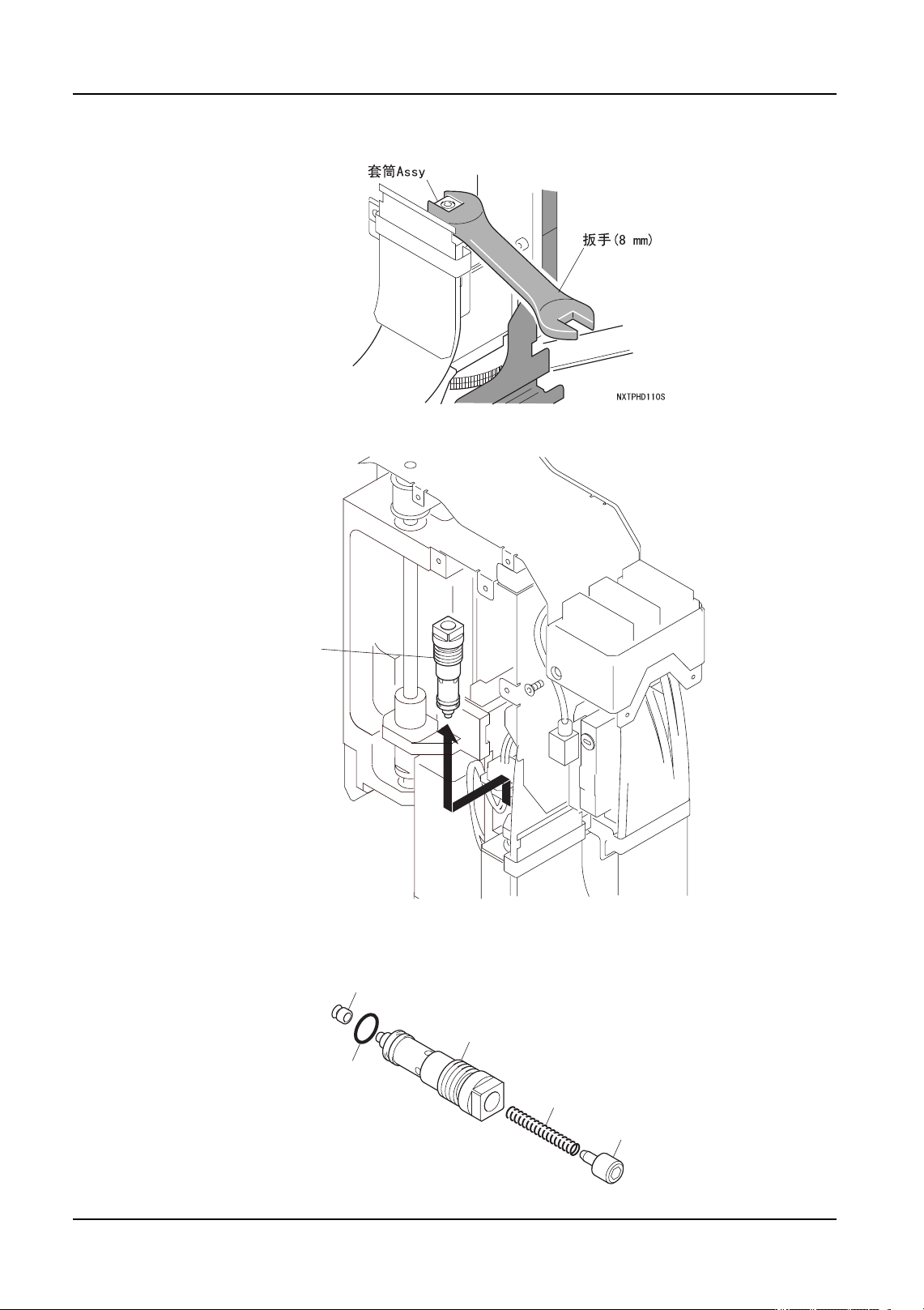

6. 在固定 Q 轴齿轮的状态下，松开套筒 Assy 的固定。
7. 请从贴装工作头上拔出套筒 Assy。
备注 )此时请注意安装在套筒 Assy 上的垫子脱落后丢失。
8. 请分解套筒 Assy。
1;73+'6
༫ㄦ$VV\
1;73+'6
Ⲫ༫
ᔍㇻ
2ൟ⦃
ⳳぎൿ
༫ㄦ$VV\
QD053-07 6. 预防保养
AIM 机械手册 115

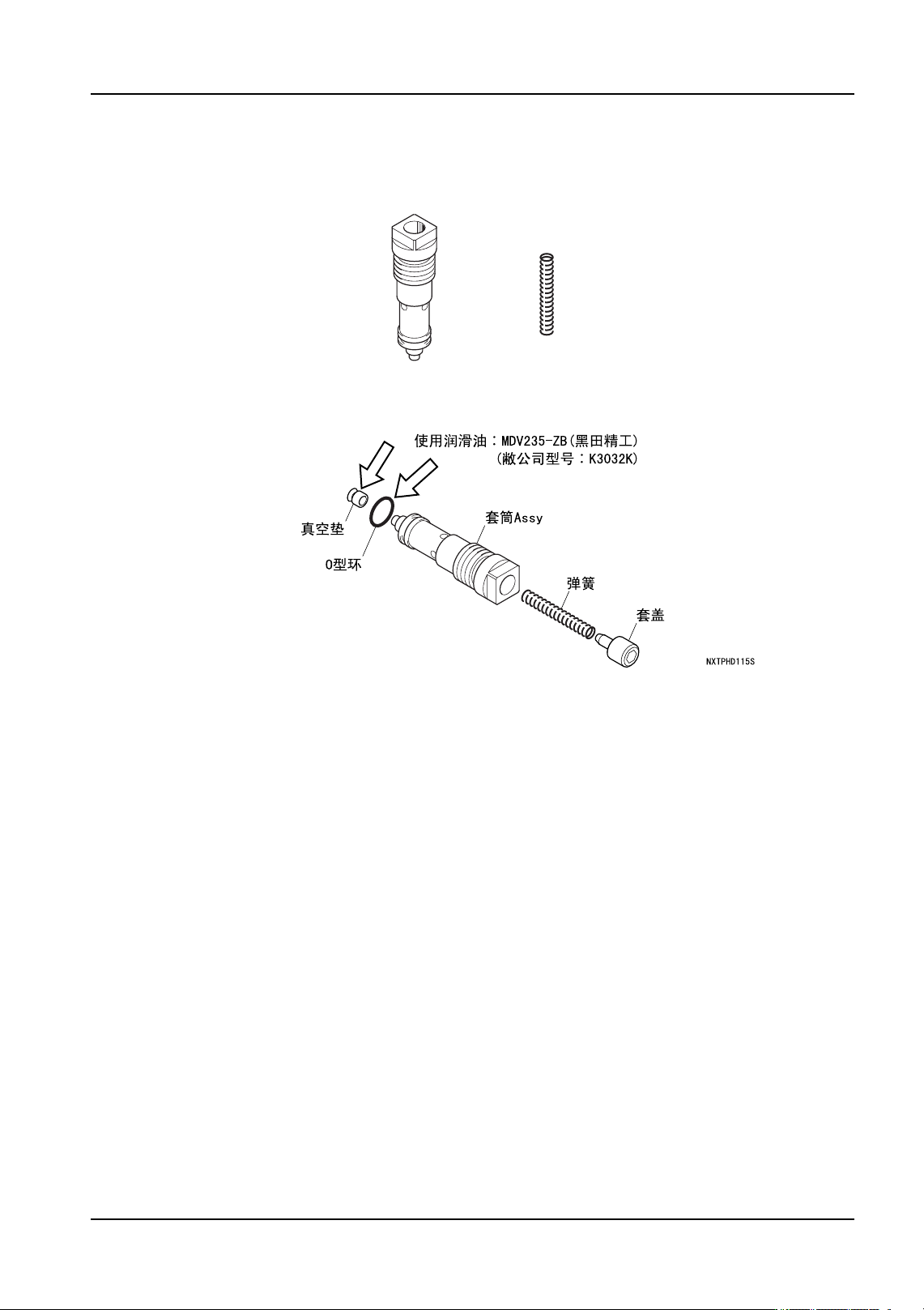

9. 使用空气枪除去粘付在套筒 Assy 内部和弹簧上的异物。不能用空气枪除去污垢，请用干
布擦去。
10.清扫后组装分解的套筒 Assy。此时，请在 O 型环和弹簧上轻轻地涂抹润滑油。组装后请
确认装有真空垫的轴是否可以顺畅地活动。
11.请与拆除顺序相反安装套筒 Assy 到工作头上。
1;73+'6
ᔍㇻ
༫ㄦ$VV\
6. 预防保养 QD053-07
116 AIM 机械手册
6.6.2 H08 吸嘴、H12S 吸嘴工作头 （转臂旋转轴）的加油
1. 拆除贴装工作头。（详细请参考 " 5.3 贴装工作头的拆除 / 安装 "）
2. 请使用棉棒等，用 Daphne Eponex No.2( 出光 ) 涂敷步进马达驱动部的转臂旋转轴以及
旋转折叠部。
3. 将转臂向旋转方向转动数次，与润滑油粘合。
润滑油 加油处
Daphne Eponex No.2( 出光 ) 转臂旋转轴以及旋转折叠部
