9. 传感器的调整 QD053-07
244 AIM 机械手册
H08 吸嘴工作头、H12S 吸嘴工作头测定时
1. 请将与右上，左下的角落的定位点相邻的 2 列的定位点用粘纸覆盖住。这是为了防止错
误读取在角落的定位点。覆盖的粘纸请贴在玻璃电路板的定位点印刷面。
2. 请将玻璃电路板的定位点印刷面向上安装在治具板上用 4 个螺丝固定。
3. 请在玻璃电路板上用双面粘纸 （约 50mm 宽，长 50mm 以上）粘贴。此时，请注意在右上
和左下角落的定位点上，不要粘贴双面粘纸。
备注 )请确认在玻璃电路板和双面粘纸之间是否有气泡和异物。
4. 将 1005 白色元件安装在 8mm 供料器上，将送料间距对准 2mm。请将这个供料器安装在执
行 PAM 的模组的料站上。
QD053-07 9. 传感器的调整
AIM 机械手册 245
9.1.3 PAM 操作流程
PAM 测定按各个工作头执行。在 AIM 上，一次可以测定两侧 （平台 1 和平台 2）。一共搭载
2 工作头 / 模组合计 4 个工作头，对于一台有必要测定 4 次。
PAM 测定时，清除模组的精度校正数据，请在执行精度校正的重新测定后进行 PAM。
在确认已经进行了 PAM 精度校正的机器的精度时，请不要删除相应的工作头的最终修正值文
件进行 PAM。只有在贴装精度不是很好的情况下，才删除最终修正值文件执行 PAM。

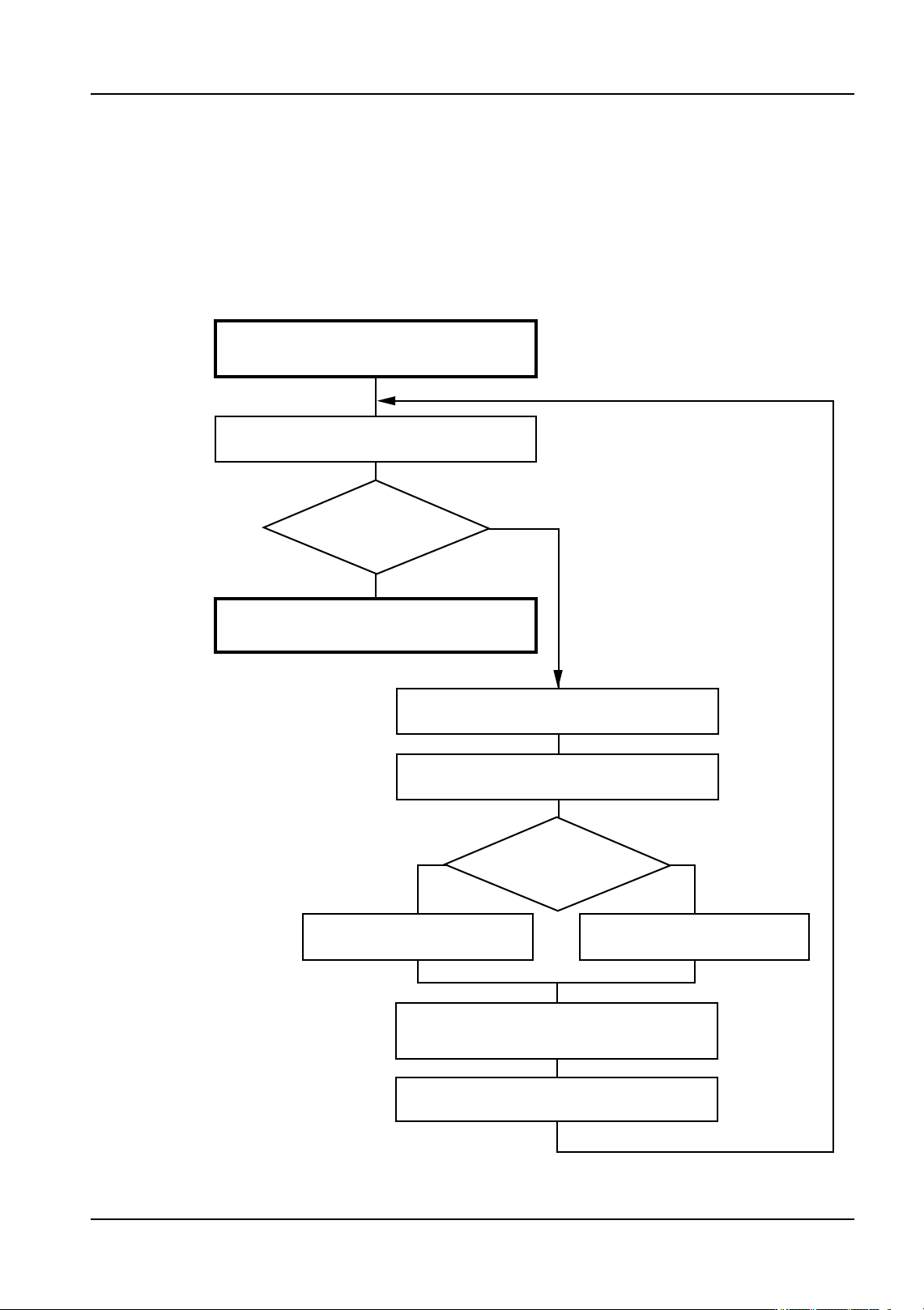

䆒ᅮЎ3$0ᓣ
䖯㸠3$0⌟ᅮ
㒧ᵰᰃ৺2."
<HV
1R
㧔䞡ᮄ䖯㸠3$0⌟ᅮ㧕
পᕫ㸹ℷؐ᭛ӊ
পᕫ⌟ᅮ㒧ᵰ᭄
䖤ㅫ⌟ᅮ㒧ᵰ᭄
3$0⌟ᅮᰃ"
佪Ѡҹৢ
⫼ޟᬒܹϔ᭛ӊޠˈ䕧ߎ
㸹ℷؐ᭛ӊ
⫼ޟᬒܹܼ䚼᭛ӊޠˈ䕧ߎ
㸹ℷؐ᭛ӊ
㾷䰸3$0ᓣ
䕧ߎѠ䖯ࠊ᭛ӊ᭛ᴀ᭛ӊ
ᇚѠ䖯ࠊ᭛ӊӴ䗕ǃডࠄᴎ఼Ϟ
1;73$06
9. 传感器的调整 QD053-07
246 AIM 机械手册
9.1.4 PAM 模式设定
在机上执行 PAM 时，有必要将机器设定为 PAM 模式。在设定 PAM 模式前，请进行以下事项的
确认。
a. 在通常模式的状态下，生产 Job 传送给机器。
b. 将所有工作头的吸嘴返回到吸嘴平台上。如果没有返回的话，请用吸嘴平台更换指令
执行此项。
另外，设定为 PAM 模式并从 PAM 模式恢复到生产运转时，Job 从机器上被删除。
备注 )关于在此说明的附加软件的操作方法，请参考「FUJI 附加软件操作手册」（在线手册）
的 「机上 PAM 测定」一项。

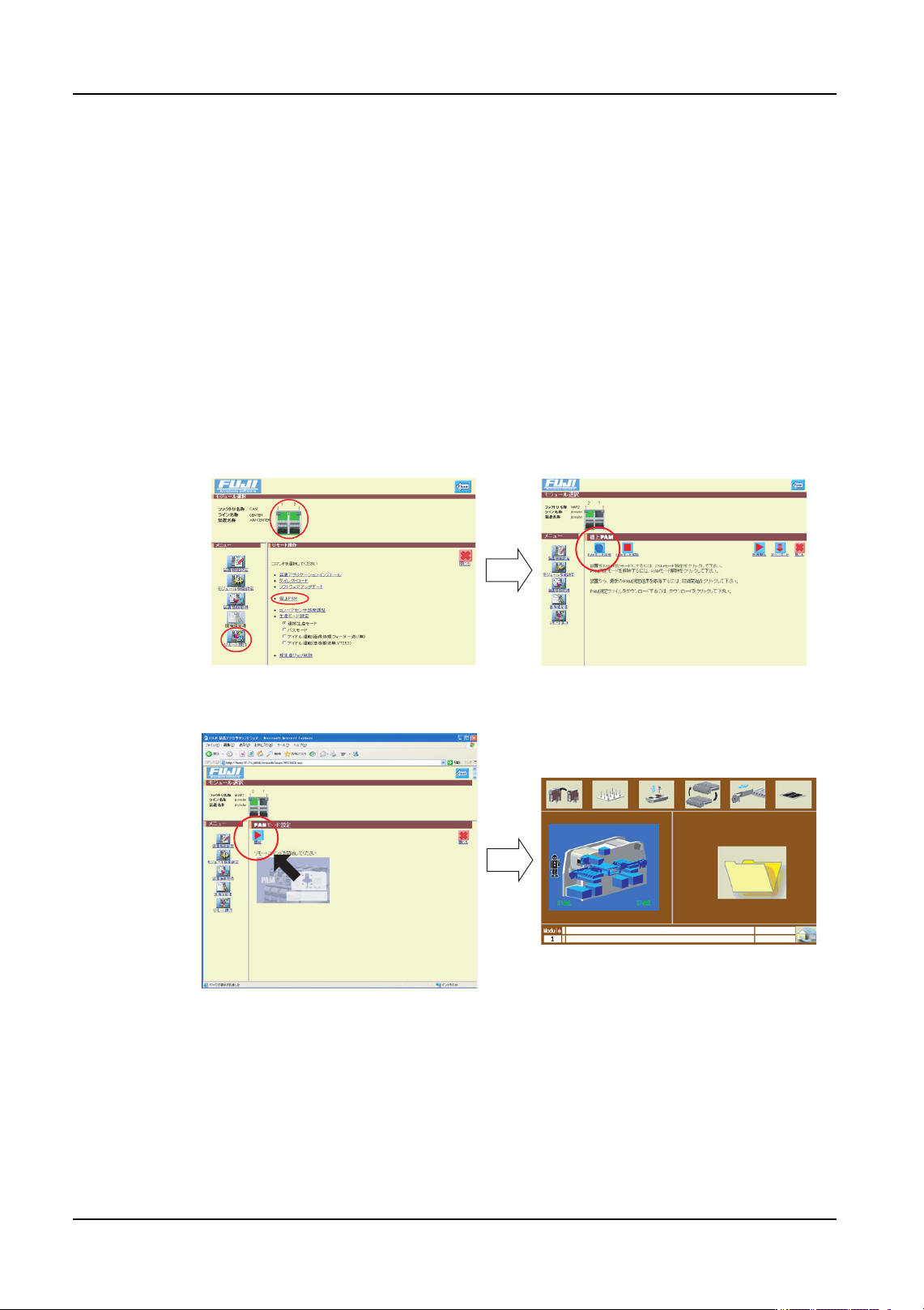

1. 在附加软件的机器设定画面上，选择执行 PAM 的模组，单击 「远程操作」。
2. 请选择 「机上 PAM」。显示出取得 PAM 结果的画面。
3. 请选择 「PAM 模式设定」。
4. 请选择 「开始」，模式设定结束后，所选择的模式的操作画面变为 PAM 模式。
备注 )PAM 模式上等待 job 画面的背景色变为褐色。
解除 PAM 模式时，请选择 「远程操作」- 「机上 PAM」- 「解除 PAM 模式」。选择 「开始」-
「返回」时，模组返回通常的运转画面。
AIMPAM001
AIMPAM002
