5. 基本操作 QD053-07 62 AIM 机械手册 5.1.2 安装方法 安装前的准备 使用料站托架时， 请根据需要将料 带元件的相关机器 ( 废料带槽 等 ) 一起设置。 另外， 也请 变更元件相机的安装位置。 1. 打开安全门。 2. 将元件相机的安装位置变更到模组内的中 央位置。 （关于元件相机的安装 / 拆除的要点参 考 " 8.1 元件相机的更换 "。 ） 备注 )变更元件相机的安 装位置时， 机器自…
QD053-07 5. 基本操作
AIM 机械手册 61
〈S/N：000070 ～以后的机器的时候〉
该操作需要气源。
1. 在机器上连接气源。（参考 「AIM 安装手册」）
2. 将 PCU 插入料站托架并夹紧。( 参考 " 5.1.1 拆除方法 "。)

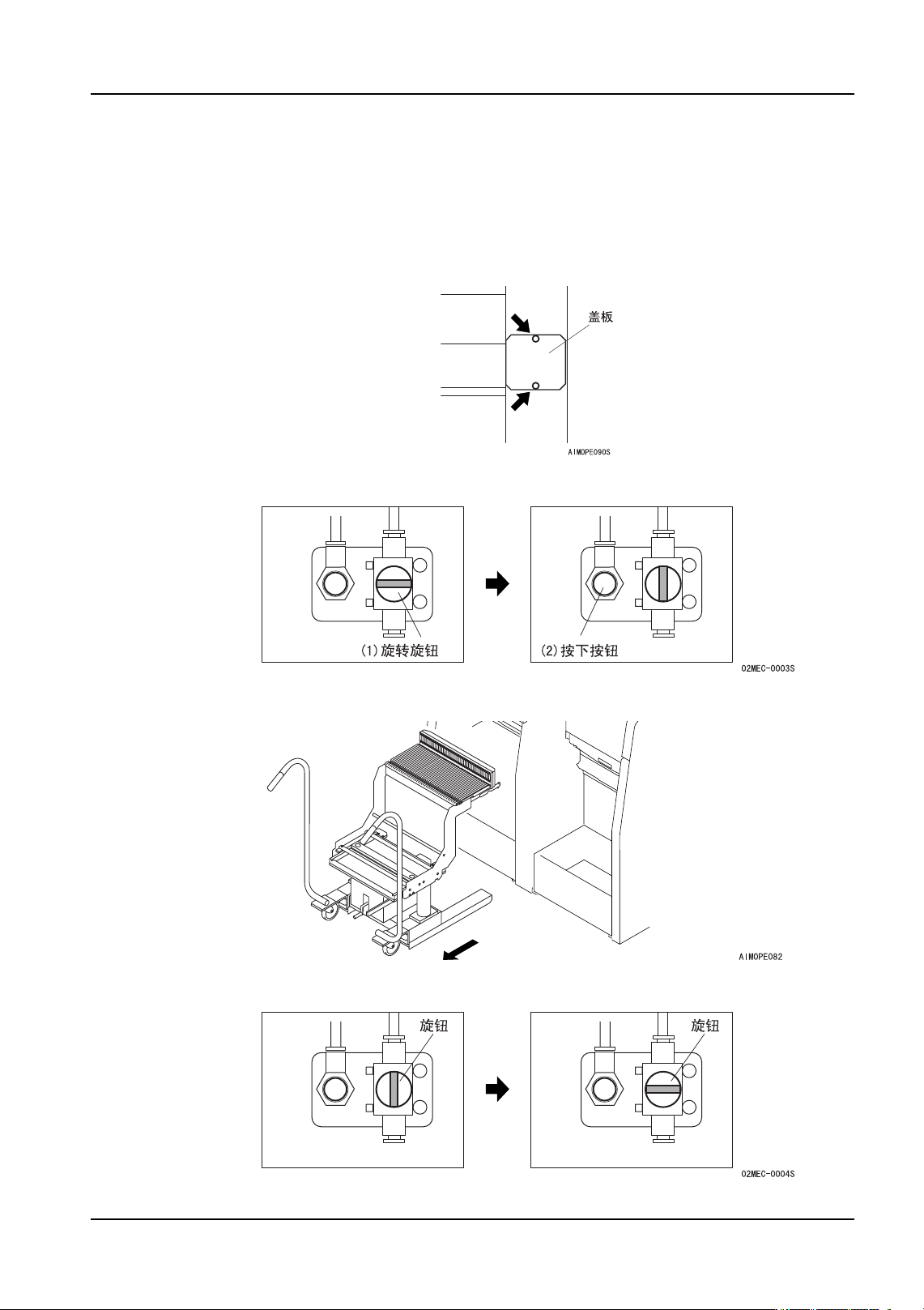

3. 拆除脱卸后的料站托架的模组旁边的盖板。
4. 旋转气阀的旋钮后放掉空气，按下按钮后松开。
5. 慢慢地拉 PCU，将 PCU 从机器 ( 模组 ) 上拉出。
6. 将空气阀的旋钮返回到原来的位置上，安装盖板。
5. 基本操作 QD053-07
62 AIM 机械手册
5.1.2 安装方法
安装前的准备
使用料站托架时，请根据需要将料带元件的相关机器 ( 废料带槽等 ) 一起设置。另外，也请
变更元件相机的安装位置。

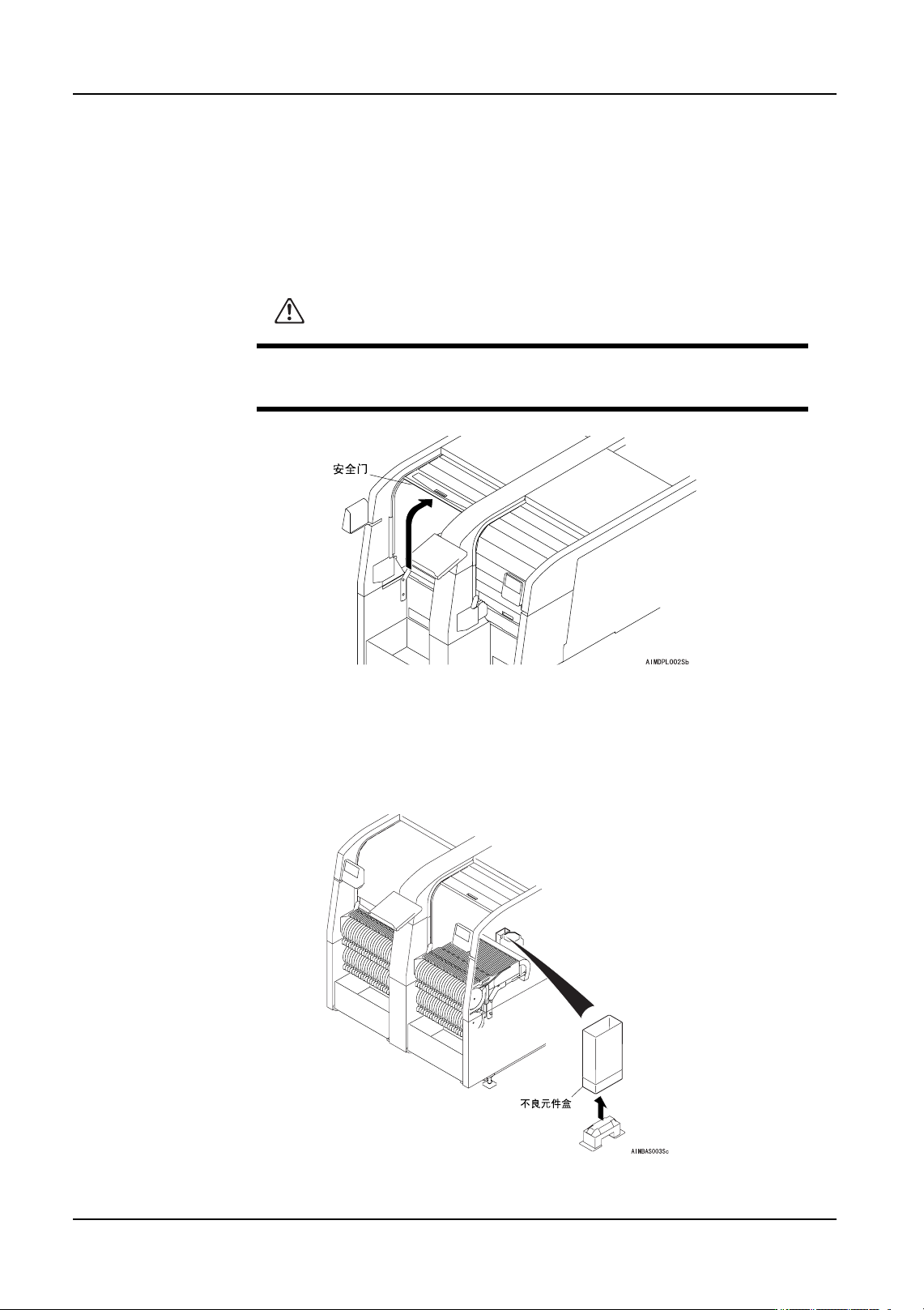

1. 打开安全门。
2. 将元件相机的安装位置变更到模组内的中央位置。（关于元件相机的安装/ 拆除的要点参
考 " 8.1 元件相机的更换 "。）
备注 )变更元件相机的安装位置时，机器自动地进行精度校准的重新测定。请预先将治具吸
嘴安装在吸嘴置放台上。
3. 不良元件排出盒安放在元件相机旁边的支架上。
4. 安装废料带处理输送槽。（安装的详细方法参考 " 5.5.3 废料带输送槽和盖罩 "。）
注意
打开安全门时请将其完全抬起。如果将安全门在中途位置停止时，有落下
的危险。
QD053-07 5. 基本操作
AIM 机械手册 63
安装料站托架
使用 PCU 将料站托架从 PSU 上拆除，收存在 PSU 上。
1. 使机器 ( 模组 ) 处于 START 等待状态。

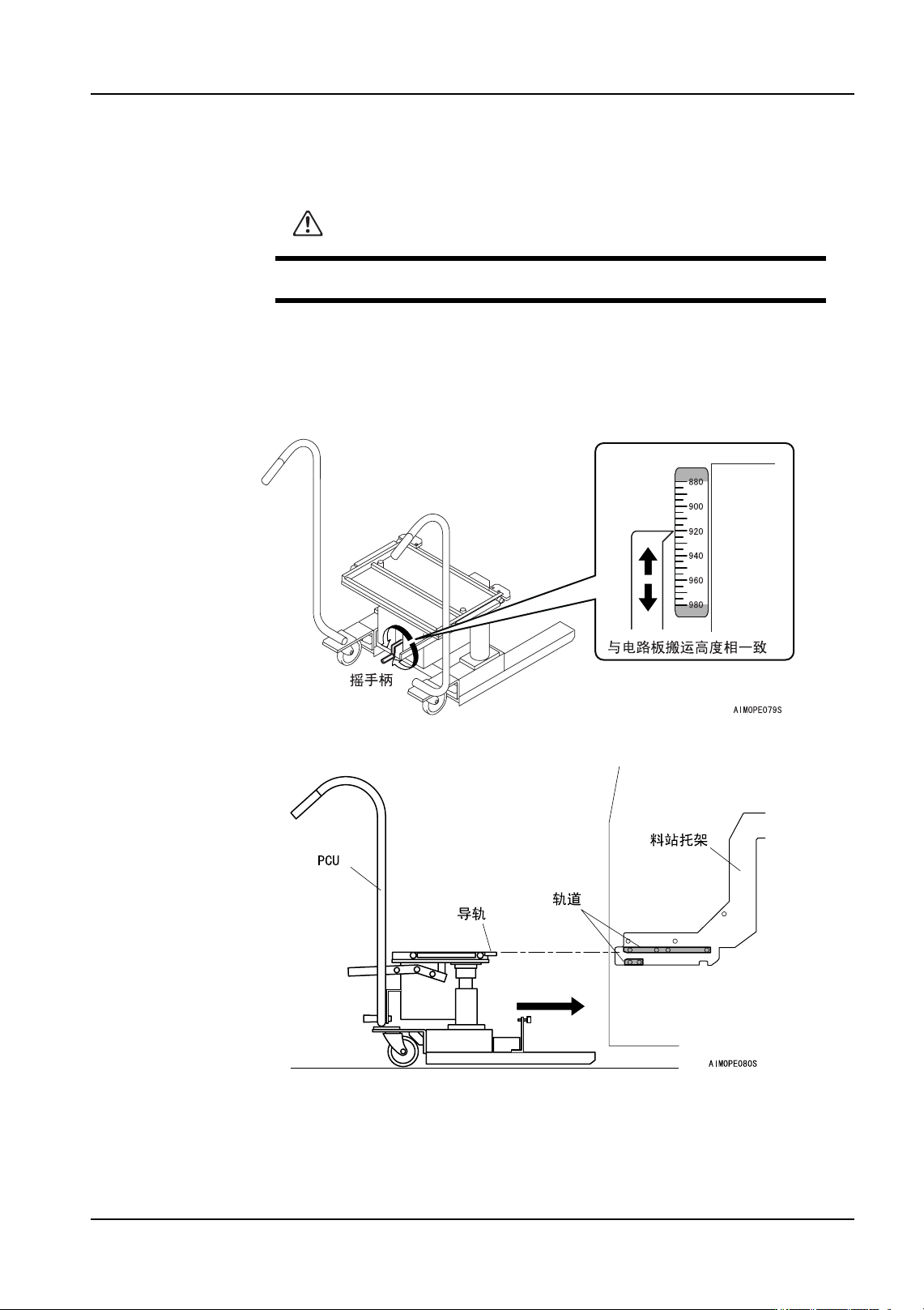

2. 旋转 PCU 下部的摇手柄，将标尺与电路板的高度对齐。
备注 )标尺表示电路板的搬运高度 (mm)。请注意不要使指针超出标尺的红色范围部分 (880 以
下、980 以上 )。
3. 将PCU的导轨插入到PSU上的料站托架的轨道中，将PCU紧紧地压入直到碰到阻停块为止。
注意
操作前请确认 PSU 的脚轮支点是否锁定。
