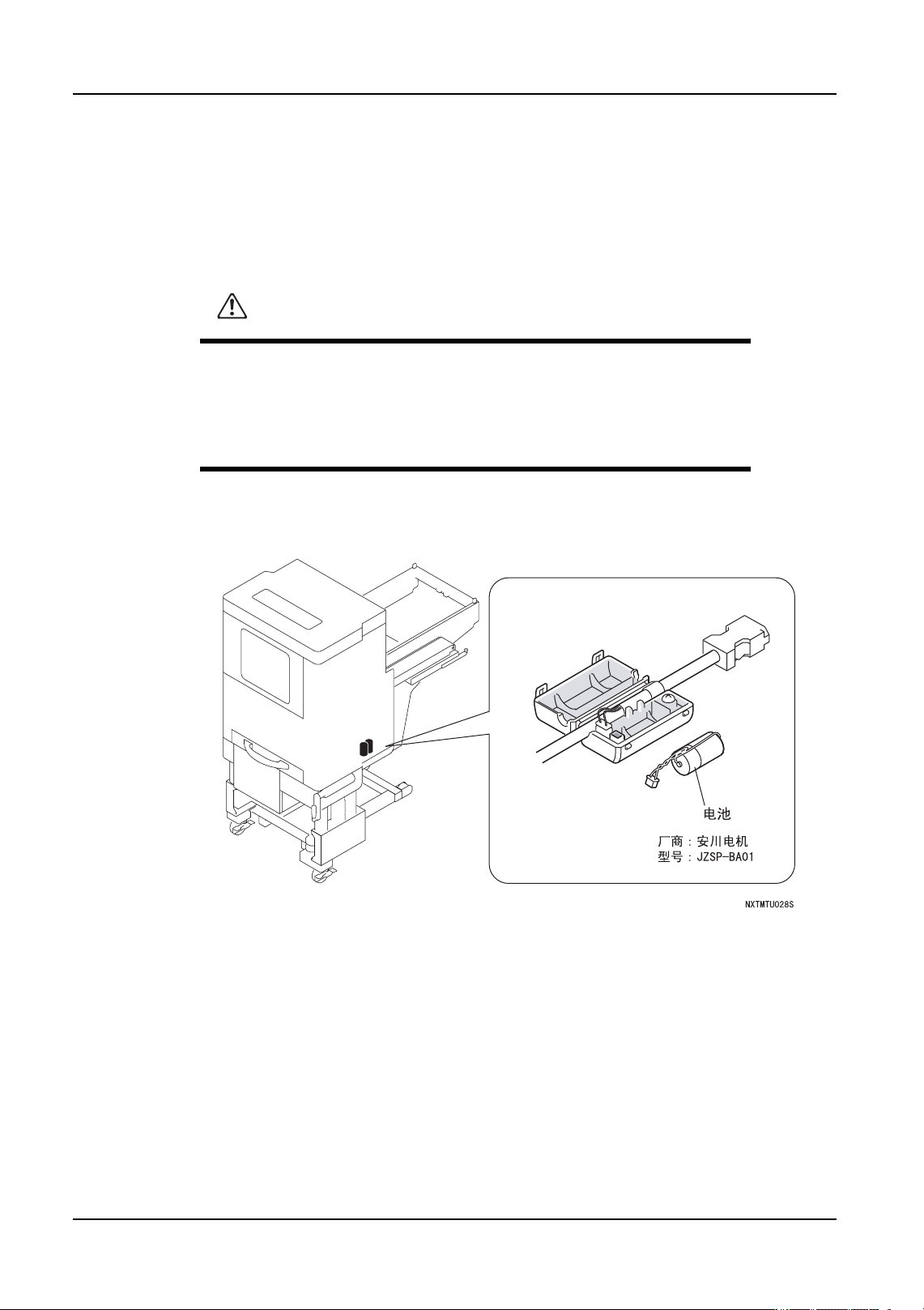

7.14 料盘单元 -L 内的 TY 轴·TZ 轴伺服放大器电池的更换
7.14.1 更换时期
电池报警时。
7.14.2 更换方法
1. 卸下料盘单元 -L 主体的盖板。
2. 请打开在 TY 轴和 TZ 轴马达旁边的各个电池盒，将电池与新品更换。
3. 装上料盘单元 -L 本体的盖板。
注意
·请不要使用指定以外的电池。
·请在不切断机器电源状态下更换电池。没有接通电源的状态下拆下电池
时，有必要重新设定马达的原点。
·使用完的电池请根据进行处理的地区的规定进行处理。
QD053-07 7. 消耗品的更换
AIM 机械手册 187
7.15 料盘单元 -L 中转电路板的保险丝的更换
保险丝烧断时，电路板上的 LED 灯灭。更换保险丝前请确认是否烧断。
7.15.1 更换方法
1. 拧松螺丝，打开控制箱的安全门。
2. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。
3. 从中转电路板上拔下保险丝 （34F1，34F2，34F3）并更换。
4. 关紧控制箱的安全门。
注意
·在更换保险丝前，请务必切断电源。
·请用与拆下的保险丝相同容量的保险丝更换。
AIMMTU005
34F3
34F2
34F1
7. 消耗品的更换 QD053-07
188 AIM 机械手册
7.16 料盘单元 -M 控制电路板保险丝的更换
7.16.1 更换方法
事前将料盘托架 -M 从机器上取下。
1. 拧松螺丝，拆除侧面的盖板。
2. 从控制电路板上拔下烧断的保险丝 （M1F1，M1F2，M1F3）后进行更换。
3. 请拆除侧面的盖板。
