6. 预防保养 QD053-07
136 AIM 机械手册
〈TZ 轴升降部齿轮〉
1. 拆下料盘单元 -L。( 详细请参考 " 5.2 料盘单元 -L 的拆除 / 安装 ")

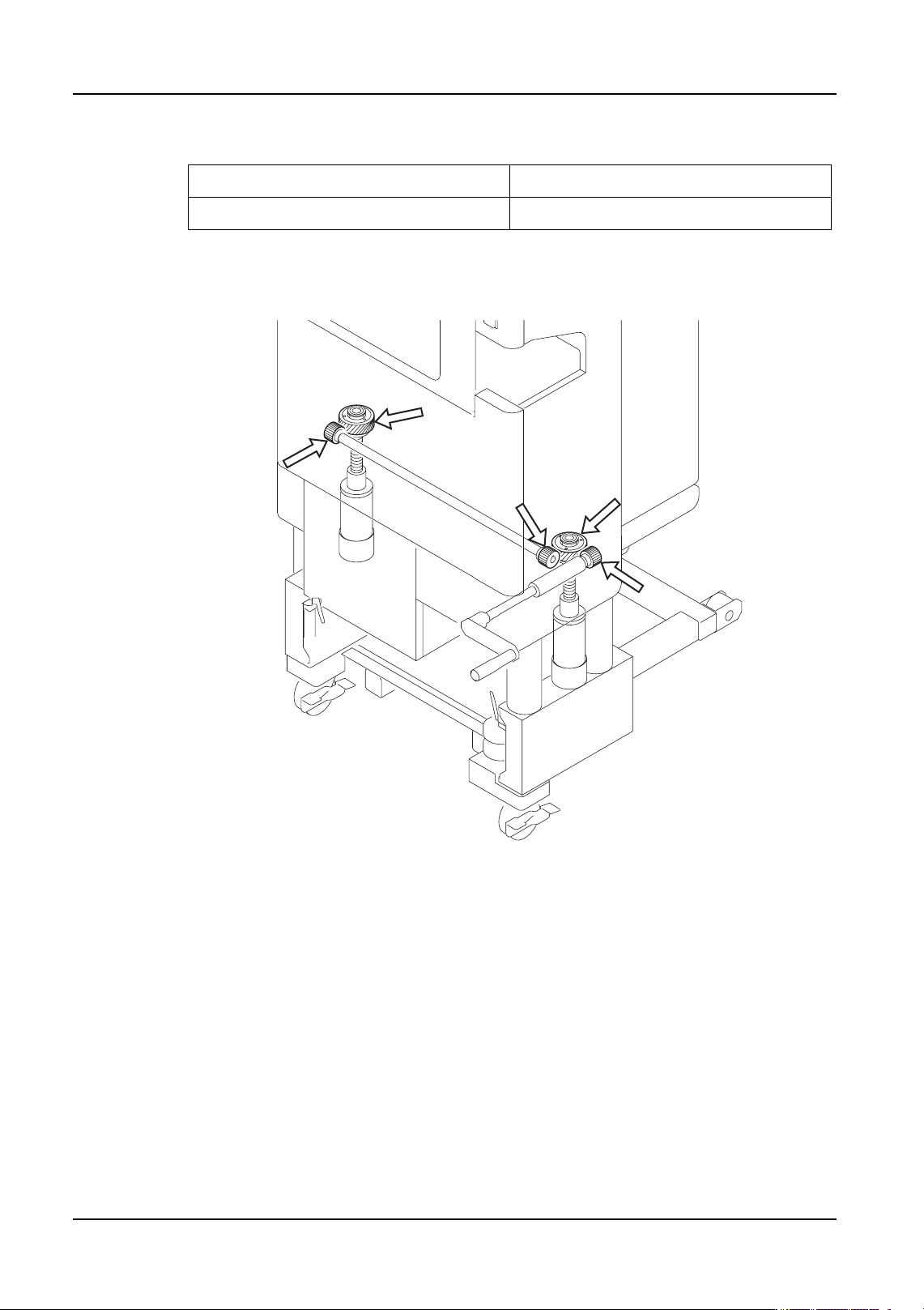

2. 适量涂抹指定的润滑油。
润滑油 加油处
Daphne Exponex No.2( 出光 ) TZ 轴滚珠丝杆
NXTMTU040
QD053-07 6. 预防保养
AIM 机械手册 137
6.8.10 料盘单元 -L 皮带张力的调整
在确认皮带张力时，请预先准备张力测定表。另外，请拆除料盘单元 -L。( 详细请参考 "
5.2 料盘单元 -L 的拆除 / 安装 ")

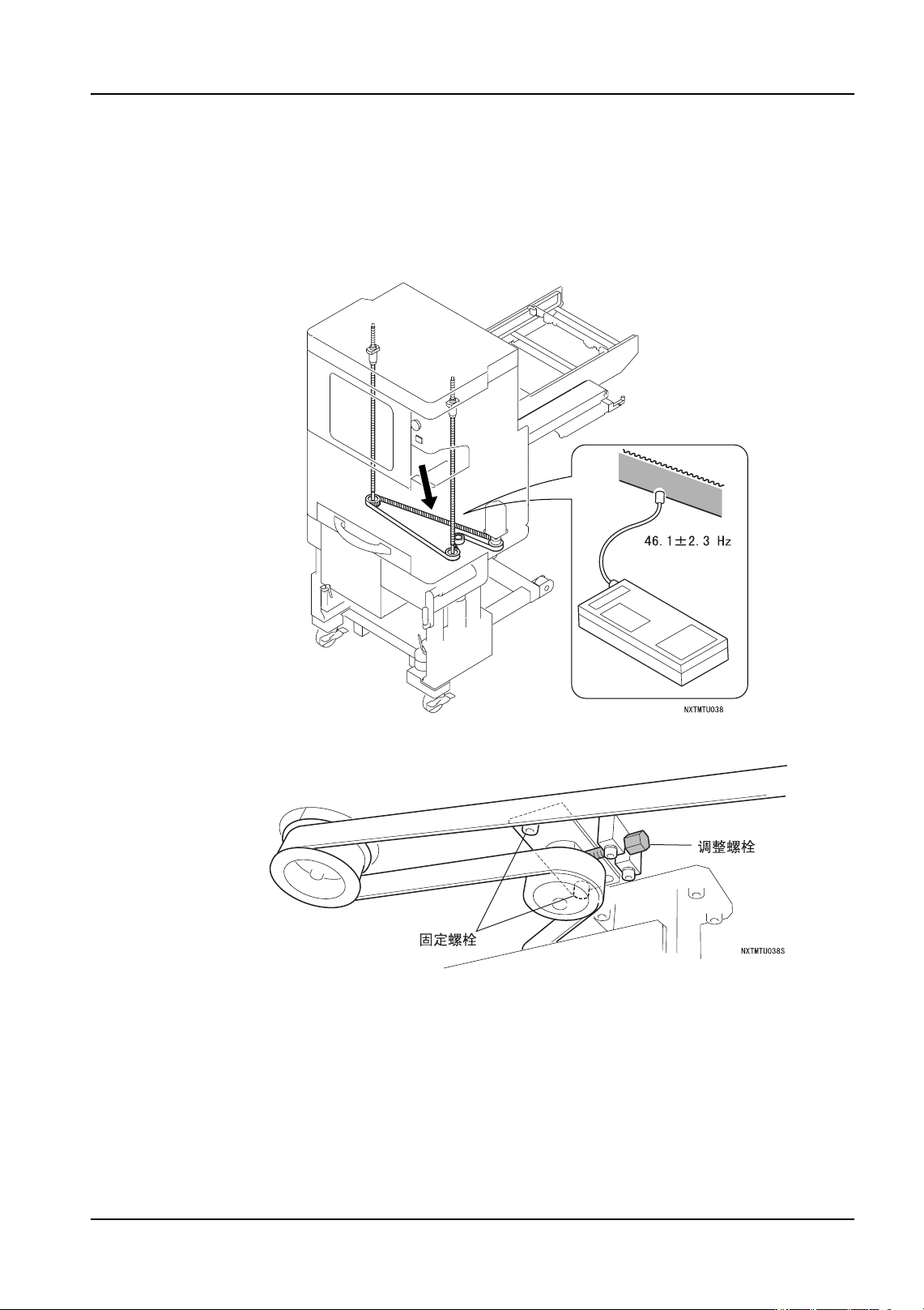

〈TZ 轴皮带张力〉
1. 请测定皮带的张力。确认在跨距最长的皮带中央的测定值是 46.1 ± 2.3Hz。
2. 测定值超过上述的范围时请调整皮带张力。拧松固定螺栓后旋转调整螺栓进行调整。
6. 预防保养 QD053-07
138 AIM 机械手册

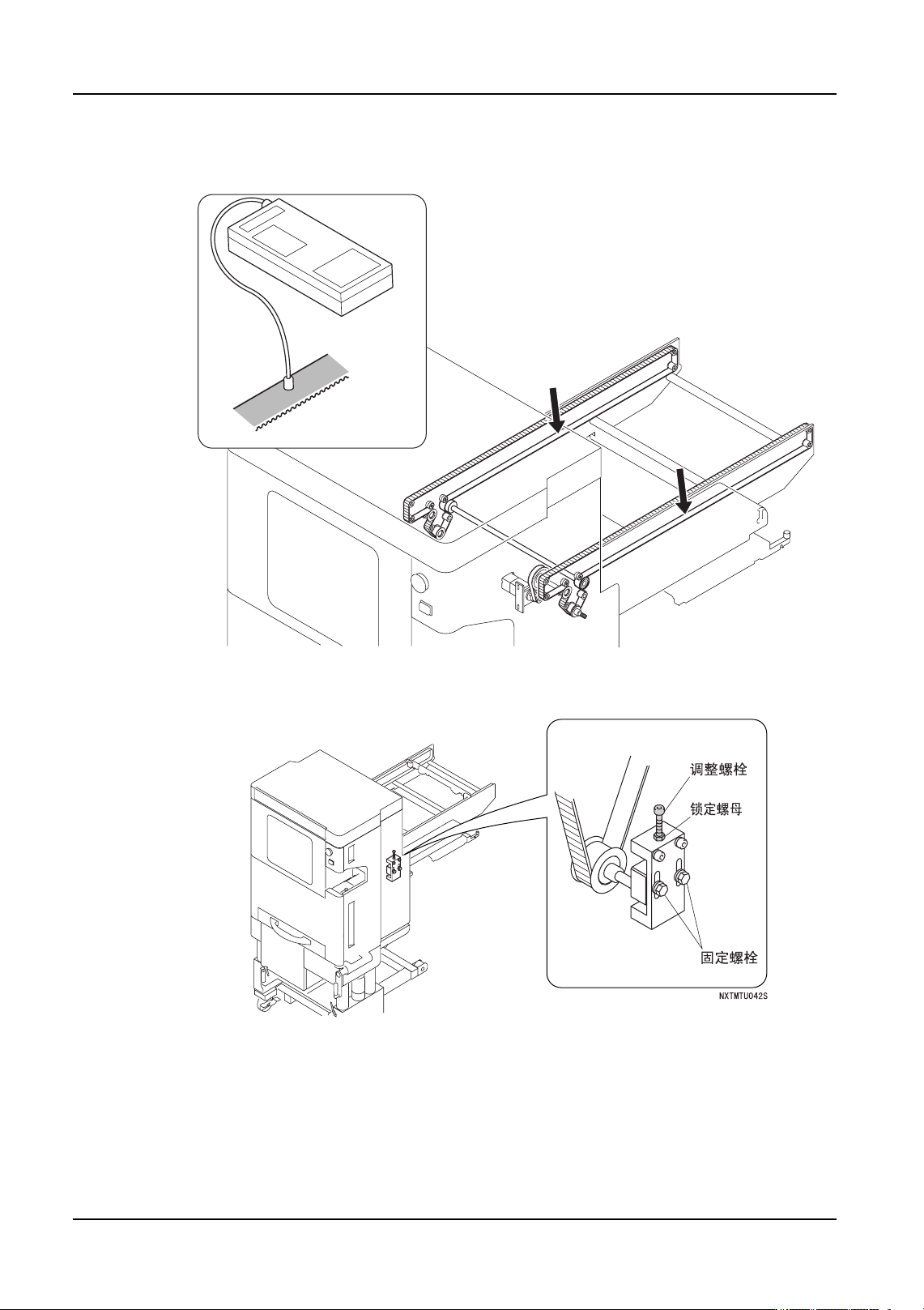

〈TY 轴皮带张力〉( 往复臂部分 )
1. 请测定皮带的张力。确认在跨距最长的皮带中央的测定值是 38.8 ± 1.9Hz。
2. 测定值超过上述的范围时请调整皮带张力。
拧松张紧轮的固定螺栓。请松开锁定螺母旋转调整螺栓进行调整。
NXTMTU041
38.8r1.9 Hz
