QD053-07 5. 基本操作
AIM 机械手册 75
5.3.3 治具吸嘴的安装
请事前准备对应于要安装的工作头的吸嘴置放台。进一步准备与工作头的吸嘴头相同数量
的吸嘴，请按照以下步骤安装治具吸嘴。
1. 请拆除安装在机器上的吸嘴置放台。

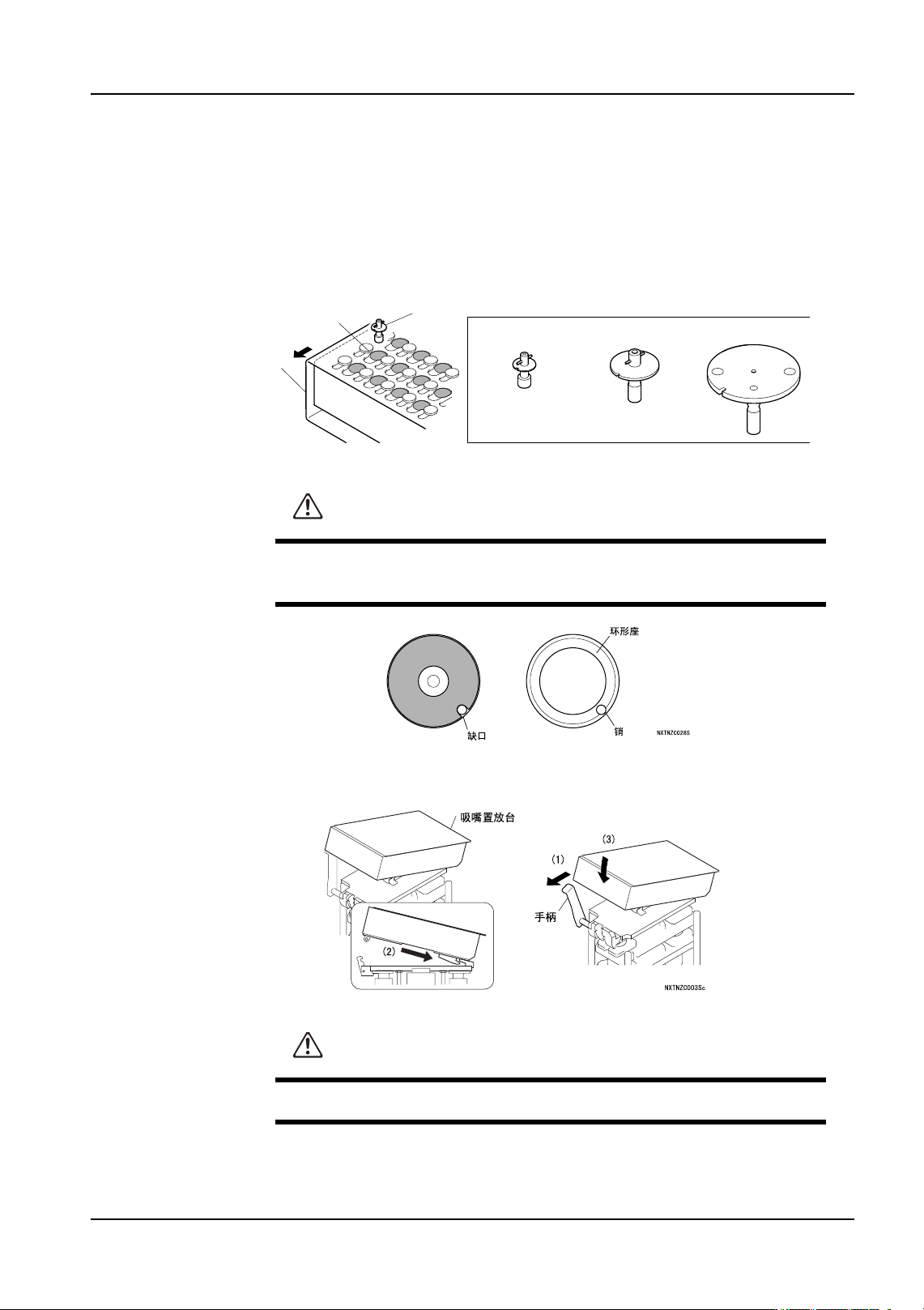

2. 滑动准备的吸嘴置放台的挡板，在槽中安放治具吸嘴。无论在哪个槽中安放都没有关系，
请安装与吸嘴头相同数量的治具吸嘴。
3. 安装吸嘴置放台时，将左侧的手柄向模组的前方倾倒，在吸嘴置放台后方的突起部挂上
吸嘴更换器，压入吸嘴置放台。
4. 将手柄返回到原位。
5. 请确认吸嘴置放台是否紧密地安装在吸嘴更换器上。
注意
在吸嘴平台的销上，请与吸嘴的切口部分相吻合进行安装。销与切口部分
的位置不吻合时，会成为更换吸嘴错误的原因。
注意
请注意在将吸嘴置放台压入市不要夹住手指。
ᬃᩥᵓ
⊏ఈ
⦃ᔶᑻ
4ఈᎹ༈⫼8ఈᎹ༈ǃ
12ఈᎹ༈⫼
1ఈᎹ༈⫼
AIMNZC005S
5. 基本操作 QD053-07
76 AIM 机械手册
5.4 吸嘴置放台的拆除 / 安装
贴装工作头和吸嘴置放台使用相互对应的型号和组合。（参考 " 2.2 贴装工作头的构成部分
"、" 2.9 吸嘴更换器主体的构成部分 "）
5.4.1 拆除方法
1. 停止机器 ( 模组 ) 的运转，使其处于 START 等待状态。
2. 按下操作面板的 「MANUAL」按钮。显示出手动指令。

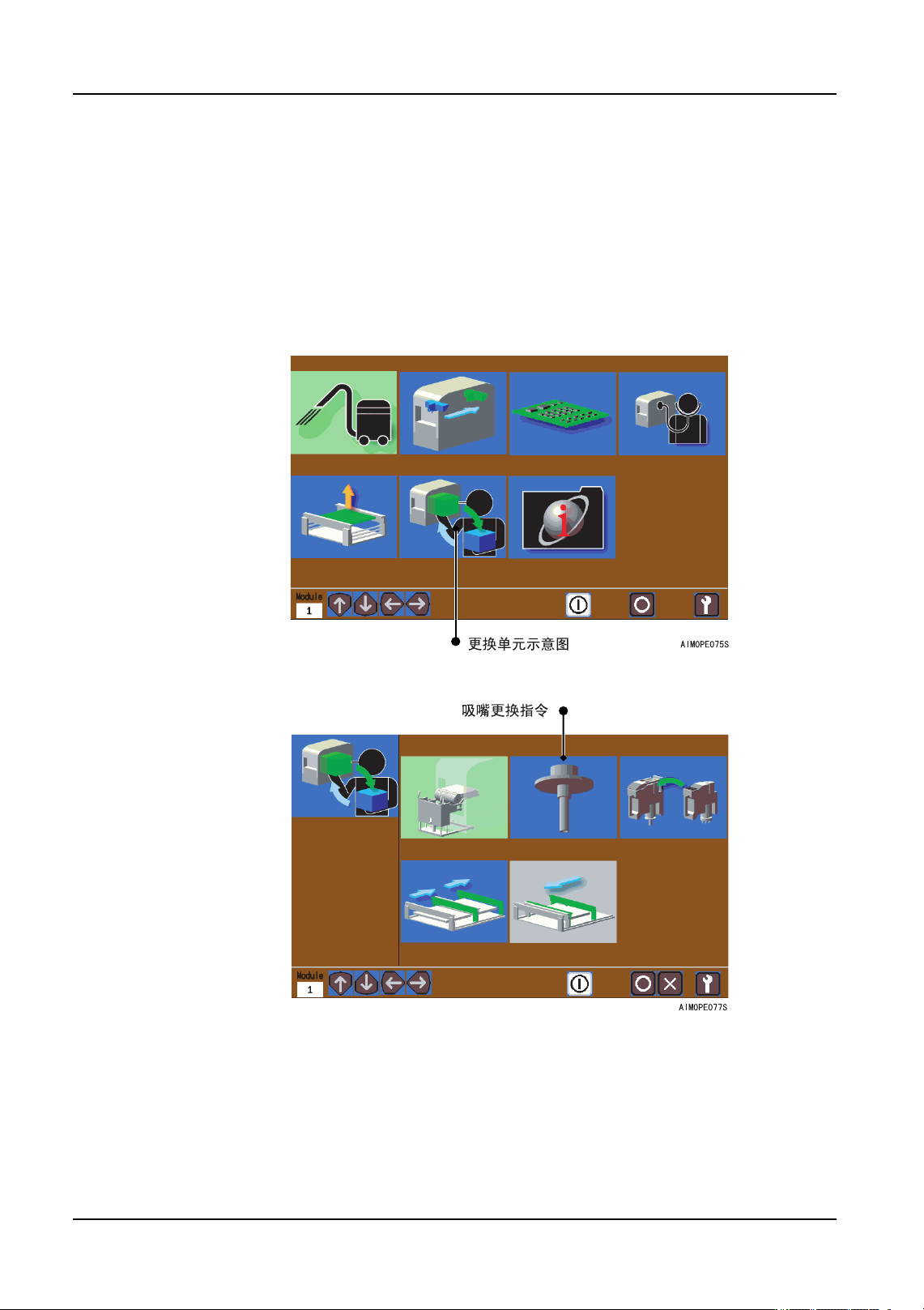

3. 按下箭头键，选择更换单元示意图。按下 「OK」按钮。
4. 请使用箭头键选择更换吸嘴指令。
5. 按下 START 按钮后，装载在工作头上的吸嘴自动地收存到吸嘴置放台上。
备注 )在模组上搭载有料盘单元 -L 时，此时显示出拆除料盘单元的向导画面。请根据向导画
面拆除料盘单元 -L，进入到下一个步骤。
QD053-07 5. 基本操作
AIM 机械手册 77
6. 打开安全门。

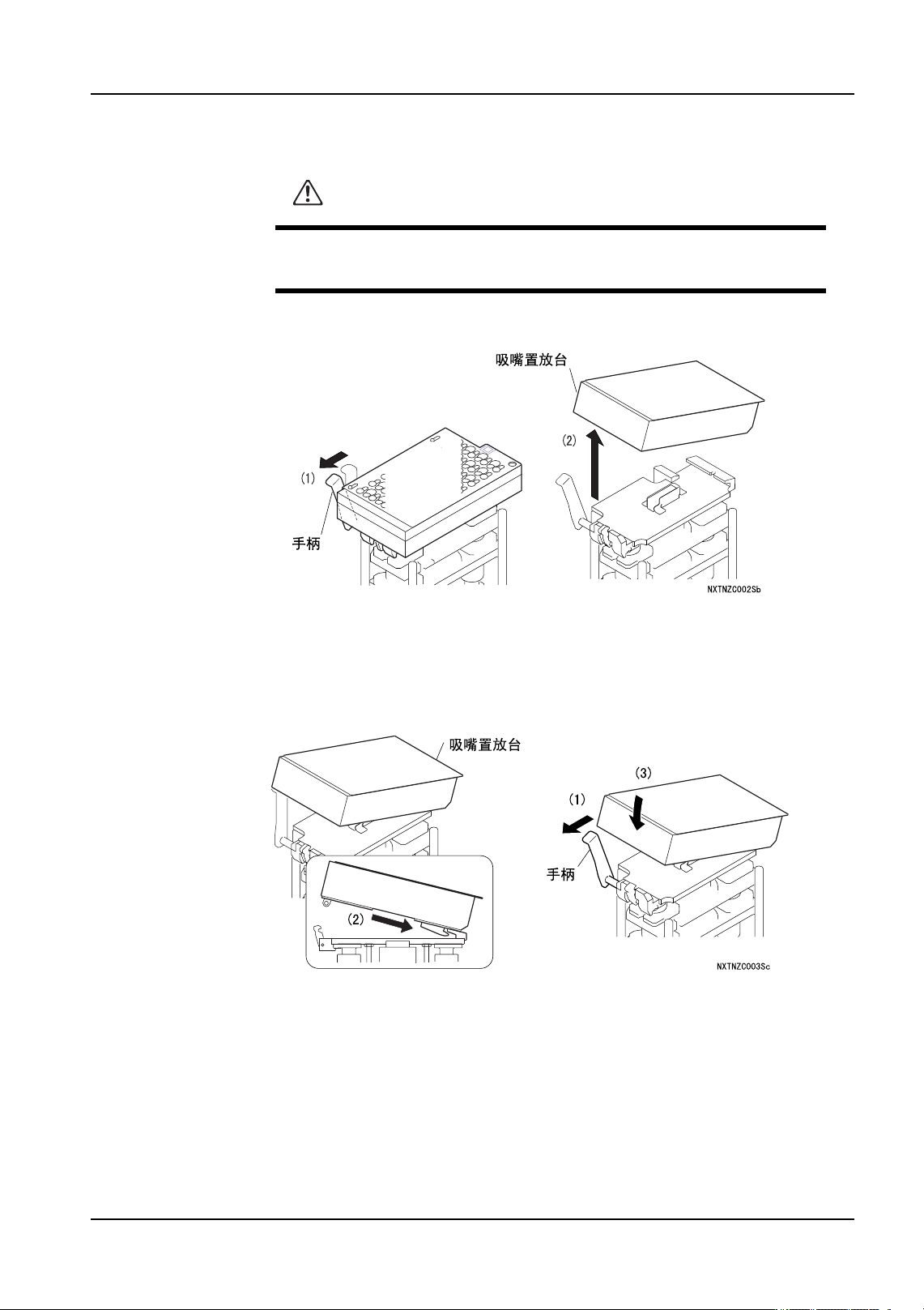

7. 将吸嘴置放台左侧的红色手柄向前侧拉出，在吸嘴置放台的前侧向上提取后卸下。
5.4.2 安装方法
1. 检查新的吸嘴置放台和吸嘴更换台本体的安装面是否清洁。在粘附有异物等时，请用布
擦干净。
2. 将手柄向前方拉出，从吸嘴置放台的后部插入。压入前部进行安装。
3. 将手柄返回到原来的位置。
4. 确认吸嘴置放台确实安装在吸嘴更换本体上。
5. 如果在吸嘴置放台上的基准定位点 (2 处 ) 有污浊的话，请用布擦干净。
注意
·打开安全门时请将其完全抬起。如果将安全门在中途位置停止时，有落
下的危险。
