QD053-07 8. 部件的更换 AIM 机械手册 235 8.14.3 安装 1. 安装盖板时，请以与拆除时相反的步骤 进行。 2. 使料盘架处于上端的位置上，紧固连接 环。 连接环的紧固转矩： 4. 0Nm
8. 部件的更换 QD053-07
234 AIM 机械手册
6. 侧盖板 ( 上部左侧 )
a. 在前门的折叠部，拆除侧盖板的安装螺栓 （2 根）。
b. 拆除外侧的安装螺栓 （6 根），拆除侧盖板上 ( 上部左侧 )。

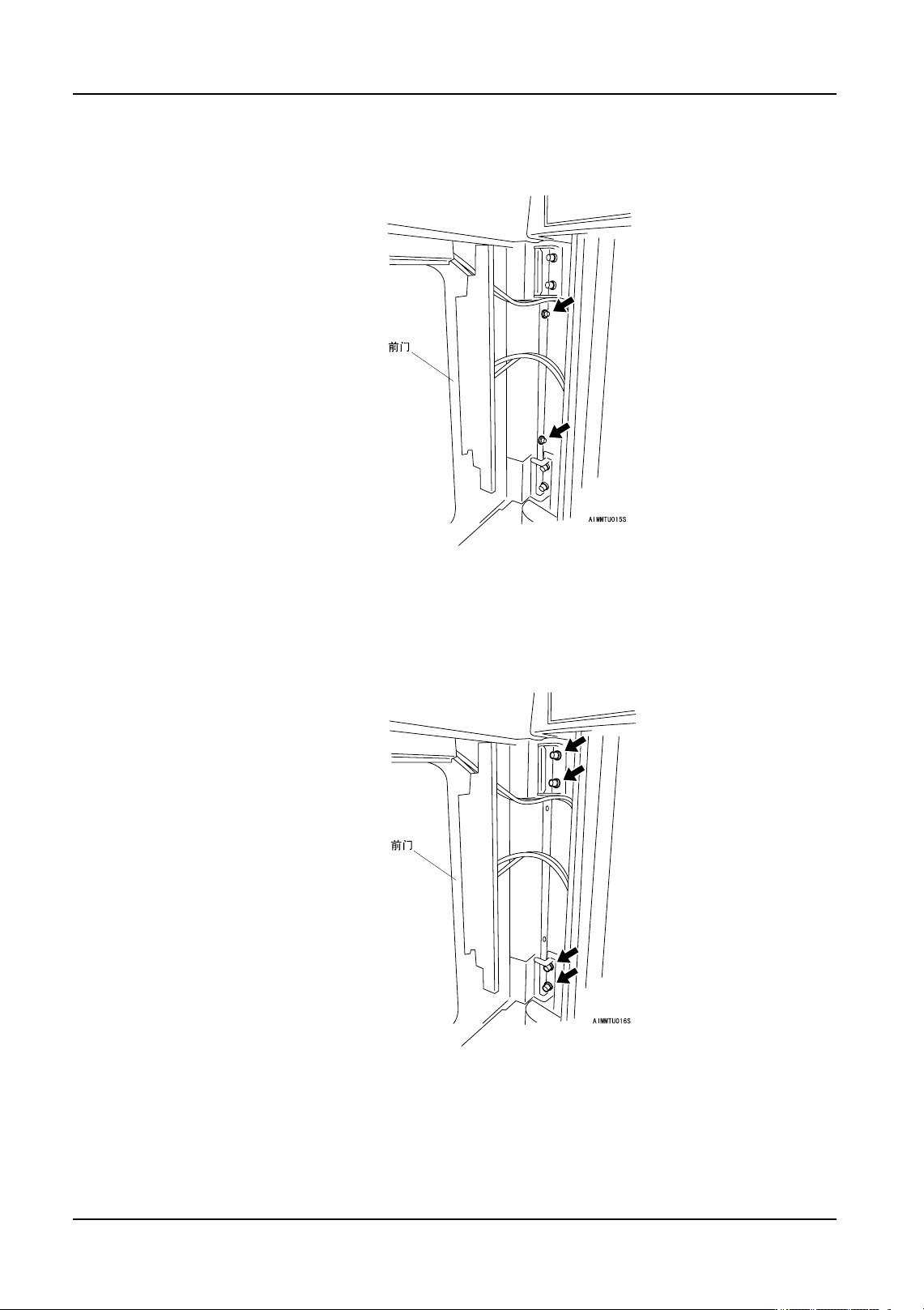

7. 前门
a. 将空气管 （4 根）从前门气缸上拆除。
b. 拆除前门折叠部安装螺栓 （4 根）。
c. 拆除前门。
8. 侧盖板 ( 下部左侧 )
拆除安装螺栓，拆除侧盖板 ( 下部左侧 )。
9. 侧盖板下 ( 下部右侧 )
拆除安装螺栓，拆除侧盖板下 ( 下部右侧 )。
QD053-07 8. 部件的更换
AIM 机械手册 235
8.14.3 安装
1. 安装盖板时，请以与拆除时相反的步骤进行。

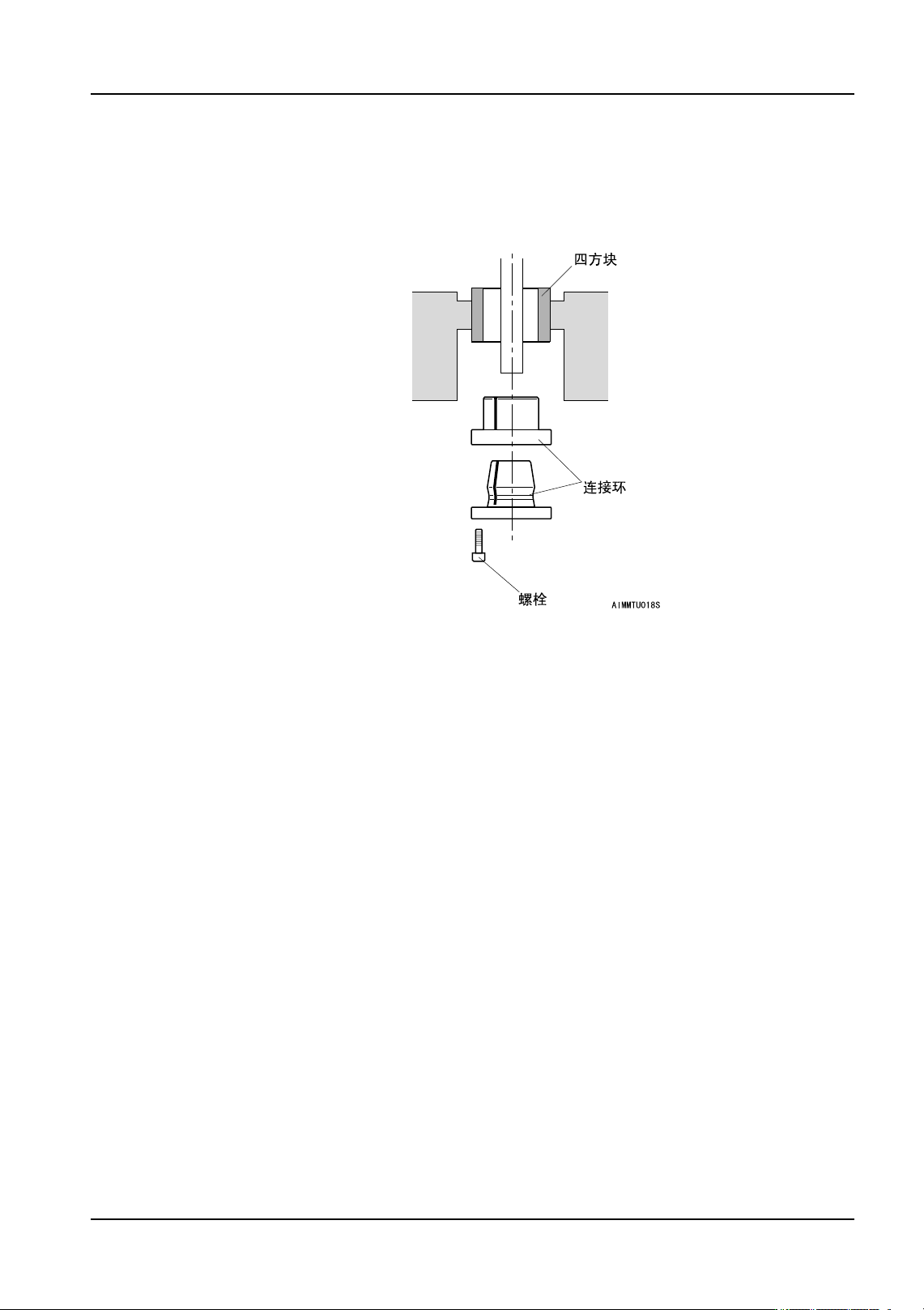

2. 使料盘架处于上端的位置上，紧固连接环。
连接环的紧固转矩： 4.0Nm
8. 部件的更换 QD053-07
236 AIM 机械手册
8.15 远程控制 I/O 电路板的更换
8.15.1 更换方法

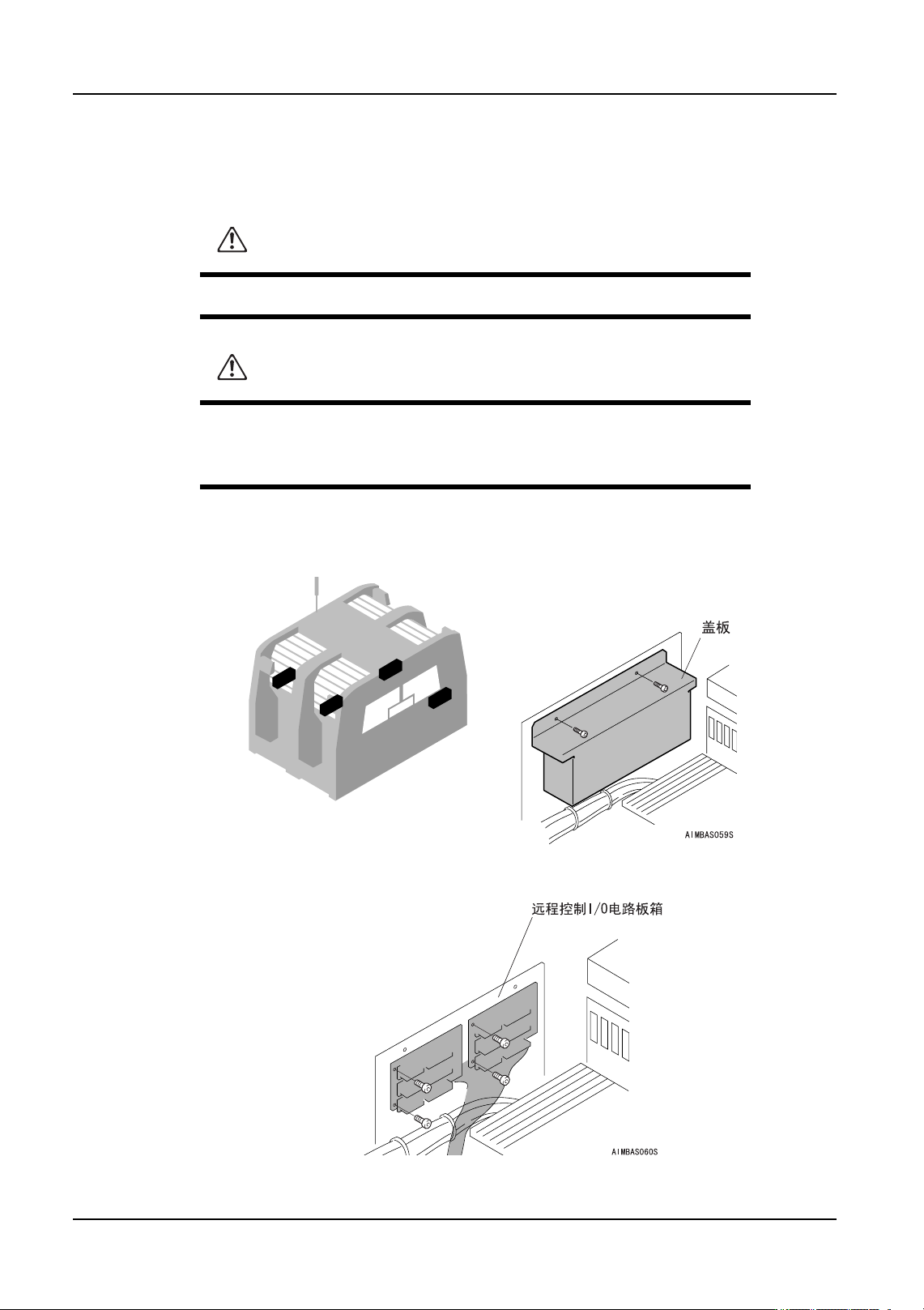

1. 将主电源开关 OFF，切断机器的电源。
2. 拆下螺丝 （2 根），拆下远程控制 I/O 电路板的前盖板。
3. 拆除安装螺栓 （4 根），将远程控制 I/O 电路板箱从机器中取出。
警告
在进行更换操作时，请务必在切断电源后进行。
注意
·在接差导线接头时，请拿住接插头进行更换，不要拉电缆。
·在连接接插头时，请注意确认接插头的名称不要搞错。
