8. 部件的更换 QD053-07 210 AIM 机械手册 8.4 废料带处理单元的更换 8.4.1 必要工具 十字形螺丝刀， 六角扳手 （6mm） 。 8.4.2 操作时间 拆除旧单元→安装新的单元为止 13 分。( 除去清扫、加油等的维修保养 时间。) 8.4.3 更换方法 1. 拆 下料站托架。( 详细参 考 " 5.1 料站托架的拆 除 / 安装 "。) 2. 将 主电源开关 OFF。 3. 拆下机器下部的…
QD053-07 8. 部件的更换
AIM 机械手册 209

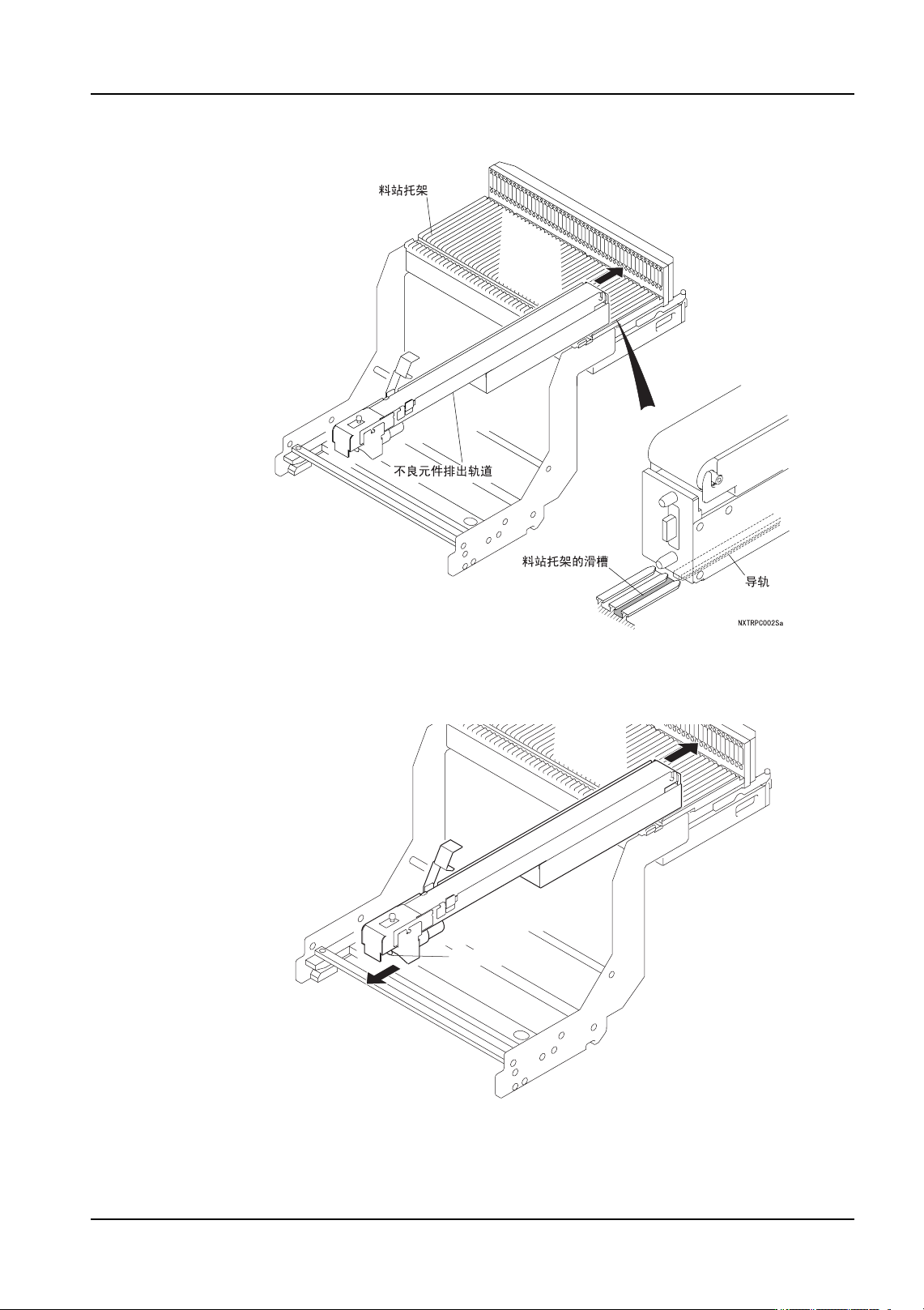

2. 在安装不良元件排出单元时，将下部导轨与料站托架的滑槽相吻合插入。
3. 在将夹紧板向图的方向拉的状态下，使不良元件排出单元滑动。请确实押入到底以后再
放开夹紧板。
请确认前侧部的插头确实地插入到料站托架侧的插座中。
1;753&6D
།㋻ᵓ
8. 部件的更换 QD053-07
210 AIM 机械手册
8.4 废料带处理单元的更换
8.4.1 必要工具
十字形螺丝刀，六角扳手 （6mm）。
8.4.2 操作时间
拆除旧单元→安装新的单元为止 13 分。( 除去清扫、加油等的维修保养时间。)
8.4.3 更换方法
1. 拆下料站托架。( 详细参考 " 5.1 料站托架的拆除 / 安装 "。)
2. 将主电源开关 OFF。

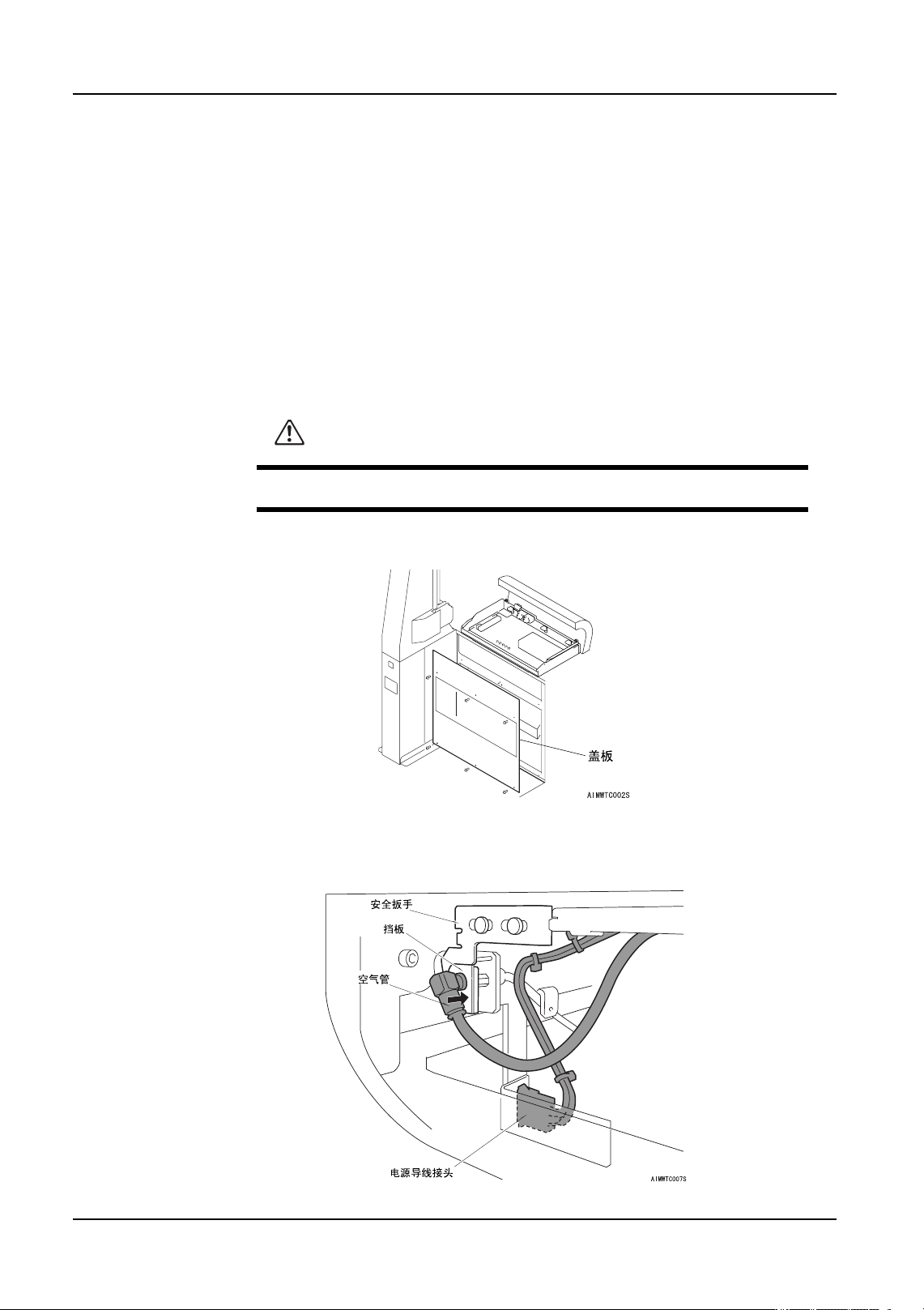

3. 拆下机器下部的盖板。
4. 在废料带处理单元正面拆除电源导线接插头。将挡板向下图箭头方向按后拆除空气管。
备注 )拆除空气管后，安全手柄动作。请确认安全手柄向右方向移动到底。（嘎达一声被固
定。）
注意
在更换元件相机前，务必切断机器主电源。
QD053-07 8. 部件的更换
AIM 机械手册 211

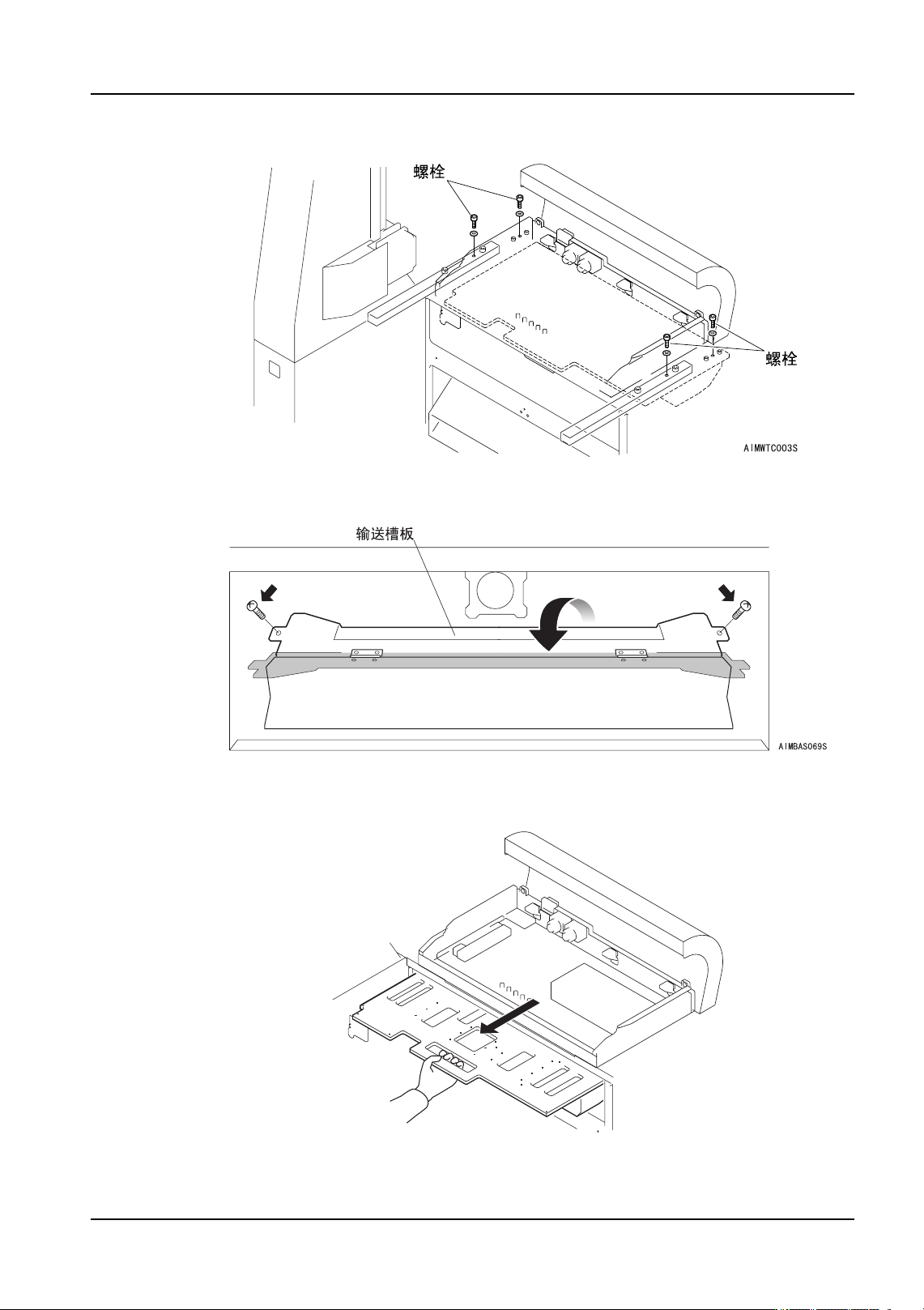

5. 用六角扳手拆除废料带处理单元安装螺栓 （4 根）。
6. 拆除机器下部内的输送槽板的安装螺丝 （2 根），将输送槽板向面前倾倒。
7. 抓住单元的前侧的把手，将单元拉出。
注意 )注意不要将单元过分拉出而导致落下。
AIMWTC00
5
