6. 预防保养 QD053-07
100 AIM 机械手册

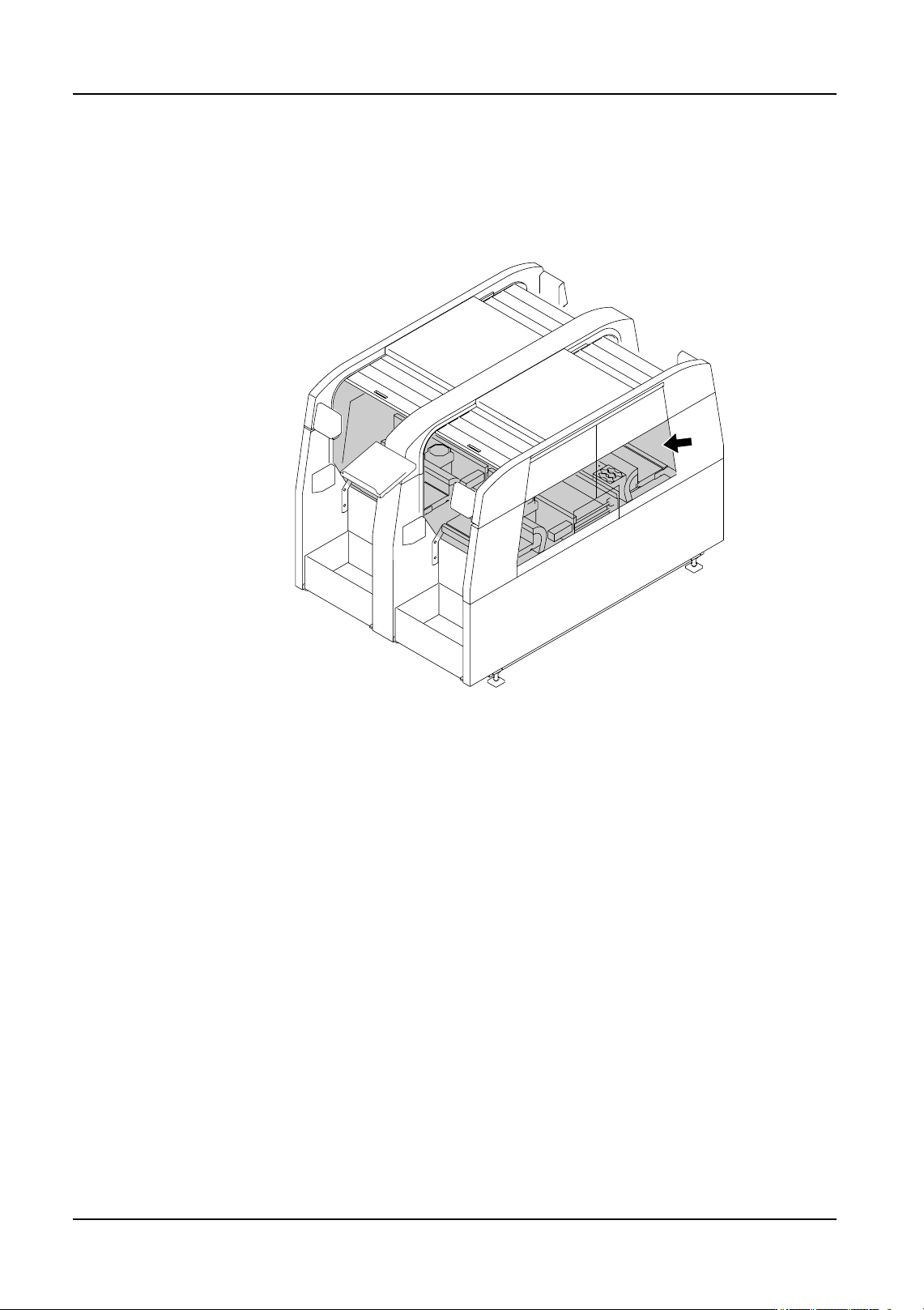

6.4.5 模组内部的清扫
1. 拉出料站托架，打开安全门。（详细请参考 " 5.1 料站托架的拆除 / 安装 "。）
2. 使用吸尘器吸取机器内部散乱的垃圾和杂物。
3. 使用干布干净地擦去附着在指定加油处以外的润滑油。
AIMBAS004b
QD053-07 6. 预防保养
AIM 机械手册 101
6.5 每月 (700 小时 ) 的操作
请进行以下的清扫和加油。

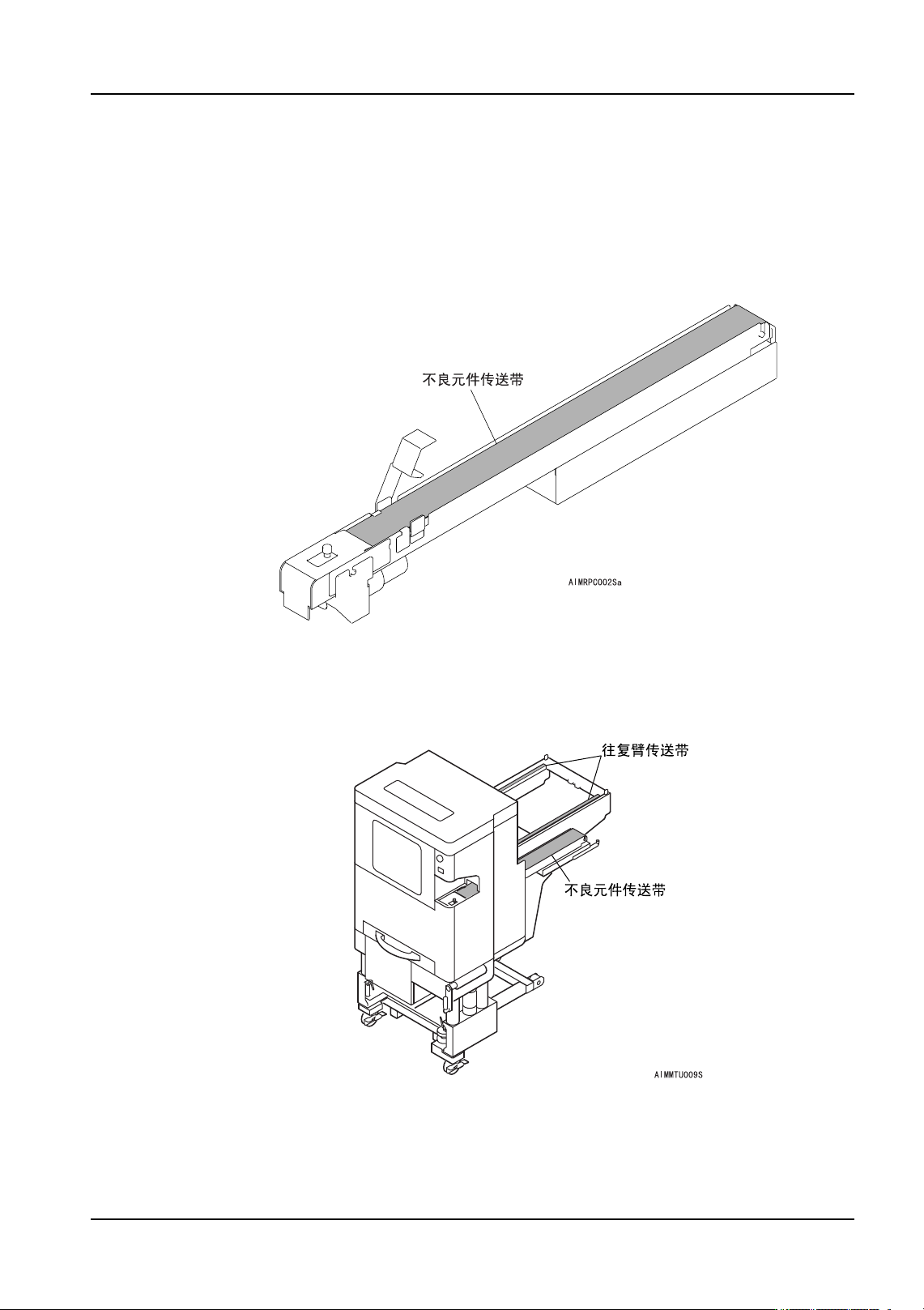

6.5.1 不良元件排出单元的清扫
1. 拆除不良元件排出单元。( 详细请参考 " 8.3 不良元件排出单元的更换 "。)
2. 用干净的布干擦传送带的表面。
6.5.2 料盘单元 -L 的清扫 （元件排出传送带，往复臂传送带）
1. 拆除料盘单元 -L。（详细请参考 " 5.2 料盘单元 -L 的拆除 / 安装 "。)
2. 用干净的布干擦传送带的表面。
6. 预防保养 QD053-07
102 AIM 机械手册
6.5.3 吸嘴真空过滤器的清扫 〈H01 吸嘴工作头〉
关于洗涤用篓
吸嘴真空过滤器使用另外贩卖的篓后使操作容易。可以放入洗涤用的篓子内的过滤器的个
数如下所示。
·H01 吸嘴用过滤器：最大 20 个
〈H01 吸嘴工作头〉
1. 拆下贴装工作头。（详细请参考 " 5.3 贴装工作头的拆除 / 安装 "。)
2. 使用一字型螺丝刀，松开过滤器套并卸下过滤器。
3. 将过滤器盖罩浸在中性洗涤剂溶液中进行洗净。污垢严重时，请更换新的部件。
备注 )将收存在过滤器套中的过滤器放入用于洗涤的选项盒中 （K1325A）。请在中性洗涤剂
中浸泡 5 分钟后用超声波洗涤器洗涤。
