QD053-07 6. 预防保养 AIM 机械手册 103 6.5.4 吸嘴锁定销的更换和吸嘴吸取面的清扫 〈H01 吸嘴贴装工作头〉 1. 拆 下贴装工作头。 （详 细请参考 " 5.4 吸嘴 置放台的拆除 / 安装 "。 ) 2. 用老虎钳等夹住吸嘴夹紧销的固定爪一 侧，使其容易拆卸。 备注 )吸嘴吸取面有 4 处标记是用于吸取精度补正的。请不要触摸此处。 3. 请将夹住夹紧销后拔出来。 注意 )请注意不要划伤吸…
6. 预防保养 QD053-07
102 AIM 机械手册
6.5.3 吸嘴真空过滤器的清扫 〈H01 吸嘴工作头〉
关于洗涤用篓
吸嘴真空过滤器使用另外贩卖的篓后使操作容易。可以放入洗涤用的篓子内的过滤器的个
数如下所示。
·H01 吸嘴用过滤器：最大 20 个
〈H01 吸嘴工作头〉
1. 拆下贴装工作头。（详细请参考 " 5.3 贴装工作头的拆除 / 安装 "。)
2. 使用一字型螺丝刀，松开过滤器套并卸下过滤器。
3. 将过滤器盖罩浸在中性洗涤剂溶液中进行洗净。污垢严重时，请更换新的部件。
备注 )将收存在过滤器套中的过滤器放入用于洗涤的选项盒中 （K1325A）。请在中性洗涤剂
中浸泡 5 分钟后用超声波洗涤器洗涤。
1;73+'
QD053-07 6. 预防保养
AIM 机械手册 103
6.5.4 吸嘴锁定销的更换和吸嘴吸取面的清扫
〈H01 吸嘴贴装工作头〉

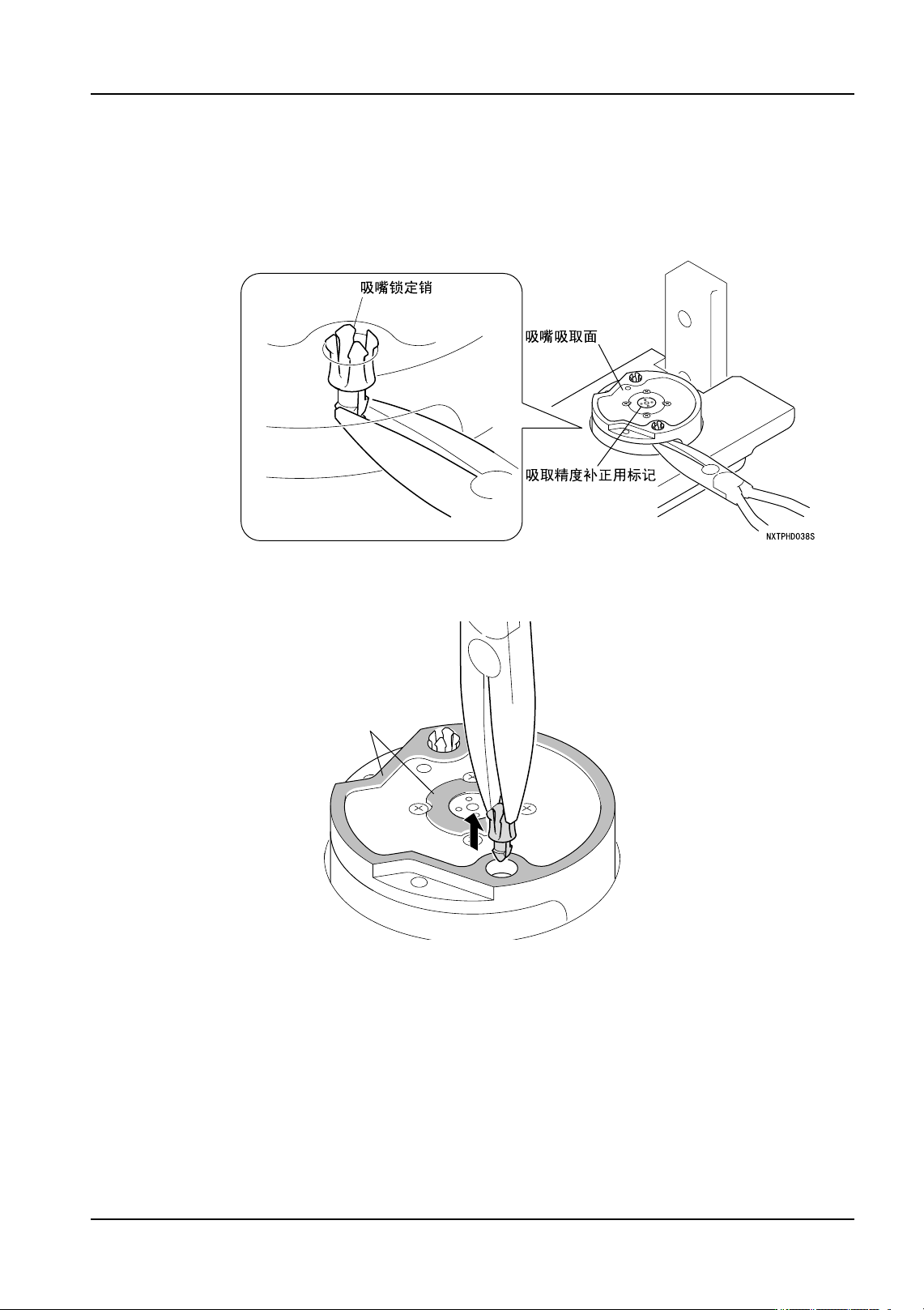

1. 拆下贴装工作头。（详细请参考 " 5.4 吸嘴置放台的拆除 / 安装 "。)
2. 用老虎钳等夹住吸嘴夹紧销的固定爪一侧，使其容易拆卸。
备注 )吸嘴吸取面有 4 处标记是用于吸取精度补正的。请不要触摸此处。
3. 请将夹住夹紧销后拔出来。
注意 )请注意不要划伤吸嘴吸取面。
ఈপ䴶
1;73+'6
6. 预防保养 QD053-07
104 AIM 机械手册

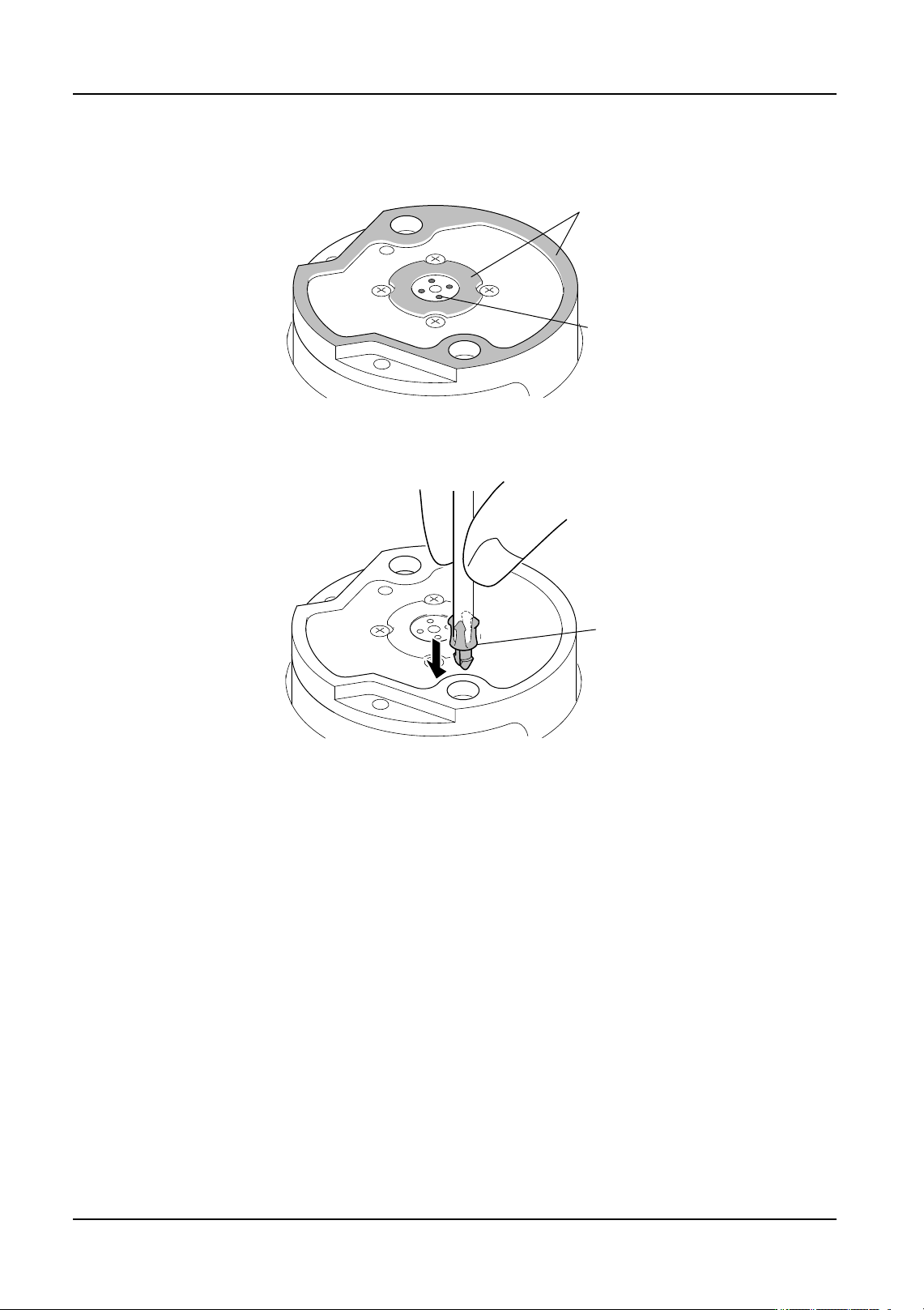

4. 吸嘴夹紧销在吸嘴吸取面上有 2 个。请将另一个吸嘴夹紧销也同样拆下。
5. 请清扫吸嘴的吸取面。用清洁纸轻轻地擦去粘附的污垢。
注意 )吸嘴吸取面有 4 处标记是用于吸取精度补正的。请不要触摸此处。
6. 请安装新的吸嘴夹紧销。利用适当尺寸的棒等确实地插入到安装部分。
注意 )请注意不要使吸嘴划伤夹紧一侧的爪。
1;73+'6
ఈপ䴶
প㊒ᑺ㸹ℷ⫼䆄
1;73+'6
ఈ䫕ᅮ䫔
ো㧦3+
