9. 传感器的调整 QD053-07 246 AIM 机械手册 9.1.4 PAM 模 式设定 在机上执行 PAM 时， 有必要将机器设定为 PAM 模式。 在设定 PAM 模式前， 请进行以下事项的 确认。 a. 在通常模式的状态下，生产 Job 传送给机器。 b. 将所有工作头的吸嘴返回到吸嘴平台上。 如果没有返回的话， 请用吸嘴 平台更换指令 执行此项。 另外，设定为 PAM 模式并从 PAM 模式恢复到生产运转时， Job 从机…
QD053-07 9. 传感器的调整
AIM 机械手册 245
9.1.3 PAM 操作流程
PAM 测定按各个工作头执行。在 AIM 上，一次可以测定两侧 （平台 1 和平台 2）。一共搭载
2 工作头 / 模组合计 4 个工作头，对于一台有必要测定 4 次。
PAM 测定时，清除模组的精度校正数据，请在执行精度校正的重新测定后进行 PAM。
在确认已经进行了 PAM 精度校正的机器的精度时，请不要删除相应的工作头的最终修正值文
件进行 PAM。只有在贴装精度不是很好的情况下，才删除最终修正值文件执行 PAM。
䆒ᅮЎ3$0ᓣ
䖯㸠3$0⌟ᅮ
㒧ᵰᰃ৺2."
<HV
1R
㧔䞡ᮄ䖯㸠3$0⌟ᅮ㧕
পᕫ㸹ℷؐ᭛ӊ
পᕫ⌟ᅮ㒧ᵰ᭄
䖤ㅫ⌟ᅮ㒧ᵰ᭄
3$0⌟ᅮᰃ"
佪Ѡҹৢ
⫼ޟᬒܹϔ᭛ӊޠˈ䕧ߎ
㸹ℷؐ᭛ӊ
⫼ޟᬒܹܼ䚼᭛ӊޠˈ䕧ߎ
㸹ℷؐ᭛ӊ
㾷䰸3$0ᓣ
䕧ߎѠ䖯ࠊ᭛ӊ᭛ᴀ᭛ӊ
ᇚѠ䖯ࠊ᭛ӊӴ䗕ǃডࠄᴎ఼Ϟ
1;73$06
9. 传感器的调整 QD053-07
246 AIM 机械手册
9.1.4 PAM 模式设定
在机上执行 PAM 时，有必要将机器设定为 PAM 模式。在设定 PAM 模式前，请进行以下事项的
确认。
a. 在通常模式的状态下，生产 Job 传送给机器。
b. 将所有工作头的吸嘴返回到吸嘴平台上。如果没有返回的话，请用吸嘴平台更换指令
执行此项。
另外，设定为 PAM 模式并从 PAM 模式恢复到生产运转时，Job 从机器上被删除。
备注 )关于在此说明的附加软件的操作方法，请参考「FUJI 附加软件操作手册」（在线手册）
的 「机上 PAM 测定」一项。
1. 在附加软件的机器设定画面上，选择执行 PAM 的模组，单击 「远程操作」。
2. 请选择 「机上 PAM」。显示出取得 PAM 结果的画面。
3. 请选择 「PAM 模式设定」。
4. 请选择 「开始」，模式设定结束后，所选择的模式的操作画面变为 PAM 模式。
备注 )PAM 模式上等待 job 画面的背景色变为褐色。
解除 PAM 模式时，请选择 「远程操作」- 「机上 PAM」- 「解除 PAM 模式」。选择 「开始」-
「返回」时，模组返回通常的运转画面。
AIMPAM001
AIMPAM002
QD053-07 9. 传感器的调整
AIM 机械手册 247
9.1.5 测定方法
请确认机器设定为 PAM 模式，按以下步骤进行测定。
另外，在备份板上安装有备份销的时候，请事前将其除去。
备注 )在安装有备份销的状态下进行测定时，会与治具相干涉。
1. 请从 Fuji Flexa 传输 PAM 用的 job。（关于 Job 的选择，请参考 " 9.1.9 关于样品 job
「PAM_Sample」 "。）
2. 请将供料器安装在用 job 设定的料站上。
a. 测定 8 吸嘴或者 H12S 吸嘴工作头时，请将安装有 1005 白色元件的供料器用 job 安装
到设定的料站上，按下前面盖罩的设定按钮。
b. 测定 1 吸嘴或者 H04 吸嘴工作头时，请安装送料 . 间距 4mm 的 12mm 宽的空供料器，
按下前面盖罩的设定按钮。
c. 测定的模组带有料盘 -L 时，不需要此操作。
3. 请按下在基座上的全部模组的 START 按键。与通常的运转一样，机器以精度校正为主，
与治具板的宽度相吻合，变更搬运轨道的宽度。
备注 )因为有必要变更在基座的全部模组上的搬运轨道宽度，所以对于全部的模组有必要重
新开始生产。
4. 结束精度校正后，处于电路板等待状态。为了安装准备的治具板，请按下全部模组的
CYCLE STOP 按钮。
5. 请在搬运轨道上安装准备好的治具。测定 1 吸嘴或者 H04 吸嘴工作头的贴装精度时，安
装设置有玻璃元件的治具板。

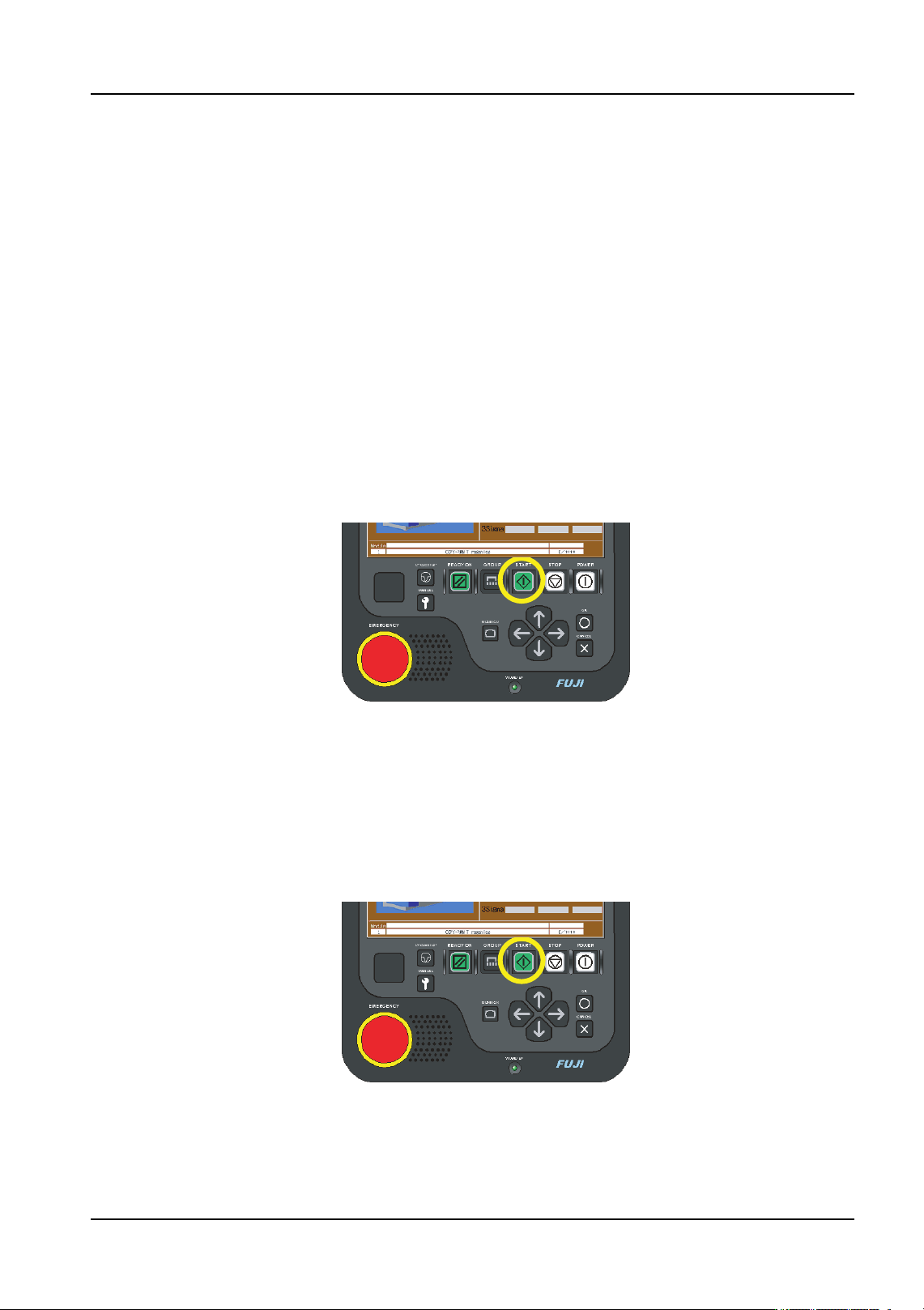

6. 请按下START按钮。机器贴装元件，开始测定贴装精度。测定结束后，治具板自动地松开。
备注 )测定的元件数过多时，看上去好像是处于将电路板夹紧的状态下停止，在这个期间机
器读出结果。请不要随意将手等放入机器。
7. 确认治具板的松开后，请按下 CYCLE STOP 按钮。返回到等待 START 画面。
8. 请纪录在操作画面上显示的贴装精度测定结果。
