QD053-07 7. 消耗品的更换
AIM 机械手册 189
7.17 真空阀的吸气阀、排气阀、垫圈等的更换
请将吸气阀、排气阀、垫圈等的损耗品与真空泵维修保养套件的新部件进行更换。
7.17.1 更换时期
机器每运转 10,000 小时
7.17.2 准备物品
DOP-300SA 维修保养套件 吸取阀干扰防止橡胶 4
吸·排气阀 12
备用排气阀 4
盖垫 4
密封垫 4
吸取阀备份 4
连接管 1
工具 六角扳手 -
转矩扳手 M5 内六角扳手 （可以将紧固
螺距设定为 8N·m 的扳手）
螺丝刀 No.2
其他 工业用酒精 擦拭清扫用
擦纸 擦拭清扫用
防尘口罩、手套、油性笔 -
7. 消耗品的更换 QD053-07
190 AIM 机械手册
7.17.3 更换方法
真空泵的拆除

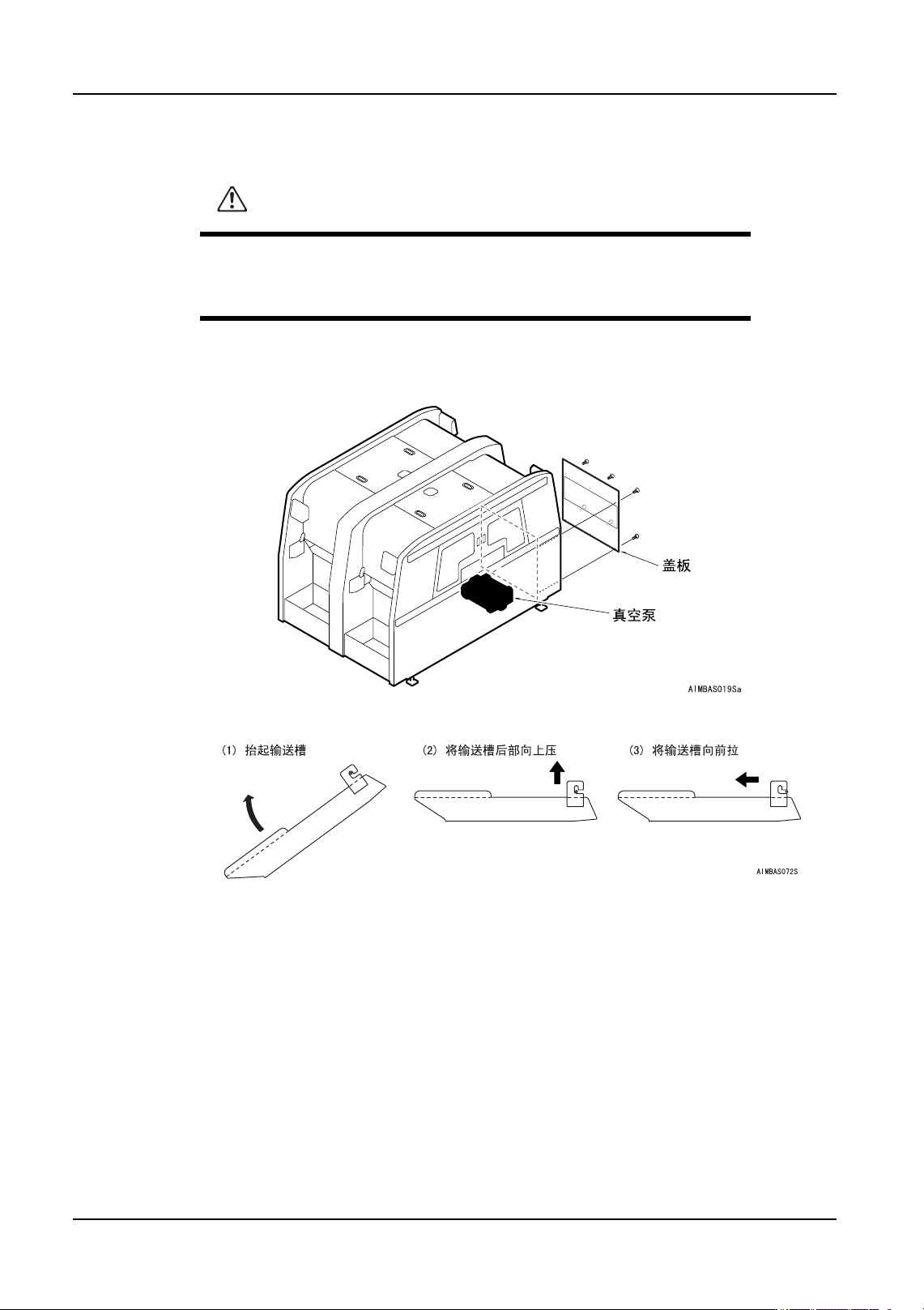

1. 拆除模组 2、Side2 侧的下部盖板。
2. 拆除机器内部的废料带输送槽。
备注 )在自动排出料盘单元 -L 空料盘功能（选项）的时候，废料带输送槽的形状不同，但是
安装 / 拆除的要领相同。
警告
·在进行拆除真空泵操作前，请务必切断机器主电源。
·请在泵停止后放置 30 分钟以上，确认泵冷却后进行操作。一旦运转停
止，泵内部变热，会造成火伤。
QD053-07 7. 消耗品的更换
AIM 机械手册 191
3. 请拆除下述的连接处。
a. 用六角扳手 （2.5mm）拆除螺丝 （2 根），拆除温度保险丝箱。
b. 拔出真空管。
c. 拆除导线接头 （2 处）。
4. 用六角扳手 （5mm）拆除安装真空泵的固定板的螺栓 （4 根） 。请握住手柄，抬起真空
泵，从机器基座中取出固定板。
警告
请必须在 2 人以上进行操作。决不要在勉强的姿势下抬起泵。有可能使腰
受伤。
AIMBAS039
