QD053-07 8. 部件的更换

AIM 机械手册 221

8.9 基座 CPU 箱的更换

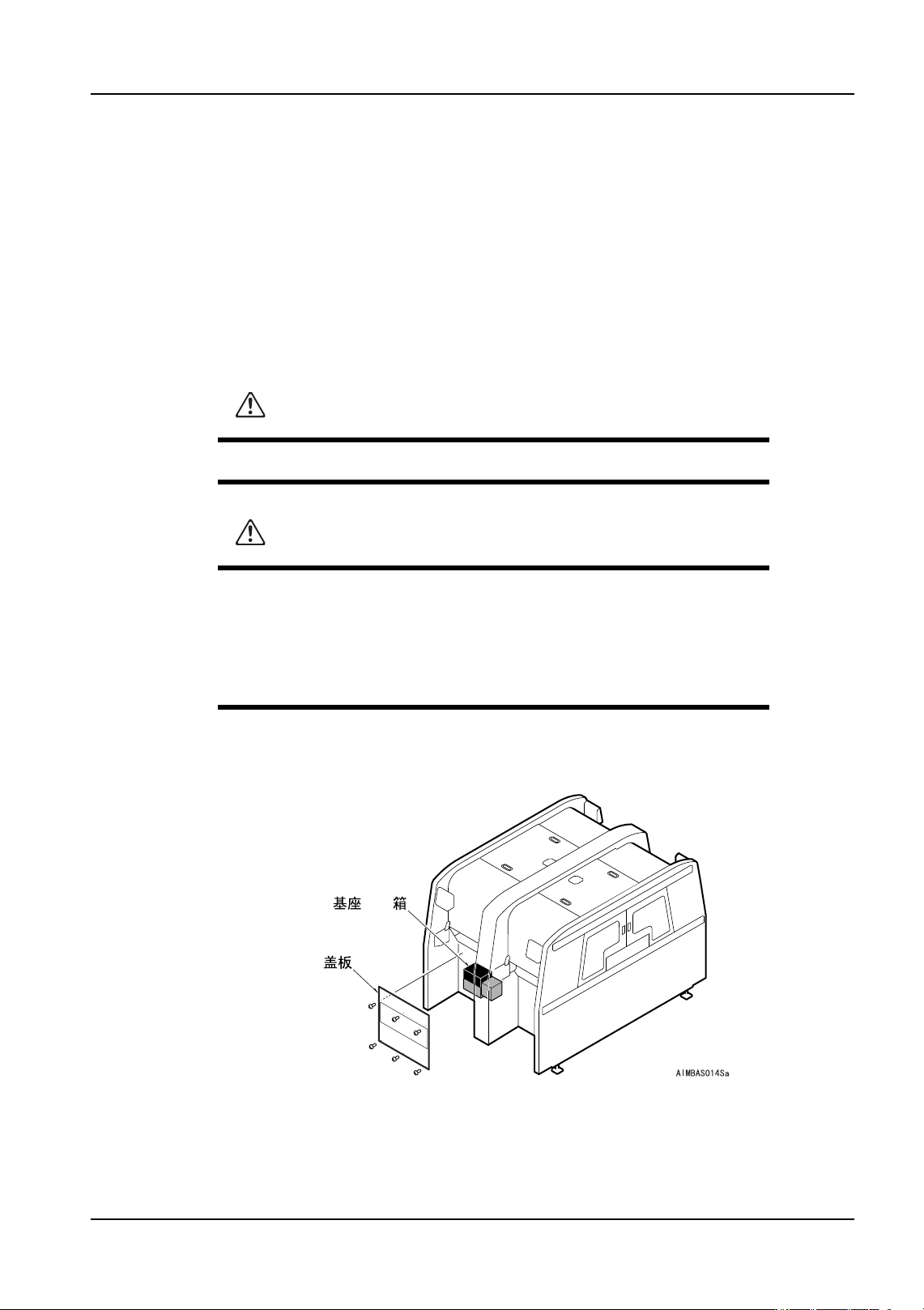

基座 CPU 箱内存在 A 模组的前侧下部。

8.9.1 必要工具

十字形螺丝刀，六角扳手（2.5,3,4mm）。

8.9.2 操作时间

10 分种。( 单侧模组。)

8.9.3 更换方法

1. 将主电源开关 OFF，切断机器的电源。

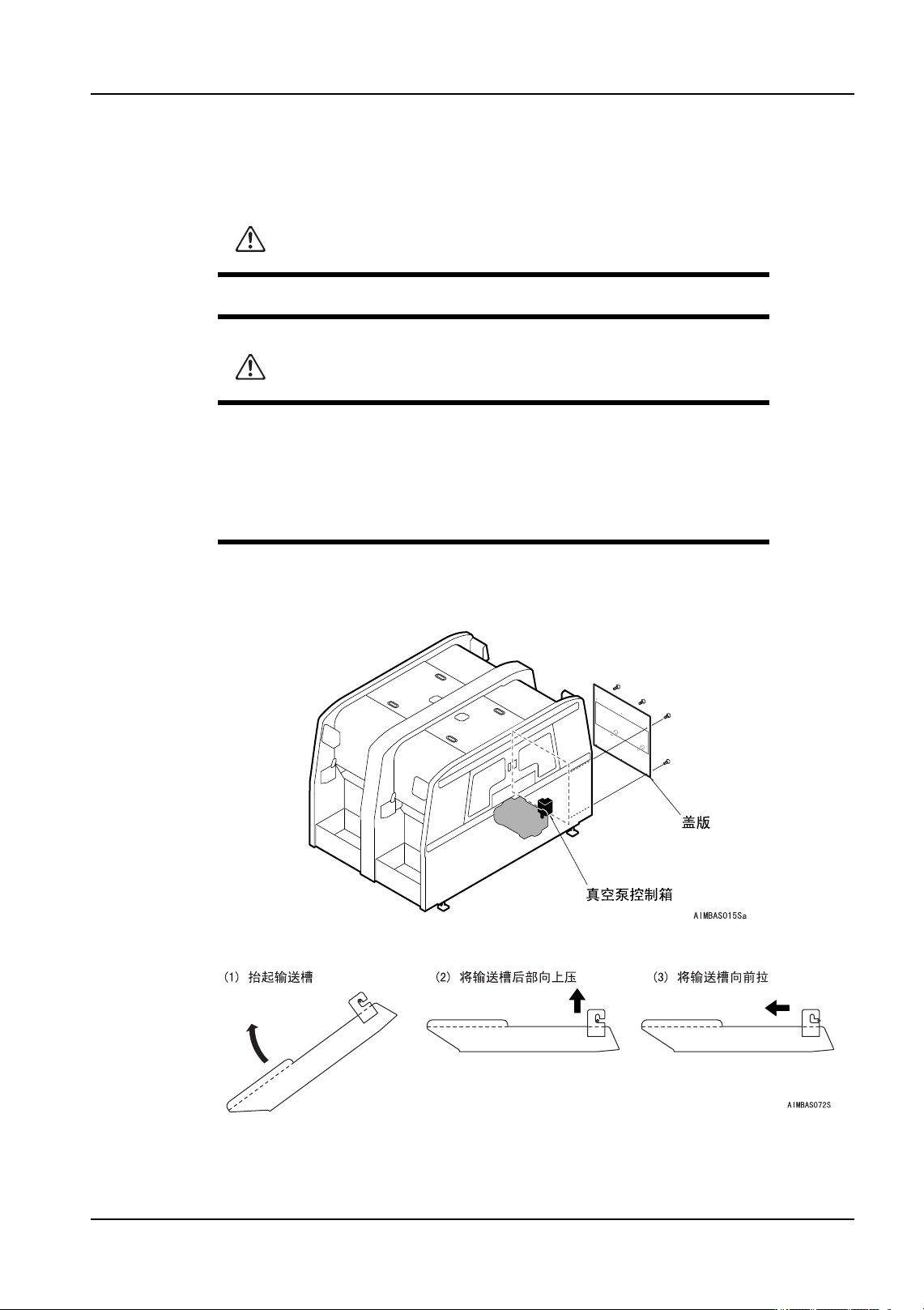

2. 拆下模组 1 前侧的盖板。

警告

在进行更换操作时，请务必在切断电源后进行。

注意

·连接电缆的插接，请握住插头不要拉电缆。

·取出伺服箱时，请注意不要强行拉出电缆。

·在连接插头时，请确认插头名称注意不要错误。

·安装伺服箱时，请注意不要夹住电缆。

CPU

8. 部件的更换 QD053-07

222 AIM 机械手册

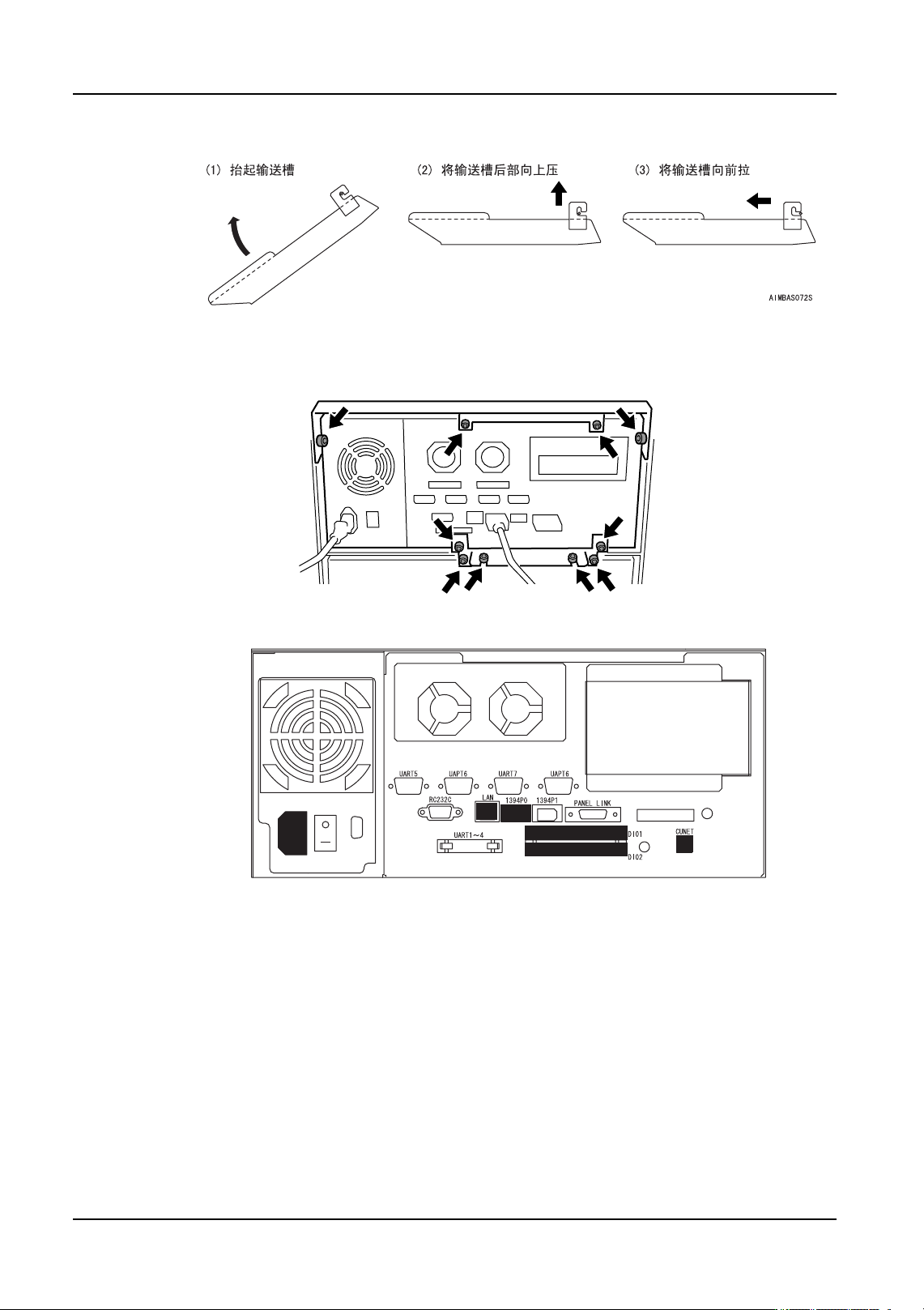

3. 拆除机器内部的废料带输送槽。

备注 )在自动排出料盘单元 -L 空料盘功能（选项）的时候，废料带输送槽的形状不同，但是

安装 / 拆除的要领相同。

4. 拆除固定 CPU 箱的螺栓。

5. 拆除■所显示部分的插头。

6. 将 PC 卡从旧的 CPU 箱中取出，插入新的 CPU 箱。

7. 从基座中取出 CPU 箱。从 CPU 箱上拆除筋板。

8. 将 CPU 箱的电源开关 ON。

9. 以拆除新的控制箱的相反的步骤安装到基座上。

AIMBAS033

AIMBAS04
